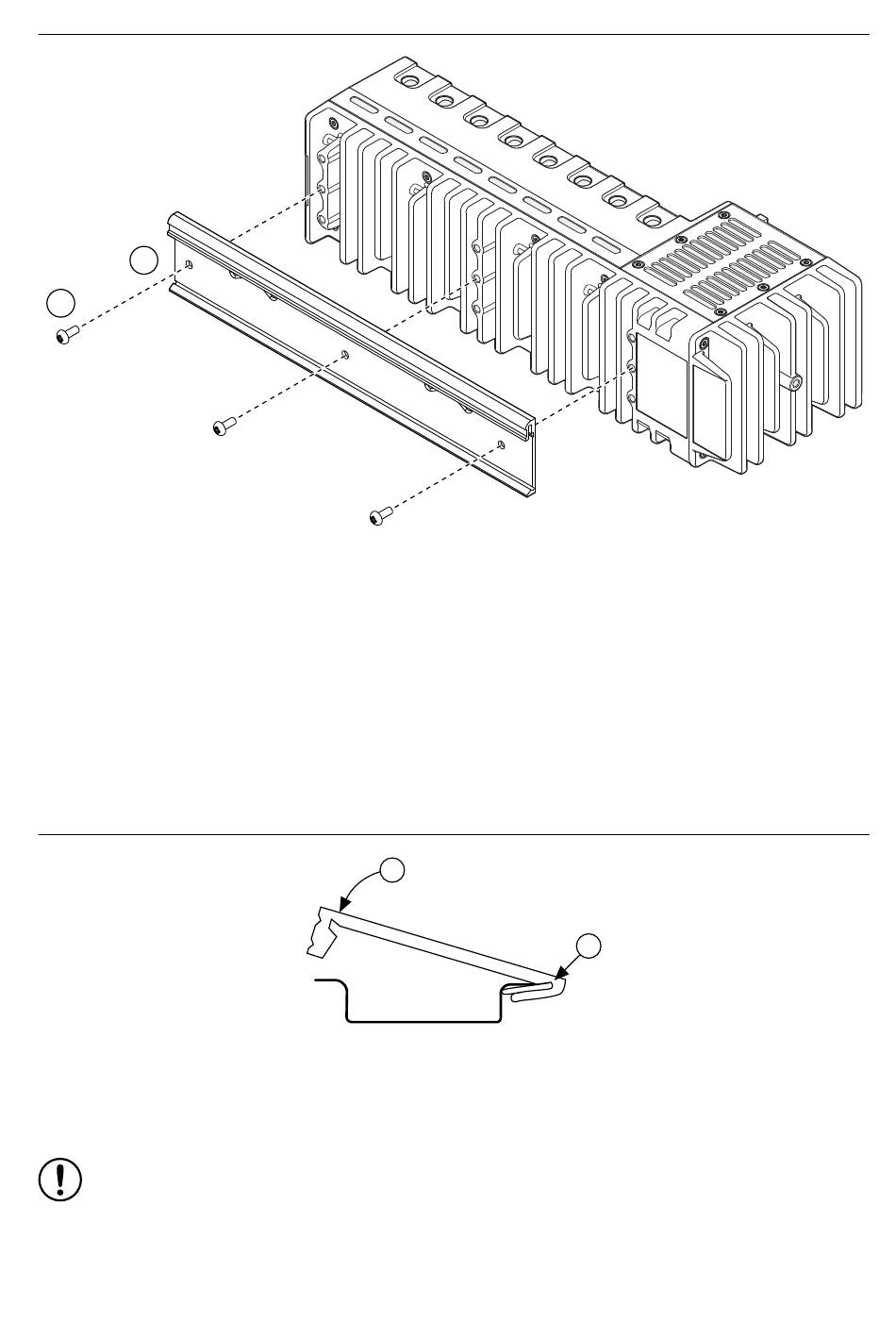

Figure 27. Montage du contrôleur cRIO-904x à 8 emplacements sur rail DIN
1
2
1.
Alignez le contrôleur cRIO-904x et le clip de rail DIN.
2.
Fixez le clip du rail DIN au contrôleur cRIO-904x en utilisant le tournevis et les vis
M4 x 10. Serrez les vis à un couple maximal de 1,3 N · m (11,5 lb · po.).
Vous devez utiliser les vis fournies avec le kit de rail DIN NI car elles ont la bonne
longueur et le bon filetage pour le clip du rail DIN.
Montage du contrôleur sur rail DIN
Effectuez les étapes suivantes pour clipper le contrôleur sur un rail DIN.
1.
Insérez un bord du rail DIN dans l'ouverture la plus profonde du clip de rail DIN.
2.
Appuyez fermement pour comprimer le ressort jusqu'à ce que le clip se verrouille sur le
rail DIN.
Avertissement
contrôleur avant de le retirer du rail DIN.
38 | ni.com | cRIO-904x User Manual
Figure 28. Montage du contrôleur sur rail DIN
2
Assurez-vous qu'aucun module de la série C ne se trouve dans le
1
