Génération d'une impulsion unique
Le compteur peut émettre une seule impulsion. L'impulsion apparaît sur le signal "Sortie
interne du compteur n" du compteur.
Vous pouvez spécifier un délai entre le moment où le compteur est armé et le début de
l'impulsion. Le délai est mesuré en termes de nombre de fronts actifs de l'entrée Source.
Vous pouvez spécifier une largeur d'impulsion. La largeur d'impulsion est mesurée en termes
de nombre de fronts actifs de l'entrée Source. Vous pouvez aussi spécifier le front actif de
l'entrée Source (montant ou descendant).

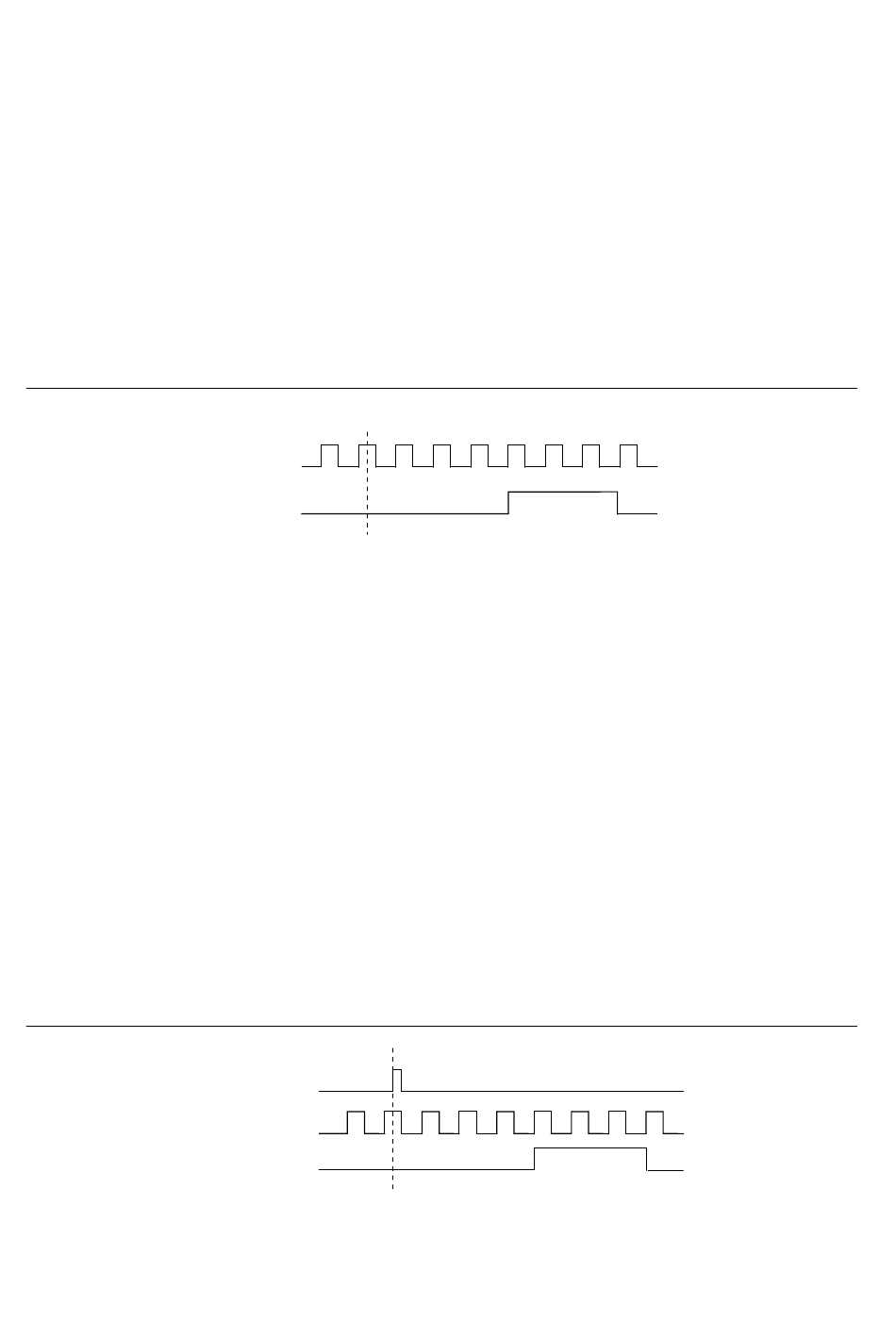

La figure suivante montre la génération d'une impulsion avec un délai d'impulsion de quatre et
une largeur d'impulsion de trois (en utilisant le front montant de la Source).
Figure 74. Génération d'une impulsion unique
Compteur armé
SOURCE
OUT
Génération d'une impulsion unique avec déclenchement de démarrage
Le compteur peut émettre une seule impulsion en réponse à une impulsion sur un signal de
déclenchement de démarrage matériel. L'impulsion apparaît sur le signal "Sortie interne du
compteur n" du compteur.
Vous pouvez spécifier un délai entre le déclenchement de démarrage et le début de l'impulsion.
Vous pouvez également spécifier la largeur d'impulsion. Le délai est mesuré en termes de
nombre de fronts actifs de l'entrée Source.
Vous pouvez spécifier une largeur d'impulsion. La largeur d'impulsion est mesurée en termes
de nombre de fronts actifs de l'entrée Source. Vous pouvez également spécifier le front actif de
l'entrée Source (montant et descendant).
La figure suivante montre la génération d'une impulsion avec un délai d'impulsion de quatre et
une largeur d'impulsion de trois (en utilisant le front montant de la Source).
Figure 75. Génération d'une impulsion unique avec déclenchement de démarrage
GATE
(Déclenchement
de démarrage)
SOURCE
OUT
cRIO-904x User Manual |
©
National Instruments | 107
