compté dans la FIFO et ignore les autres fronts sur ses entrées. Le logiciel lit ensuite le nombre
compté enregistré.

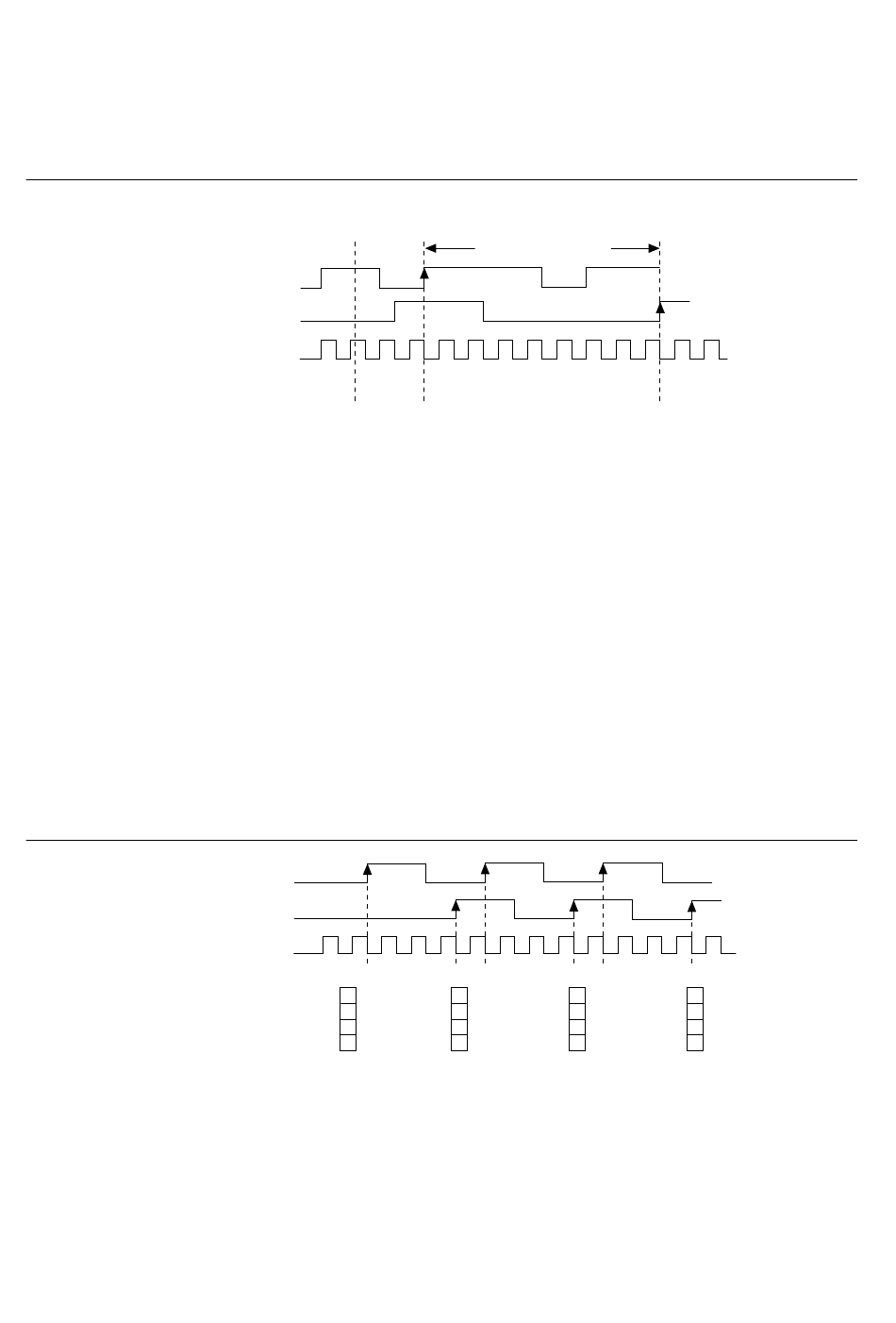

La figure suivante montre un exemple de mesure unique de durée entre les fronts de deux
signaux.
Figure 71. Mesure unique de durée entre les fronts de deux signaux
Valeur du compteur
Valeur verrouillée
Mesure bufférisée implicite de durée entre les fronts de deux signaux
Les mesures bufférisées implicites et uniques de durée entre les fronts de deux signaux sont
similaires, mais la mesure bufférisée implicite mesure plusieurs intervalles.
Le compteur compte le nombre de fronts montants (ou descendants) sur l'entrée Source se
produisant entre un front actif du signal Gate et un front actif du signal Aux. Le compteur
enregistre ensuite le nombre compté dans la FIFO. Sur le front actif suivant du signal Gate, le
compteur commence une autre mesure. Les valeurs échantillonnées seront transférées vers la
mémoire de l'hôte à l'aide d'un flux de données à haute vitesse.
La figure suivante montre un exemple de mesure bufférisée implicite de durée entre les fronts
de deux signaux.
Figure 72. Mesure bufférisée implicite de durée entre les fronts de deux signaux
Valeur du compteur
Mesure bufférisée de durée entre deux signaux basée sur horloge
d'échantillonnage
Une mesure bufférisée de durée entre deux signaux basée sur horloge d'échantillonnage est
similaire à une mesure unique de durée entre deux signaux, mais la mesure bufférisée de durée
entre deux signaux prend des mesures sur plusieurs intervalles corrélés à une horloge
Compteur
armé
AUX
GATE
SOURCE
0
0
0
AUX
GATE
SOURCE
1
Buffer
Intervalle mesuré
0
1
2
3
4
5
2
3
1
2
3
3
3
3
cRIO-904x User Manual |
6
7
8
8
8
8
1
2
3
3
3
3
©
National Instruments | 105
