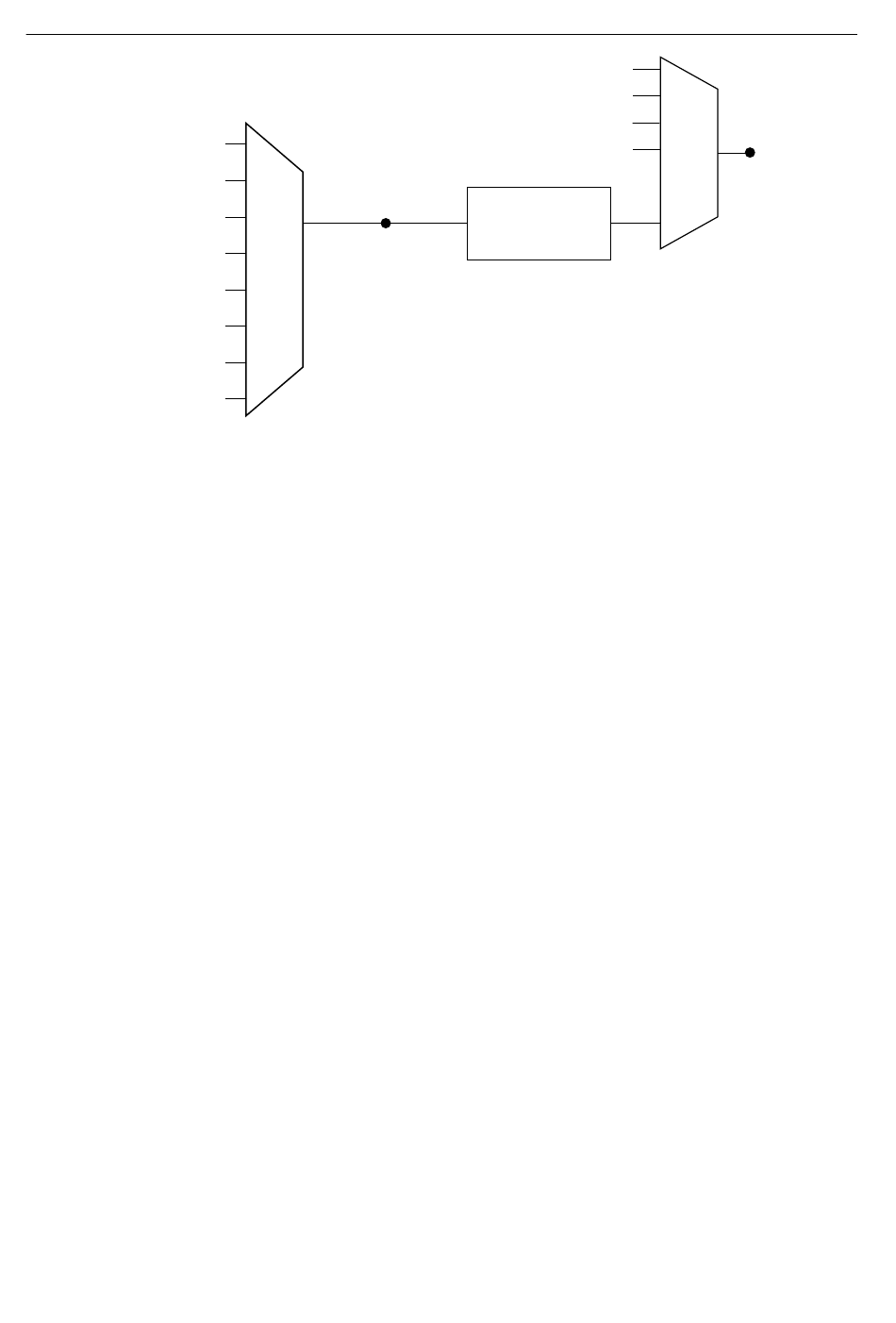

Figure 34. Options de cadencement de l'horloge d'échantillonnage AI
Événement de
comparaison analogique
Base de temps 80 MHz
Base de temps 20 MHz
Base de temps 13,1072 MHz
Base de temps 12,8 MHz
Base de temps 10 MHz
Base de temps 100 kHz
Routage de l'horloge d'échantillonnage vers un terminal de sortie
Vous pouvez acheminer l'horloge d'échantillonnage vers n'importe quel terminal PFI de sortie.
L'horloge d'échantillonnage est une impulsion active haute par défaut.
Signal de la base de temps de l'horloge d'échantillonnage AI
Le signal de la base de temps de l'horloge d'échantillonnage AI est divisé pour fournir une
source pour l'horloge d'échantillonnage. La base de temps de l'horloge d'échantillonnage AI
peut être générée à partir de sources externes ou internes. La base de temps de l'horloge
d'échantillonnage AI n'est pas disponible comme sortie du contrôleur.
Signal de déclenchement de démarrage AI
Utilisez le signal de déclenchement de démarrage pour commencer une acquisition de mesure
constituée d'au moins un échantillon. Une fois l'acquisition commencée, configurez
l'acquisition pour qu'elle s'arrête de l'une des manières suivantes :
•
lorsqu'un certain nombre de points ont été échantillonnés (en mode fini)
•
après un déclenchement de référence du matériel (en mode fini)
•
avec une commande logicielle (en mode continu)
Une acquisition qui utilise un déclenchement de démarrage (mais pas un déclenchement de
référence) est parfois appelée acquisition post-déclenchée. C'est-à-dire que les échantillons ne
sont mesurés qu'après le déclenchement.
Lorsque vous utilisez une horloge d'échantillonnage interne, vous pouvez spécifier un délai par
défaut entre le déclenchement de démarrage et le premier échantillon.
Événement de comparaison analogique
PFI
Sortie interne du module Sigma-Delta
Base de temps
de l'horloge
d'échantillonnage
PFI
Sortie interne du ctr n
Diviseur
d'horloge
programmable
cRIO-904x User Manual |
Horloge
d'échantillonnage
AI
©
National Instruments | 53
