Signal de l'horloge d'échantillonnage DI
Utilisez le signal d'horloge d'échantillonnage DI pour échantillonner les E/S numériques sur
n'importe quel emplacement à l'aide de modules numériques parallèles et stockez le résultat
dans la FIFO d'acquisition de signaux DI. Si le contrôleur cRIO reçoit un signal d'horloge
d'échantillonnage DI lorsque la FIFO est pleine, il signale une erreur de débordement au
logiciel hôte.
Un échantillon consiste en une lecture de chaque voie dans la tâche DI. L'horloge
d'échantillonnage DI signale le début d'un échantillonnage de toutes les voies d'entrée
numérique de la tâche. L'horloge d'échantillonnage DI peut être générée à partir de sources
externes ou internes, comme le montre la figure suivante.

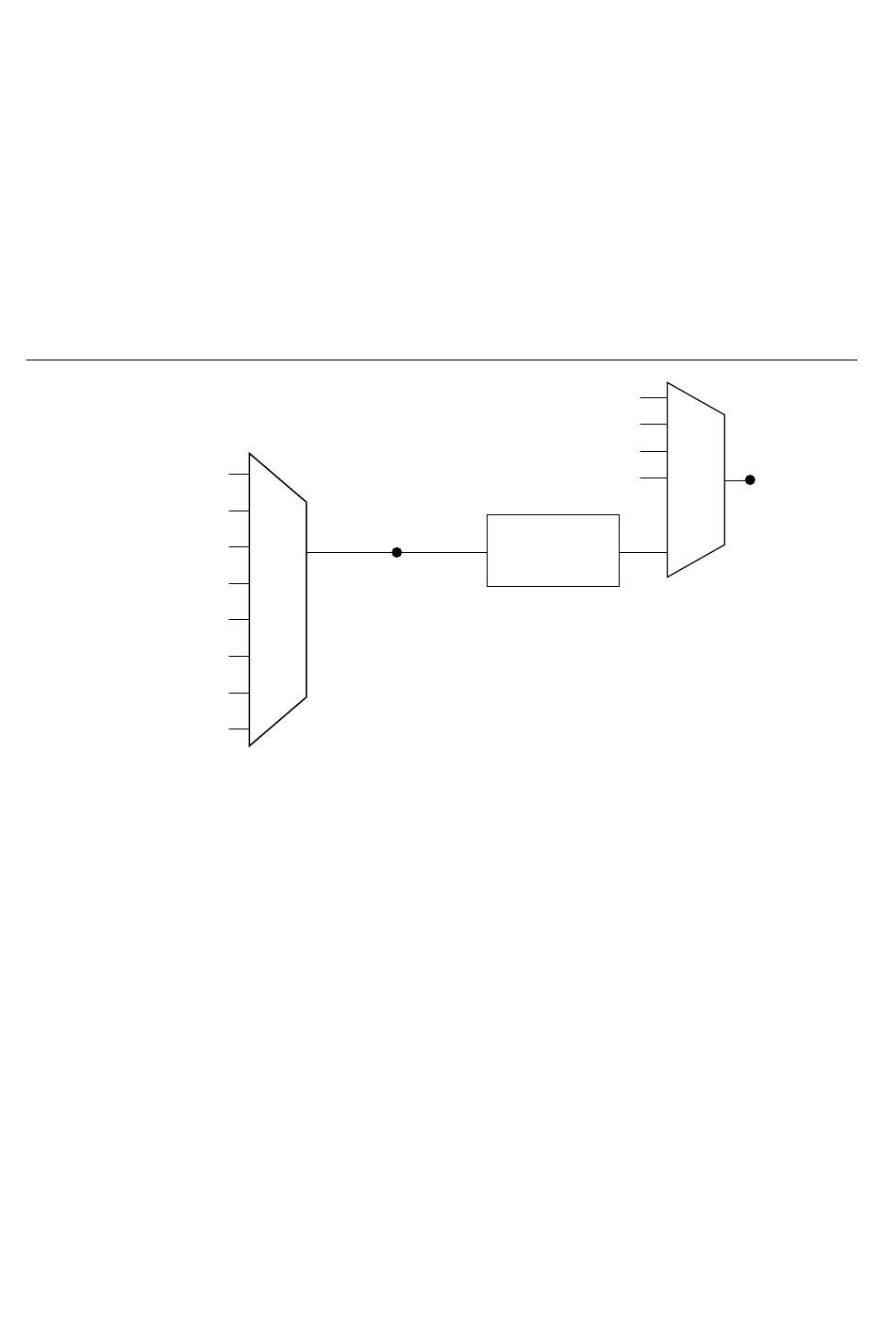

Figure 39. Options de cadencement de l'horloge d'échantillonnage DI
Événement de
comparaison analogique
Base de temps 80 MHz
Base de temps 20 MHz
Base de temps 13,1072 MHz
Base de temps 12,8 MHz
Base de temps 10 MHz
Base de temps 100 kHz
Routage d'une horloge d'échantillonnage DI vers un terminal de sortie
Vous pouvez acheminer une horloge d'échantillonnage DI vers n'importe quel terminal PFI de
sortie.
Signal de la base de temps de l'horloge d'échantillonnage DI
Le signal de la base de temps de l'horloge d'échantillonnage DI est divisé pour fournir une
source pour l'horloge d'échantillonnage DI. La base de temps de l'horloge d'échantillonnage DI
peut être générée à partir de sources externes ou internes. La base de temps de l'horloge
d'échantillonnage DI n'est pas disponible comme sortie du contrôleur.
Utilisation d'une source interne
Pour utiliser l'horloge d'échantillonnage DI avec une source interne, spécifiez la source et la
polarité du signal. Utilisez les signaux suivants comme source :
•
Horloge d'échantillonnage it
•
Horloge d'échantillonnage ot
Événement de comparaison analogique
PFI
Base de temps
de l'horloge
d'échantillonnage DI
Sortie interne du ctr n
Sortie interne du module Sigma-Delta
Diviseur
d'horloge
programmable
cRIO-904x User Manual |
PFI
Horloge
d'échantillonnage
©
National Instruments | 67
