supposons que vous spécifiiez une valeur de 10 pour l'incrément de délai. Lors du premier
déclenchement, votre délai d'impulsion sera de 100, le deuxième sera de 110, le troisième sera
de 120 ; le processus se répètera de cette manière jusqu'à ce que le compteur soit désarmé. Le
compteur ignore tout front de Gate reçu tant que l'impulsion déclenchée par le front de Gate
précédent est en cours.
Le signal ainsi produit à la sortie du compteur peut être utilisé pour fournir un cadencement
aux applications de sous-échantillonnage où un système de numérisation peut échantillonner
des signaux répétitifs dont la fréquence est supérieure à la fréquence de Nyquist du système.

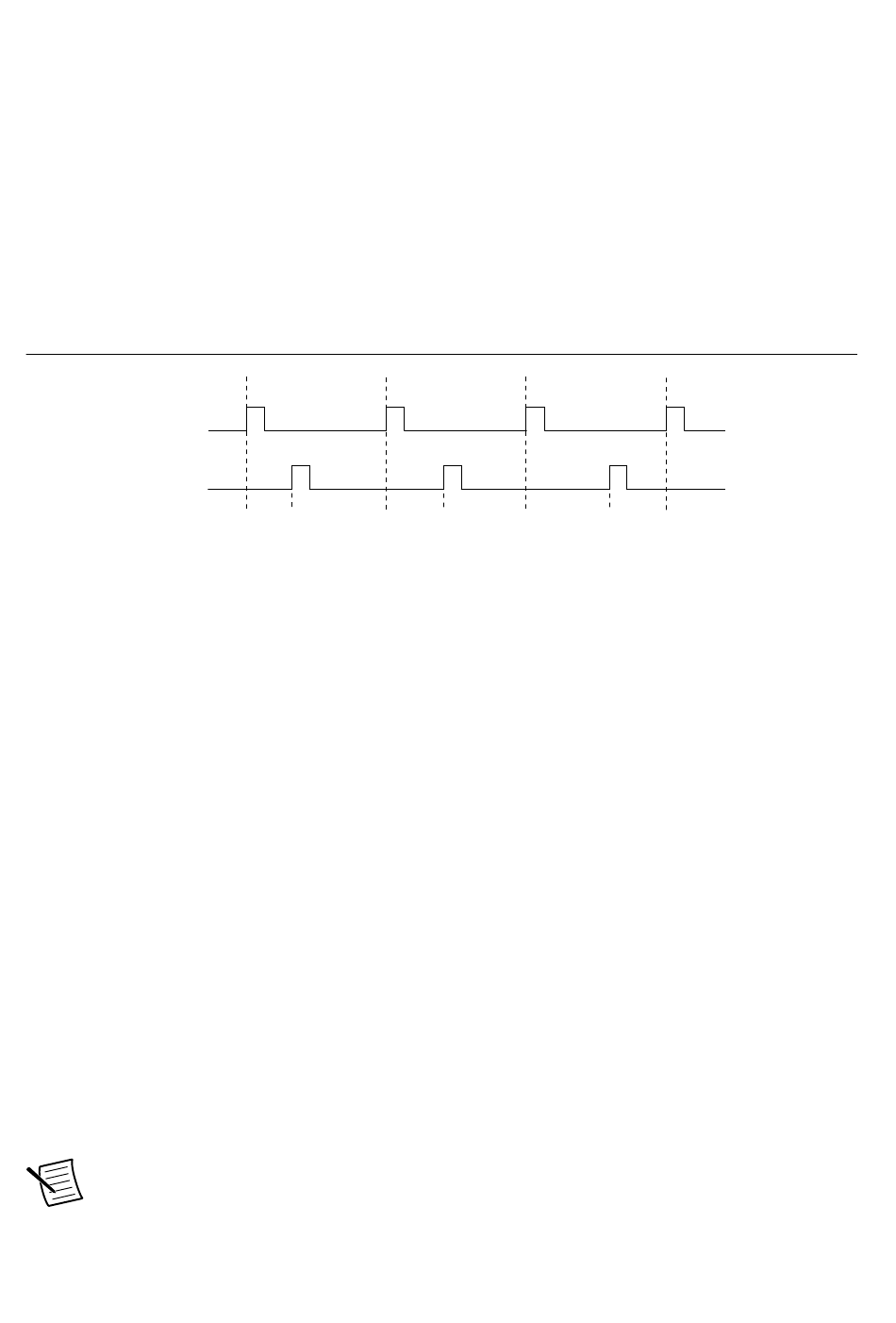

La figure suivante montre un exemple de génération d'impulsions pour ETS ; le délai entre le
déclenchement et l'impulsion augmente après chaque front actif Gate ultérieur.
GATE
OUT
Pour en savoir plus sur la connexion des signaux de compteur, reportez-vous à la section
Routage du compteur/timer par
Signaux de cadencement de compteur
Le contrôleur cRIO propose les signaux de cadencement de compteur suivants :
•
Signal Source du compteur n
•
Signal Gate du compteur n
•
Signal Aux du compteur n
•
Signaux A du compteur n, B du compteur n et Z du compteur n
•
Signal Up_Down du compteur n
•
Signal HW_Arm du compteur n
•
Signal d'horloge d'échantillonnage du compteur n
•
Signaux Sortie interne du compteur n et TC du compteur n
•
Signal Sortie de fréquence
Dans cette section, n fait référence au compteur 0, 1, 2 ou 3 du contrôleur cRIO. Par exemple,
Source du compteur n fait référence à quatre signaux : Source du compteur 0 (entrée source du
compteur 0), Source du compteur 1 (entrée source du compteur 1), Source du compteur 2
(entrée source du compteur 2) ou Source du compteur 3 (entrée source du compteur 3).
Remarque
Reportez-vous à la section
Figure 84. Génération d'impulsions pour ETS
D2 = D1 + DD
D1
défaut.
Tous les signaux de cadencement de compteur peuvent être filtrés.
Filtres PFI
D3 = D1 + 2DD
pour obtenir de plus amples informations.
cRIO-904x User Manual |
©
National Instruments | 115
