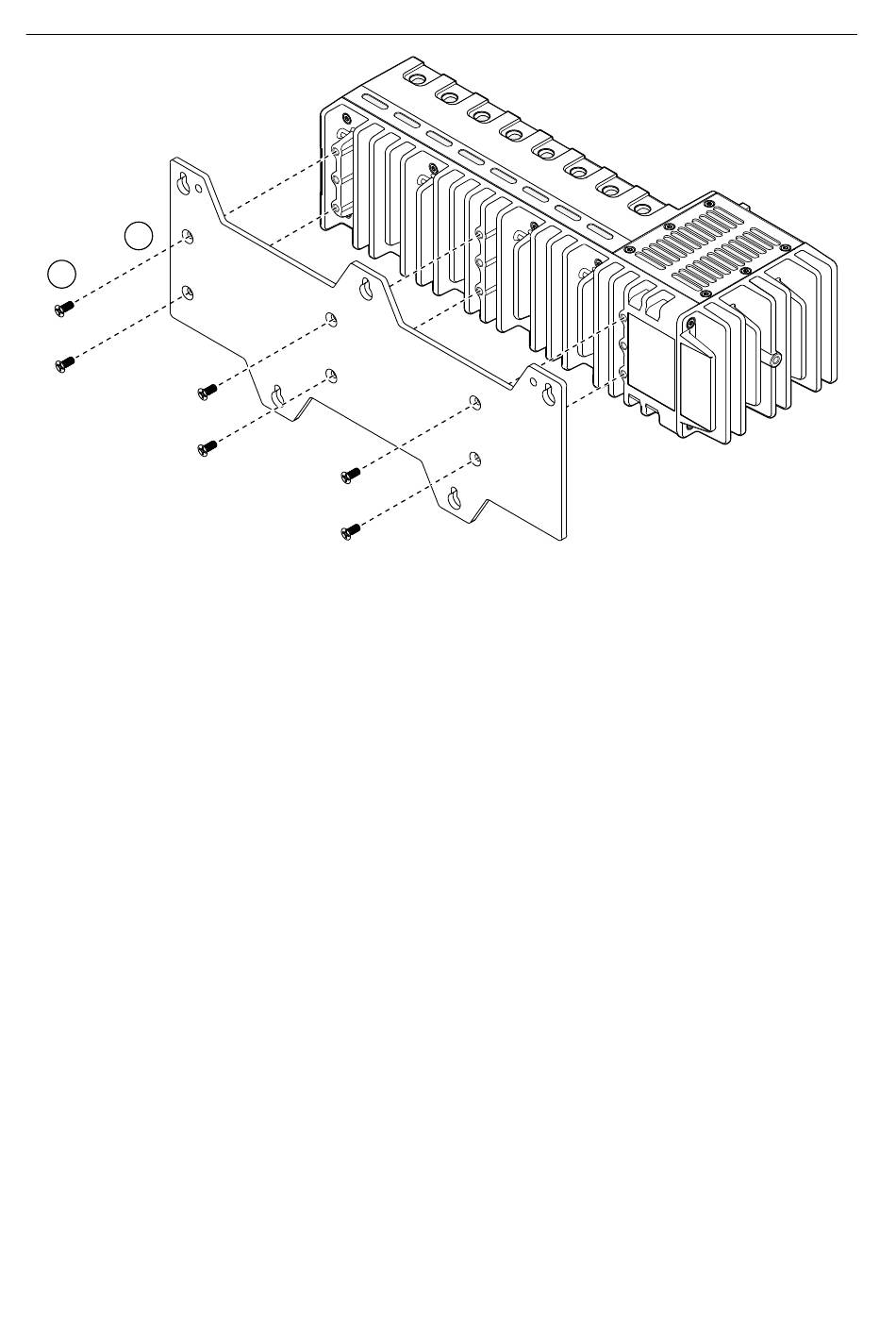

Figure 23. Montage du contrôleur cRIO-904x à 8 emplacements sur panneau
1
2
1.
Alignez le contrôleur cRIO-904x et la plaque de montage du panneau.
2.
Fixez la plaque de montage du panneau au contrôleur cRIO-904x en utilisant le tournevis
et les vis M4 x 10. Serrez les vis à un couple maximal de 1,3 N · m (11,5 lb · po.).
Vous devez utiliser les vis fournies avec le kit de montage du panneau NI car elles ont la
bonne longueur et le bon filetage pour la plaque de montage du panneau.
3.
Fixez la plaque de montage du panneau à la surface à l'aide du tournevis et des vis
appropriées pour la surface. La taille maximale de la vis est M5 ou nº 10.
Dimensions de montage du panneau
Les figures suivantes montrent les dimensions de montage sur panneau pour les modèles
cRIO-904x à 4 et 8 emplacements.
cRIO-904x User Manual |
©
National Instruments | 35
