de signaux de compteur" dans l'Aide de NI-DAQmx pour en savoir plus sur la manière de
connecter vos signaux pour les mesures de compteur et les générations courantes. Reportez-
vous à "Voies physiques" dans l'Aide de NI-DAQmx pour obtenir une liste des lignes PFI par
défaut pour les fonctions de compteur.
Autres caractéristiques du compteur
Les sections suivantes répertorient les autres caractéristiques de compteur disponibles sur le
contrôleur cRIO.
•
Mise en cascade de compteurs
•
Prédivision
•
Modes de synchronisation
Mise en cascade de compteurs
Vous pouvez acheminer en interne les signaux Sortie interne du compteur n et TC du compteur
n de chaque compteur aux entrées Gate de l'autre compteur. En mettant deux compteurs en
cascade, vous pouvez créer efficacement un compteur 64 bits. En mettant des compteurs en
cascade, vous pouvez également activer d'autres applications. Par exemple, pour améliorer la
précision des mesures de fréquence, utilisez la mesure de fréquence réciproque, comme décrit
dans la section
Large gamme de fréquences avec deux
Prédivision
Une prédivision permet au compteur de compter un signal qui est plus rapide que la base de
temps maximale de ce compteur. Le contrôleur cRIO propose des facteurs de prédivision de 8
et 2 sur chaque compteur. La prédivision peut être désactivée. Chaque prédiviseur est constitué
d'un simple petit compteur qui compte jusqu'à huit (ou deux), puis se remet à zéro. Ce
compteur peut fonctionner plus rapidement que les compteurs plus grands, qui comptent
simplement les remises à zéro de ce plus petit compteur. Ainsi, le prédiviseur agit comme un
diviseur de fréquence sur la source et émet une fréquence égale à un huitième (ou à la moitié)
de ce qu'il accepte, comme illustré dans la figure ci-dessous.
Remise à zéro du prédiviseur
La prédivision est prévue pour la mesure de fréquence lorsque la mesure est effectuée sur un
signal continu répétitif. Le prédiviseur ne peut pas être lu ; par conséquent, vous ne pouvez pas
déterminer combien de fronts ont eu lieu depuis sa remise à zéro précédente. La prédivision
peut être utilisée pour le comptage d'événements à condition qu'il soit acceptable d'avoir une
erreur de sept (ou un) tops au maximum. La prédivision peut être utilisée lorsque le compteur
Source est un signal externe. La prédivision n'est pas disponible si le compteur Source est l'une

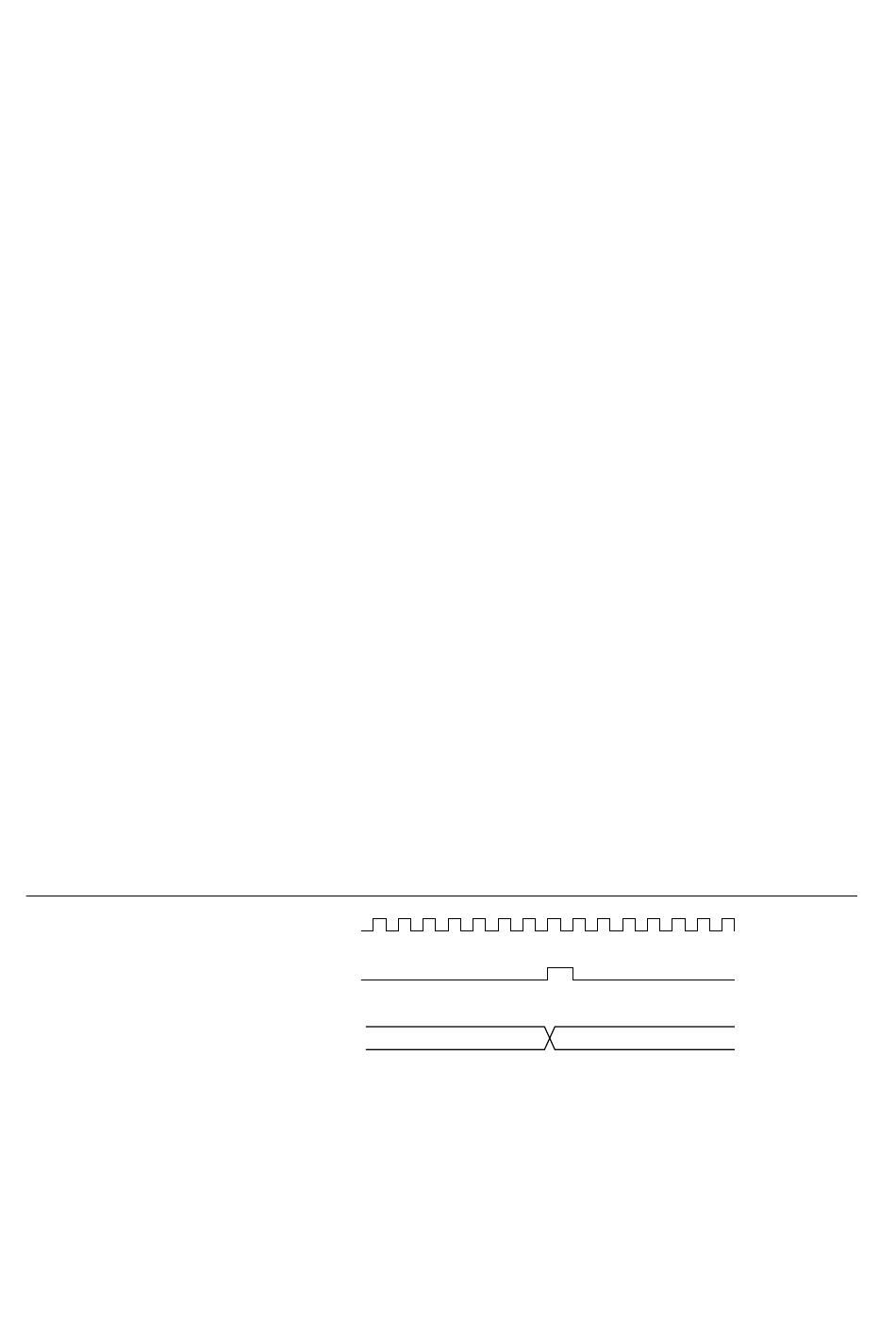

Figure 47. Prédivision
Signal externe
(utilisé comme source
par le compteur)
Valeur du compteur
compteurs.
0
cRIO-904x User Manual |
1
©
National Instruments | 83
