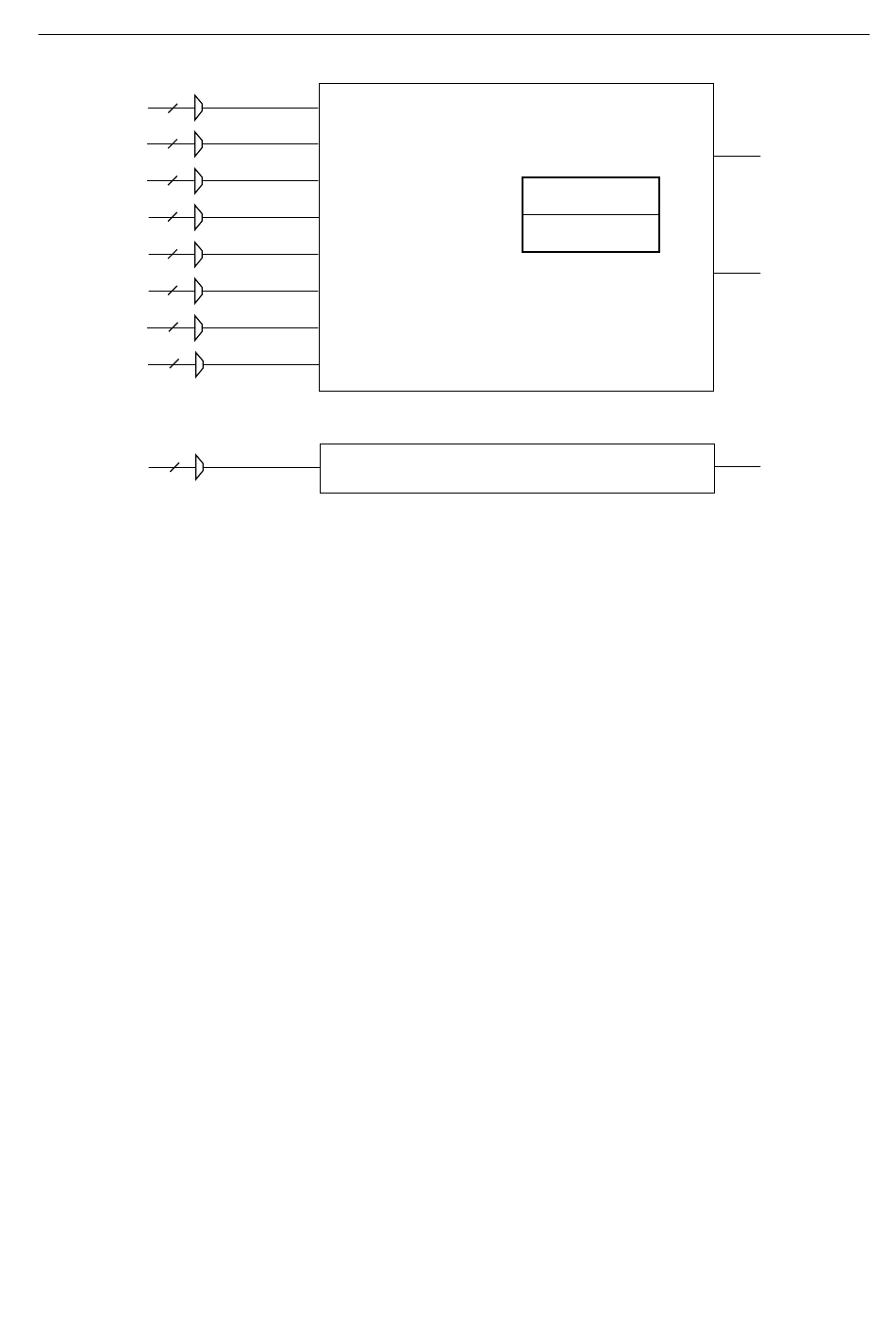

Figure 46. Compteur 0 du contrôleur et générateur de fréquence
Mux de sélection en entrée
Mux de sélection en entrée
Les compteurs ont huit signaux d'entrée bien que, dans la plupart des applications, seules
quelques entrées soient utilisées.
Pour en savoir plus sur la connexion des signaux de compteur, reportez-vous à la section
Routage du compteur/timer par
Chaque compteur a une FIFO qui peut être utilisée pour l'acquisition et la génération
bufférisées. Chaque compteur contient également un compteur intégré (Ctrn embarqué) à
utiliser dans des mesures et générations traditionnellement à deux compteurs. Les compteurs
embarqués ne peuvent pas être programmés indépendamment du compteur principal ; les
signaux des compteurs embarqués ne sont pas routables.
Moteur de cadencement de compteur
Contrairement aux entrées analogiques, sorties analogiques, entrées numériques et sorties
numériques, les compteurs du contrôleur cRIO ne sont pas en mesure de diviser une base de
temps pour produire une horloge d'échantillonnage de compteur interne. Pour les opérations
basées sur horloge d'échantillonnage, un signal externe doit être fourni pour alimenter une
source d'horloge. La source peut être l'un des signaux suivants :
•
Horloge d'échantillonnage AI
•
Déclenchement de démarrage AI
•
Déclenchement de référence AI
•
Horloge d'échantillonnage AO
•
Horloge d'échantillonnage DI
•
Déclenchement de démarrage DI
•
Horloge d'échantillonnage DO
80 | ni.com | cRIO-904x User Manual
Compteur 0
Source du compteur 0 (base de temps compteur 0)
Gate du compteur 0
Aux du compteur 0
HW_Arm du compteur 0
A du compteur 0
B du compteur 0 (Up_Down du compteur 0)
Z du compteur 0
Horloge d'échantillonnage du compteur 0
Générateur de fréquence
Base de temps de sortie de fréquence
défaut.
Sortie interne du compteur 0
Ctr0 embarqué
FIFO
TC du compteur 0
Freq Out
