Vous pouvez acheminer le déclenchement de pause à l'entrée Gate du compteur. Vous pouvez
configurer le compteur pour suspendre le comptage lorsque le déclenchement de pause est
haut ou lorsqu'il est bas. La figure suivante montre un exemple de comptage de front à la
demande avec un déclenchement de pause.

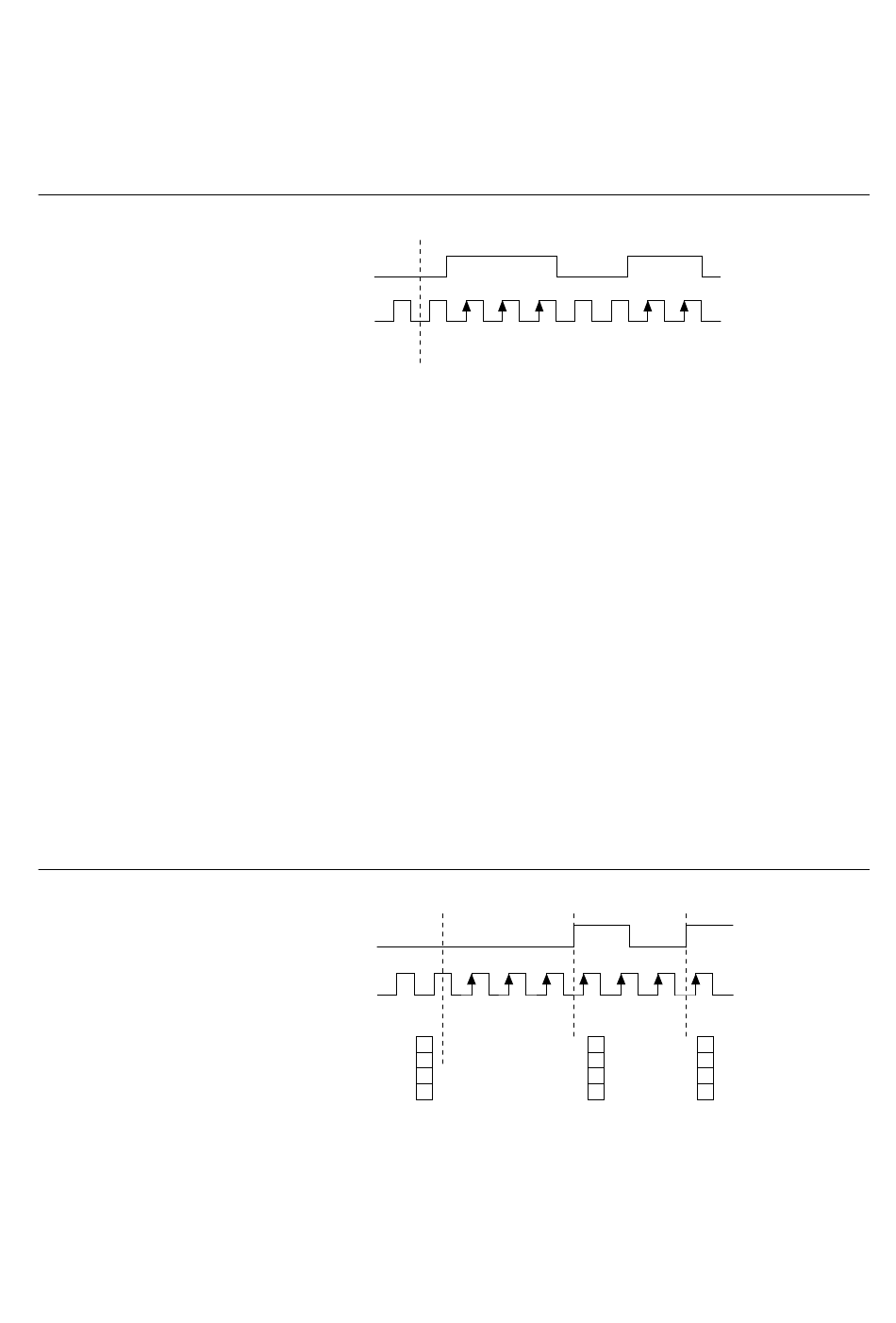

Figure 51. Comptage de fronts (à la demande) point par point avec déclenchement de
Déclenchement de pause
Comptage bufférisé de fronts (horloge d'échantillonnage)
Avec le comptage bufférisé des fronts (comptage de fronts à l'aide d'une horloge
d'échantillonnage), le compteur compte le nombre de fronts sur l'entrée Source une fois le
compteur armé. La valeur du compteur est échantillonnée sur chaque front actif d'une horloge
d'échantillonnage et stockée dans la FIFO. Les valeurs échantillonnées seront transférées vers
la mémoire de l'hôte à l'aide d'un flux de données à haute vitesse.
Les valeurs de comptage renvoyées sont les comptages cumulés depuis l'événement
d'armement du compteur. C'est-à-dire que l'horloge d'échantillonnage ne réinitialise pas le
compteur. Vous pouvez configurer le compteur pour qu'il échantillonne sur les fronts montants
ou descendants de l'horloge d'échantillonnage.
La figure suivante représente un exemple de comptage bufférisé des fronts. Notez que le
comptage commence lorsque le compteur est armé, ce qui se produit avant le premier front
actif sur l'horloge d'échantillonnage.
Figure 52. Comptage bufférisé de fronts (horloge d'échantillonnage)
Horloge d'échantillonnage
l'horloge d'échantillonnage)
86 | ni.com | cRIO-904x User Manual
Compteur armé
(Pause lorsque bas)
SOURCE
Valeur du compteur
Compteur armé
(Front montant de
SOURCE
Valeur du compteur
Buffer
pause
0
0
1
2
3
0
1
2
3
4
5
4
5
6
7
3
3
6
