Mesure de durée entre les fronts de deux signaux
La mesure de durée entre les fronts de deux signaux est similaire à la mesure de largeur
d'impulsion, à la différence qu'il existe deux signaux de mesure : Aux et Gate. Un front actif
sur l'entrée Aux commence le comptage et un front actif sur l'entrée Gate arrête le comptage.
Vous devez armer un compteur pour commencer une mesure de durée entre les fronts de deux
signaux.
Une fois que le compteur a été armé et qu'un front actif se produit sur l'entrée Aux, le
compteur compte le nombre de fronts montants (ou descendants) sur la Source. Le compteur
ignore les fronts supplémentaires sur l'entrée Aux.
Le compteur arrête de compter lorsqu'il reçoit un front actif sur l'entrée Gate. Le compteur
enregistre ensuite le nombre compté dans la FIFO.
Vous pouvez configurer le front montant ou le front descendant de l'entrée Aux pour qu'il soit
le front actif. Vous pouvez configurer le front montant ou le front descendant de l'entrée Gate
pour qu'il soit le front actif.
Utilisez ce type de mesure pour compter des événements ou mesurer le temps qui s'écoule
entre les fronts de deux signaux. Ce type de mesure est parfois appelé mesure de
déclenchement de démarrage/pause, mesure de second Gate ou mesure de A à B.
Reportez-vous aux sections suivantes pour plus d'informations sur les options de mesure de
durée entre les fronts du contrôleur cRIO :
•
Mesure unique de durée entre les fronts de deux signaux
•
Mesure bufférisée implicite de durée entre les fronts de deux signaux
•
Mesure bufférisée de durée entre deux signaux basée sur horloge d'échantillonnage
Mesure unique de durée entre les fronts de deux signaux
Pour la mesure unique de durée entre les fronts de deux signaux, le compteur compte le
nombre de fronts montants (ou descendants) sur l'entrée Source se produisant entre un front
actif du signal Gate et un front actif du signal Aux. Le compteur enregistre ensuite le nombre
104 | ni.com | cRIO-904x User Manual

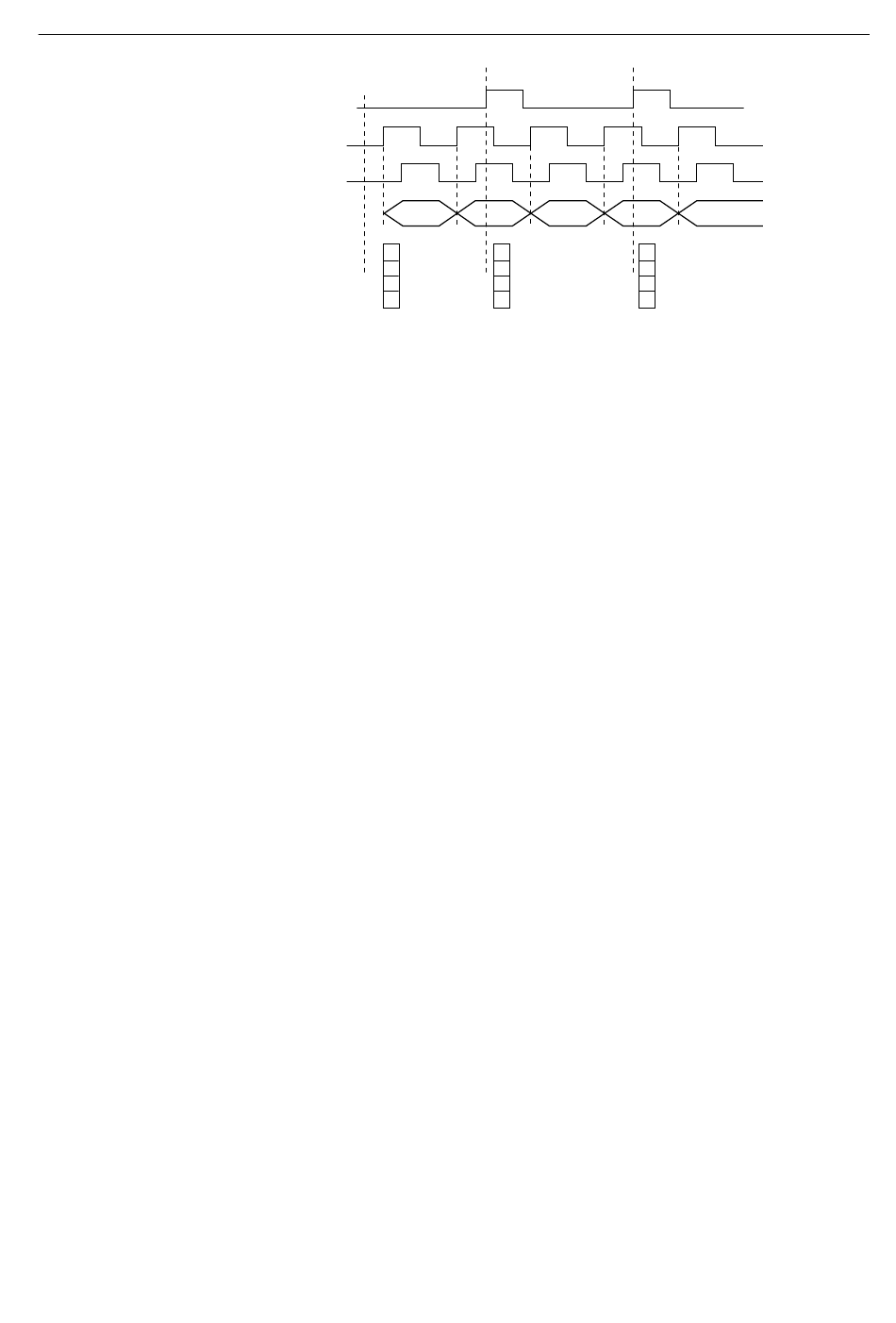

Figure 70. Mesure de position bufférisée
Compteur
armé
Voie A
Voie B
Compte
0
Buffer
1
2
3
1
1
3
4
