La figure suivante montre un exemple de mesure bufférisée de largeur d'impulsion basée sur
horloge d'échantillonnage.

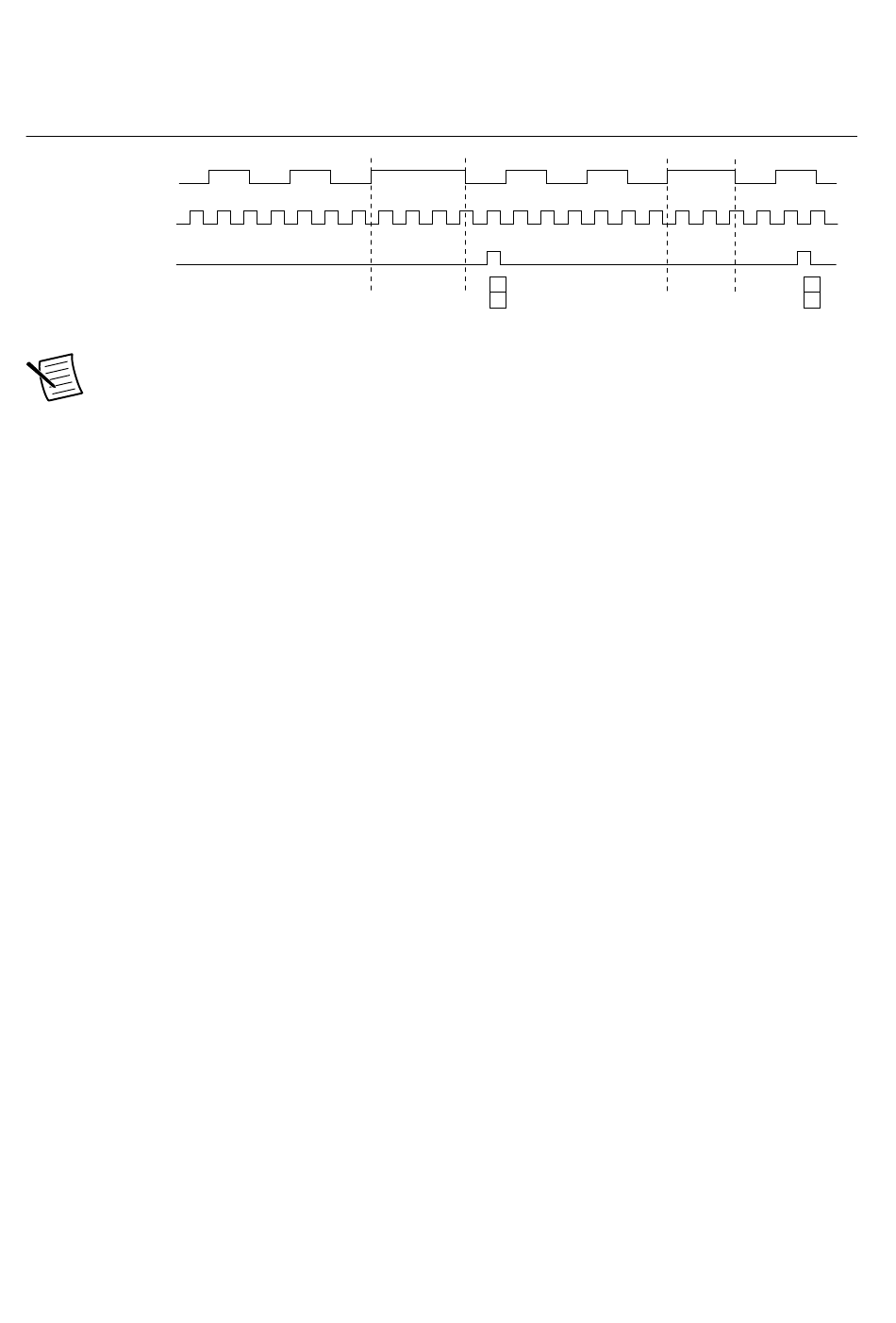

Figure 55. Mesure bufférisée de largeur d'impulsion basée sur horloge
Impulsion
Source
Horloge
d'échantillonnage
Buffer
Remarque
une erreur de dépassement se produit.
Pour en savoir plus sur la connexion des signaux de compteur, reportez-vous à la section
Routage du compteur/timer par
Mesure d'impulsions
Dans les mesures d'impulsions, le compteur mesure le temps haut et le temps bas d'une
impulsion sur son signal d'entrée Gate, une fois le compteur armé. Une impulsion est définie
en termes de temps haut et temps bas, de top haut et top bas, ou de fréquence et de rapport
cyclique. Ceci est similaire à la mesure de largeur d'impulsion, sauf que l'impulsion inactive
est également mesurée.
Vous pouvez acheminer un signal d'horloge périodique interne ou externe (avec une période
connue) vers l'entrée Source du compteur. Le compteur compte le nombre de fronts montants
(ou descendants) se produisant sur l'entrée Source entre deux fronts du signal Gate.
Vous pouvez calculer le temps haut et le temps bas de l'entrée Gate en multipliant la période
du signal Source par le nombre de fronts renvoyés par le compteur.
Reportez-vous aux sections suivantes pour en savoir plus sur les options de mesure
d'impulsions du contrôleur cRIO :
•
Mesure unique d'impulsions
•
Mesure bufférisée implicite d'impulsions
•
Mesure bufférisée d'impulsions basée sur horloge d'échantillonnage
Mesure unique d'impulsions
La mesure unique (à la demande) d'impulsions équivaut à deux mesures uniques de largeur
d'impulsion sur les tops haut (H) et bas (L) d'une impulsion, comme indiqué dans la figure ci-
dessous.
d'échantillonnage
2
2
Si aucune impulsion ne se produit entre les horloges d'échantillonnage,
défaut.
4
2
2
4
cRIO-904x User Manual |
3
4
3
©
National Instruments | 89
