BRANCHEMENT ELECTRIQUE
L'appareil est prédisposée pour fonctionnement électrique
avec une tension monophasée de 230 V~ et il est protégé
par des fusibles de 15 A sur chacune des phases et sur le
neutre.
Compte tenu de la puissance absorbée, il est préférable de
le raccorder à une ligne triphasée de 400 V 3N; de toute
façon, pour le branchement électrique, on peut utiliser aussi
une ligne ayant les caractéristiques suivantes:
- triphasée+neutre 400 V~ 50 Hz (conseillé) (voir fig. 9)
- monophasée
230 V~ 50 Hz (voir fig. 10 et 11)
appareil est livré sans câble d'alimentation;
pour le branchement au réseau électrique n'utiliser que les
câbles du type HO5 VV-F ou HO5 VV H2 - F avec une
section appropriée.
Pour le brancher, s'assurer que les données de la plaque
correspondent à celles du réseau, notamment que la valeur
de la tension d'alimentation soit comprise dans les limites
préconsiées pour les points de branchement.
L'emploi d'un interrupteur général placé en position acces-
sible est impératif. Cet interrupteur doit avoir des caracté-
ristiques qui lui permettent de supporter la charge maxi-
mum requise tout en assurant le débranchement omnipolaire
du réseau avec un écartement minimum de 3 mm entre les
contacts.
L'appareil doit être branché en permanence. Il est
défendu d'employer des adaptateurs, des prises multi-
ples et/ou des rallonges.
La sécurité électrique de l'appareil n'est assurée que
s'il est correctement mis à la terre, comme le prévoient
les normes de sécurité en vigueur.
Il faut que cette condition fondamentale de sécurité soit
absolument respectée; en cas de doutes, faire contrôler
l'installation par du personnel qualifié.
Le câble doit être branché sur la plaque de raccordement
placée derrière l'appareil en respectant les positions des
phases indiquées sur les schémas.

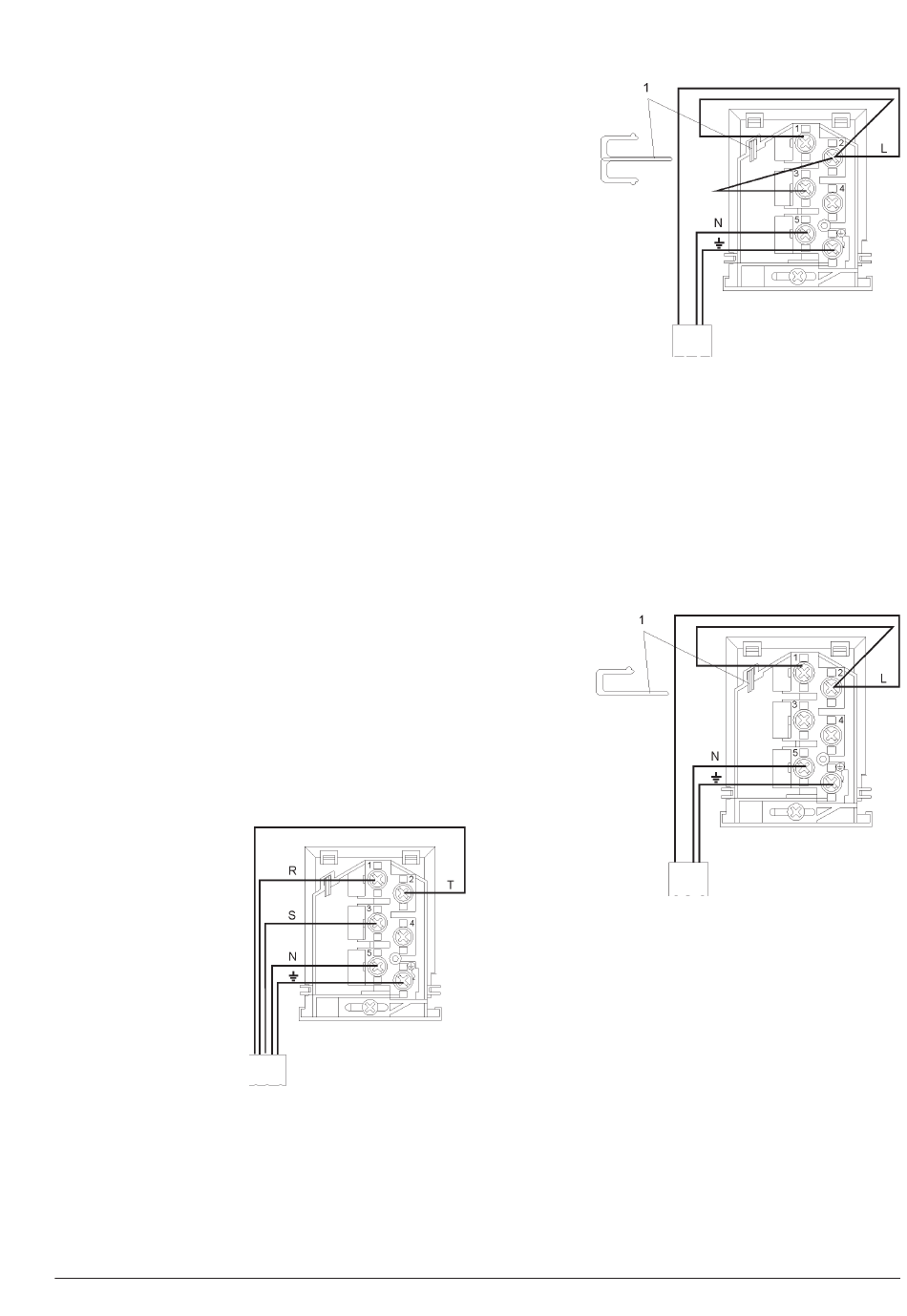

Fig. 9
Branchement triphasé + N
400 V*3N~
50 Hz
Câble 5 x 1,5 mm
2
Si on dispose pas d'une ligne triphasée on peut raccorder
l'appareil à une ligne monophasée 230 V~ après que du
personnel qualifié ait vérifié qu'elle soit correctement
dimensionnée pour supporter la charge demandée de 7.400
W.
© by NECTA VENDING SOLUTIONS SpA
11.8 A
7.400W
Le schéma de connexion est celui illustré sur fig. 10. Les
pontages seront faits en utilisant les lames spéciales
placées sur la plaque de raccordement.
Fig. 10
1 - Lames
Branchement monophasé
230 V~
50 Hz
Câble 3 x 4 mm
2
Au cas où la ligne ne serait pas appropriée pour supporter
une charge de 7.400 W, on peut réduire la puissance
absorbée à 3150 W en raccordant de manière à ce qu'une
seule des deux résistances dans la chaudière fonctionne.
Dans ce cas les pérformances de l'appareil en termes de
production d'eau chaude seront réduites de moitié.
Le schéma de connexion est celui illustré sur fig. 11. Le
pontage sera fait en utilisant la lame spéciale placée sur la
plaque de raccordement.
Fig. 11
1 - Lames
Branchement monophasé
230 V~
50 Hz
Câble 3 x 1,5 mm
2
Le raccordement doit se faire en respectant les phases
indiquées sur le schéma; une connexion différente pourrait
empêcher le fonctionnement de l'appareil.
Programmation minidip pour alimentation électrique
Le minidip 2 de la carte contrôle définit la gestion des
résistances de réchauffement des chaudières en fonction
de la puissance disponible ; si le branchement électrique
est celui montré en figure 9 ou 10, il doit être mis sur OFF
afin de permettre le fonctionnement simultané des chaudiè-
res (productivité maximum).
Si le branchement électrique est celui montré en figure 11,
il doit être mis sur ON : dans ce cas, les chaudières
fonctionnent en alternance, la priorité étant donnée à la
chaudière café.
9
32 A
7.400 W
13 A
3.150W
0304 156-01
