BRANCHEMENT ELECTRIQUE
L'appareil est prédisposée pour fonctionnement électri-
que avec une tension monophasée de 230 V~ et il est
protégé par des fusibles de 15 A sur les circuits des
résistances de chauffage et par des fusibles de 4 A sur les
circuits de contrôle.
Pour le raccordement électrique on pourra utiliser une
ligne ayant les caractéristiques suivantes:
- triphasée + neutre
- monophasée
L'appareil est livré sans câble d'alimentation;
pour le branchement au réseau électrique n'utiliser que les
câbles du type HO5 VV-F
ou HO5 VV H2 - F avec une section appropriée.
Pour le brancher, s'assurer que les données de la plaque
correspondent à celles du réseau, notamment que la
valeur de la tension d'alimentation soit comprise dans les
limites préconsiées pour les points de branchement.
L'emploi d'un interrupteur général placé en position ac-
cessible est impératif. Cet interrupteur doit avoir des
caractéristiques qui lui permettent de supporter la charge
maximum requise tout en assurant le débranchement
omnipolaire du réseau avec un écartement minimum de 3
mm entre les contacts.
L'appareil doit être branché en permanence. Il est
défendu d'employer des adaptateurs, des prises mul-
tiples et/ou des rallonges.
La sécurité électrique de l'appareil n'est assurée que
s'il est correctement mis à la terre, comme le prévoient
les normes de sécurité en vigueur.
Il faut que cette condition fondamentale de sécurité soit
absolument respectée; en cas de doutes, faire contrôler
l'installation par du personnel qualifié.
Le câble doit être branché sur la plaque de raccordement
placée derrière l'appareil en respectant les positions des
phases indiquées sur les schémas.

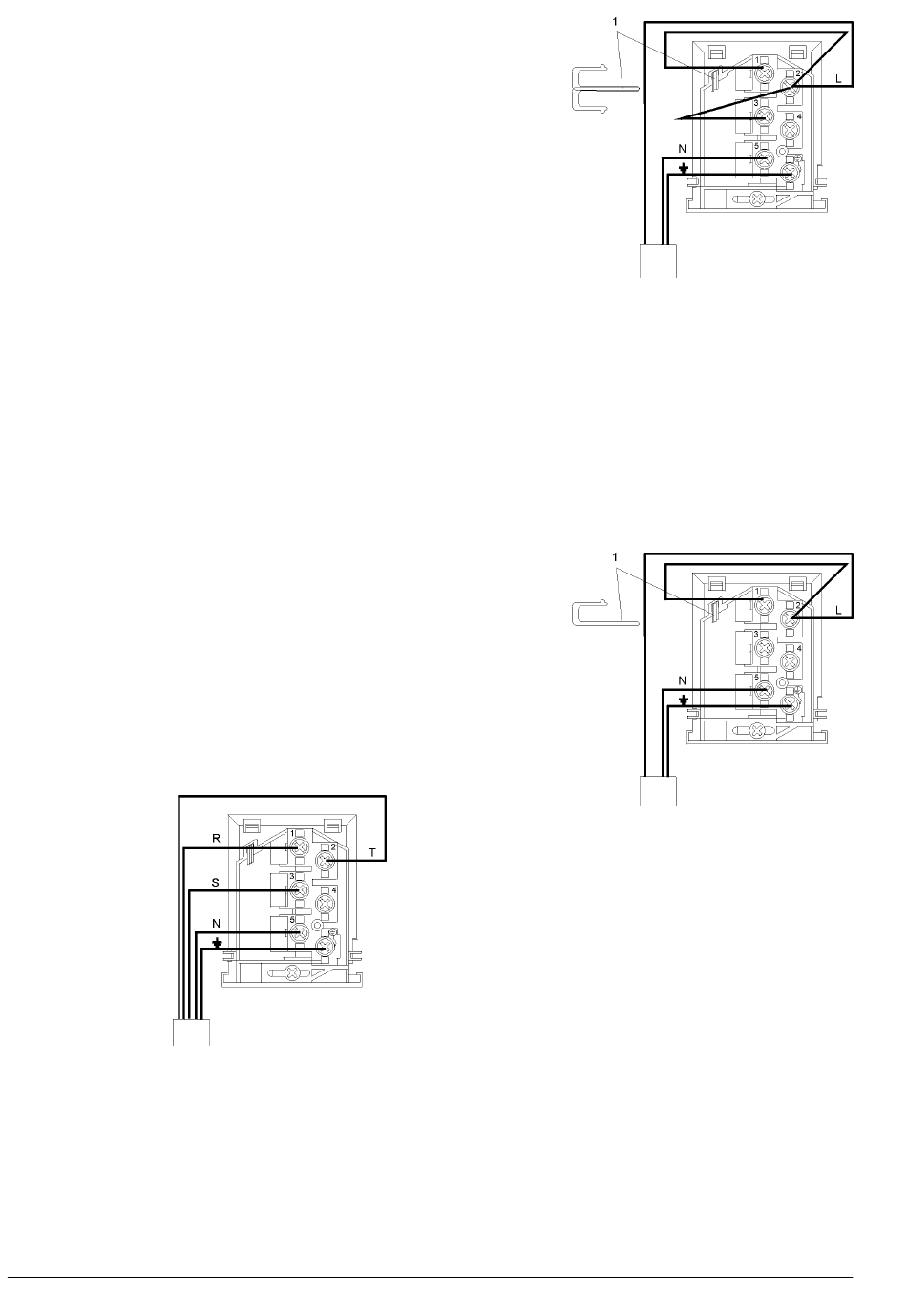

Fig. 6
Branchement triphasé + N
400 V*3N~
50 Hz 11,8 A 5850 W
2
Câble 5 x 1,5 mm
Si on dispose pas d'une ligne triphasée on peut raccorder
l'appareil à une ligne monophasée 230 V~ après que du
personnel qualifié ait vérifié qu'elle soit correctement
dimensionnée pour supporter la charge de 5850 W.
Le schéma de connexion est celui illustré sur fig. 7. Les
pontages seront faits en utilisant les lames spéciales
placées sur la plaque de raccordement.
© by NECTA VENDING SOLUTIONS SpA
400 V~ 50 Hz (conseillé)
230 V~ 50 Hz
Fig. 7
1 - Lames
Branchement monophasé
230 V~
50 Hz 26 A
2
Câble 3 x 4 mm
Au cas où la ligne ne serait pas appropriée pour supporter
une charge de 5850 W, on peut réduire la puissance
absorbée à 3150 W en raccordant de manière à ce qu'une
seule des deux résistances dans la chaudière fonctionne.
Dans ce cas les performances de l'appareil en termes de
production d'eau chaude seront réduites de moitié.
Le schéma de connexion est celui illustré sur fig. 8. Le
pontage sera fait en utilisant la lame spéciale placée sur la
plaque de raccordement.
Fig. 8
1 - Lames
Branchement monophasé
230 V~
50 Hz 13 A
2
Câble 3 x 1,5 mm
Le raccordement doit se faire en respectant les phases
indiquées sur le schéma; une connexion différente pour-
rait empêcher le fonctionnement de l'appareil.
Avant de mettre l'appareil sous tension, s'assurer qu'il soit
correctement raccordé au réseau de l'eau, et que le
robinet soit ouvert.
LE FABRICANT DECLINE TOUTE RESPONSABILITÉ
EN CAS DE DOMMAGES DUS AU NON-RESPECT DES
INSTRUCTIONS QUI PRECEDENT.
REMPLISSAGE DE LA CHAUDIERE
- En mettant en circuit l'interrupteur général extérieur il se
produit l'entrée automatique de l'eau, et le message "EN
REMPLISSAGE" est affiché.
- Lorsque l'eau atteint le niveau dans la chaudière la
résistance de chauffage se met en route et le message
"MISE EN TEMPER." est affiché.
8
5850 W
3150 W
0109 120-00
