M O N T A G E
P O T E N C E E R G O F I T ( P O T E N C E À P L O N G E U R )
Pour que le montage et le
réglage du SmartBar soient
faits correctement, ils nécessitent
les compétences d'un mécanicien
cycle spécialisé. Pour assurer la
sécurité de l'utilisateur, tous les
réglages de la potence doivent
être effectués par un mécanicien
cycle, équipé d'une clé dynamo-
métrique permettant de vérifier le
couple de serrage adéquat.

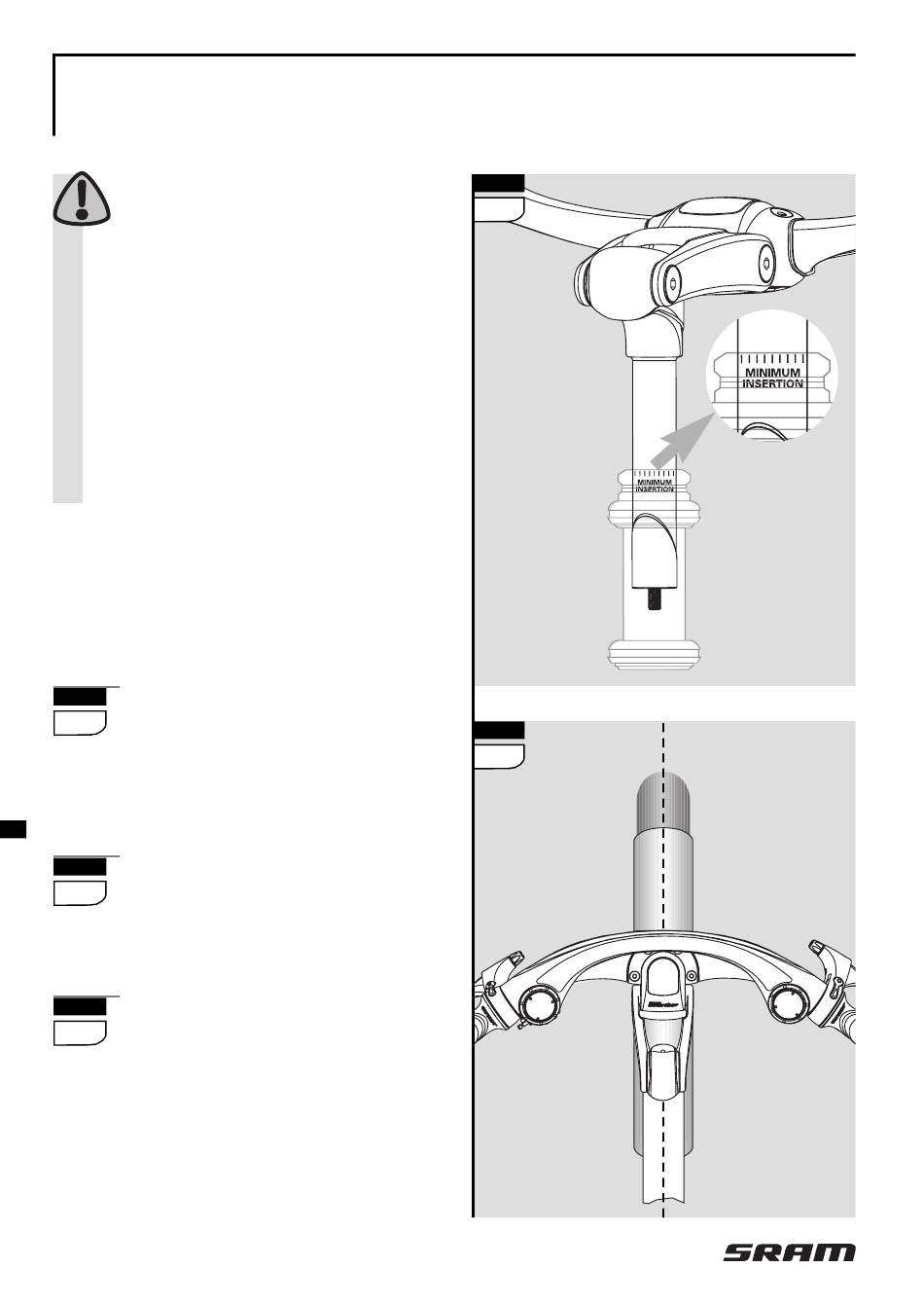

» Avant le montage, graissez
légèrement l'extérieur du tube de
la potence sous le repère MINI-
MUM INSERTION .
Glissez la potence dans le
1
tube de direction de la fourche
avant en vous assurant de l'enfon-
cer plus loin que le repère MINI-
MUM INSERTION.
Alignez l'ensemble SmartBar
2
pour que le l'axe de la potence
soit centré avec l'axe de la roue
avant.
Faites pivoter le capuchon
3
d'élastomère vers le haut pour
permettre l'accès à l'écrou à
6 pans de 6 mm.
» Serrez l'écrou à 6 pans avec un
couple de serrage de 20 – 30 Nm.
48
1
2
SmartBar · Mars 2002
