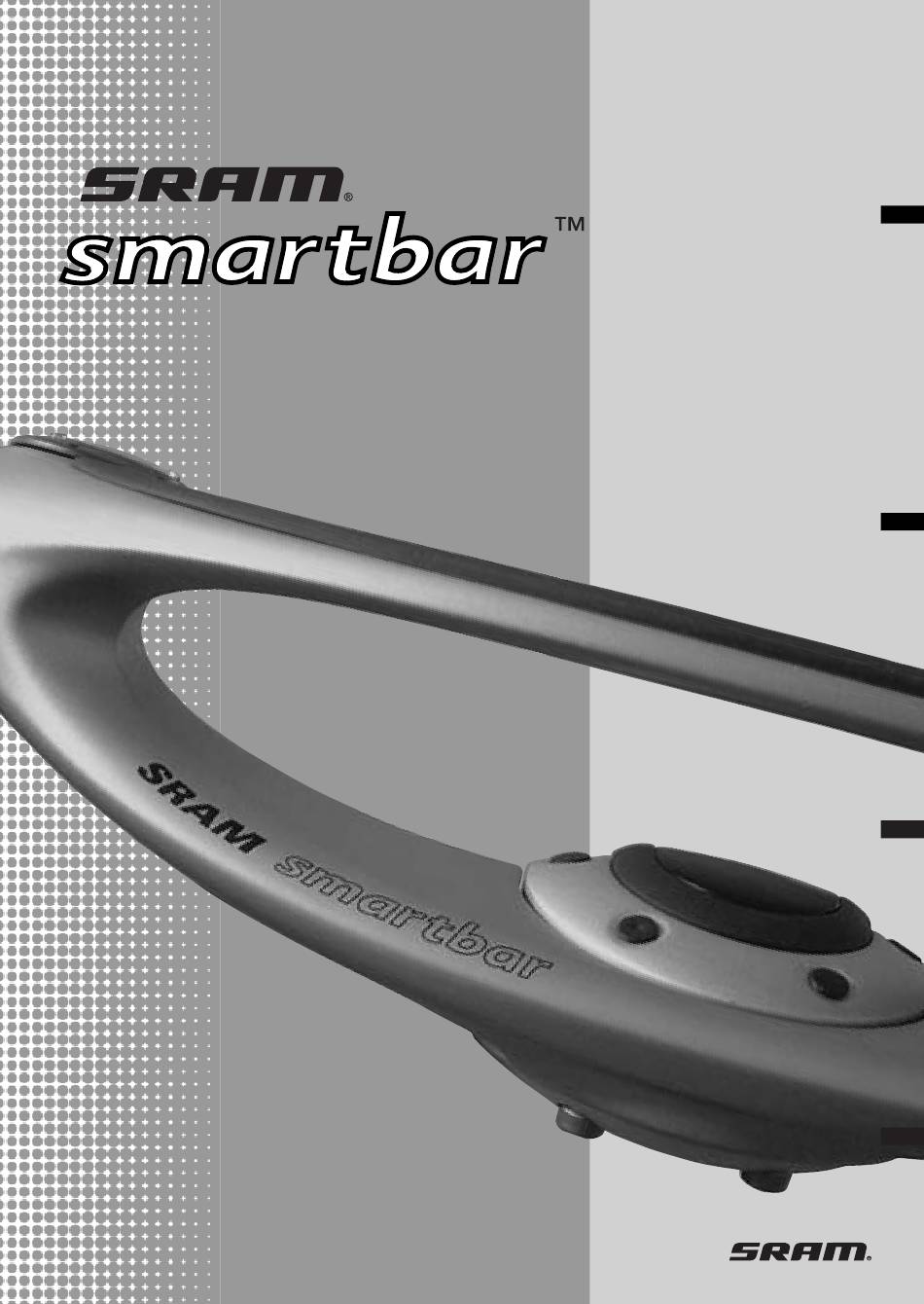

  • Page 1 operating instructions betriebsanleitung notice d’utilisation handleiding...
  • Page 2 Merci de noter avec attention les des informations importantes con- informations suivantes : cernant votre système SmartBar. Mesures de précaution per- Utiliser le SmartBar est très simple mettant d'éviter d'éventuels et vous serez surpris de découvrir le accidents, blessures ou nombre de caractéristiques qu'il danger pour votre vie et per- possède.

  • Page 3: Table Des Matières

    » Montage du câble de changement de vitesse » Réglage des indications de vitesse E N T R E T I E N » Changement de poignée » Changement de câble A D R E S S E S SmartBar · Mars 2002...

  • Page 4: Montage Potence Ergofit (Potence À Plongeur)

    P O T E N C E E R G O F I T ( P O T E N C E À P L O N G E U R ) Pour que le montage et le réglage du SmartBar soient faits correctement, ils nécessitent les compétences d'un mécanicien...
  • Page 5 » Si la potence n'est plus centrée avec la roue avant lorsqu'on 6 mm tourne le guidon, vérifiez et 20 – 30 Nm resserrez l'écrou à 6 pans. » Resserrez et vérifiez à nouveau l'ensemble. SmartBar · Mars 2002...

  • Page 6: Montage Potence Ergofit (Potence Clip)

    P O T E N C E E R G O F I T ( P O T E N C E C L I P ) Pour que le montage et le réglage DU SmartBar soient faits correctement, ils nécessitent les compétences d'un mécanicien...
  • Page 7 » Si la potence n'est plus centrée avec la roue avant lorsqu'on tourne le guidon, vérifiez et resserrez les écrous de collier. » Resserrez et vérifiez à nouveau l'ensemble. SmartBar · Mars 2002...

  • Page 8: Réglage Potence Ergofit (Réglage Des Angles)

    Choisissez l'une des positions de blocage, espacées de 15 degrés. » Serrez l'écrou de réglage arrière de 6 mm suffisamment pour garder la bonne position. SmartBar · Mars 2002...
  • Page 9 » Si le guidon peut bouger vers le haut, vers le bas, vers l'avant ou l'arrière, vérifiez et resserrez les écrous de réglage en vous assu- rant qu'ils soient bien bloqués sur une position de blocage. » Resserrez et vérifiez à nouveau l'ensemble. SmartBar · Mars 2002...
  • Page 10 à garder la bonne position. » Suivez les instructions précéden- tes pour adopter la position avant- arrière correcte. » Serrez l'écrou de réglage avant avec un couple de serrage de 35 – 40 Nm. SmartBar · Mars 2002...
  • Page 11 P O T E N C E E R G O F I T ( R É G L A G E D E S A N G L E S ) » Serrez l'écrou de réglage arrière avec un couple de serrage de 35 – 40 Nm. » Alignez l'ensemble SmartBar pour que l'axe de la potence soit centré avec l'axe de la roue avant. (Fig 2/Fig 5) »...

  • Page 12: Potence Ergofit (Réglage De La Hauteur)

    MUM INSERTION sur le plongeur. Alignez l'ensemble SmartBar pour que l'axe de la potence soit centré avec l'axe de la roue avant. Serrez l'écrou 6 mm avec un couple de serrage de 20 – 30 Nm. SmartBar · Mars 2002...
  • Page 13 » Si la potence n'est plus centrée avec la roue avant lorsqu'on tourne le guidon, vérifiez et resserrez l'écrou à 6 pans. » Resserrez et vérifiez à nouveau l'ensemble. SmartBar · Mars 2002...
  • Page 14 Pour des instructions de réparation complètes, consultez les manuels technique revendeur. Dégagez légèrement (3 – 5 mm) la manette intégrée de la structure principale et tournez dans la position souhaitée. SmartBar · Mars 2002...
  • Page 15 10 degrés et dans un éventail de 20 à 60 degrés sous l'axe horizontal. Lorsque vous avez trouvé la position souhaitée, serrez l'écrou à pans 5 mm avec un couple de serrage de 6 Nm. SmartBar · Mars 2002...

  • Page 16: Montage Câble De Frein

    » Montez les freins et les patins en suivant les instructions spéci- fiques aux freins. » Faites fonctionner chaque levier 5 à 10 fois pour vous assurer de leur bon fonctionnement. SmartBar · Mars 2002...
  • Page 17 » Après chaque réglage de la garde, vérifiez toujours la tension du câble de frein pour vous assurer que le système fonctionne correc- tement. » Réglez de nouveau la tension du câble si nécessaire. SmartBar · Mars 2002...
  • Page 18 » Le dernier point de fixation est positionné sur la base arrière (2), juste derrière le plateau. Les gaines doivent pouvoir bouger au niveau du passage de gaine. » MONTAGE ET RÉGLAGE DU CLICKBOX , voir instructions du Spectro 7 vit. SmartBar · Mars 2002...

  • Page 19: Réglage Des Indications De Vitesse

    8 vit. Vitesse 5 : 5 pignon en partant du haut pour cassette 9 vit. Vitesse 2 : plateau intermédiaire pour dérailleur avant Ergots avec triple plateaux Anneau (indications de vitesse de retenue à gauche). SmartBar · Mars 2002...

  • Page 20: E N T R E T I E N

    Remplacement Alignez l'aplat de la nouvelle poignée fixe avec l'aplat de l'extrémité du SmartBar et assem- blez les deux éléments sur la SmartBar · Mars 2002...
  • Page 21 Serrez l'écrou 5 mm avec un tournante sur la SmartBar. couple de serrage 6 Nm. Enfoncez l'entretoise dans le SmartBar et à la moitié de la nouvelle poignée en vérifiant que la collerette soit positionnée vers la poignée fixe. Replacez l'extrémité du ressort dans l'encoche de la nouvelle poignée.

  • Page 22: Changement De Câble

    » Tirez le câble pour placer sa tête dans la poignée. ±0,5 » Replacez le capuchon. » Glissez le nouveau câble dans les gaines et les montants de gaine 5 mm du cadre. SmartBar · Mars 2002...
  • Page 23 » MONTAGE DU CLICKBOX ET jetez le. RÉGLAGE, voir les instructions du Spectro 7 vit. Remplacement » Enfoncez le câble dans son orifice et dans le barillet de réglage. » Positionnez la tête de câble dans la poignée. SmartBar · Mars 2002...

  • Page 24: A D R E S S E S

    Fax: +49 (0) 42 51 81 12 49 Epple Zweirad GmbH Mittereschweg 1 87700 Memmingen Tel.: +49 (0) 83 31 7 51 41 Fax: +49 (0) 83 31 7 51 97 Bico E. Wiener Bike parts Rabeneick/Schlote Veloring SmartBar · March 2002...
  • Page 25 KTM Fahrrad GmbH World Headquarters Harlochnerstrasse 13 Chicago, Illinois U.S.A. 5230 Mattighofen SRAM Corporation Tel.: +43 7742 409 132 1333 North Kingsbury, 4th floor Fax: +43 7742 409 126 Chicago, Illinois 60622 Tel.: +1-312-664-8800 Fax: +1-312-664-8826 SmartBar · March 2002...
  • Page 26 WORLD HEADQUARTERS Chicago, Illinois U.S.A. SRAM Corporation 1333 North Kingsbury, 4th floor Chicago, Illinois 60622 phone: +1-312-664-8800 fax: +1-312-664-8826 EUROPEAN HEADQUARTERS Amersfoort, The Netherlands SRAM Europe Basicweg 12-D 3821 BR Amersfoort Netherlands phone: +31-33-450-6060 fax: +31-33-457-0200 ASIAN HEADQUARTERS Taichung, Taiwan SRAM Taiwan No.
