externe. En cas d'utilisation du bornier J33 1, le fonctionnement à distance et l'arrêt d'urgence
à distance ne sont pas disponibles.
•
Bornier J33 2 – Inclut un câble de 30,4 m (100 pieds). Utilisez ce bornier lorsqu'une
commande externe et/ou un arrêt d'urgence externe sont requis.
1. Sur le rack laser, installez le connecteur J33 avec le câble fourni avec le rack ou le
connecteur J33 fourni avec le projecteur.
•
Bornier J33 1 – Installez le bornier J33 en serrant les deux vis.
•
Bornier J33 2 – Installez le bornier avec le câble intégré (au même emplacement que celui
indiqué ci-dessus pour le bornier J33 1) en serrant les deux vis et passez à l'étape 2.
Bornier 2 illustré ci-dessous avec le câble :
Raccordez tous les fils, sans quoi le projecteur risque de ne pas fonctionner.
2. Pour utiliser la fonctionnalité d'exploitation à distance (bornier J33 option 2), raccordez les fils
pour garantir un fonctionnement correct.
Chaque fil est pourvu d'une étiquette qui indique la broche à laquelle il est connecté.
a) Assurez-vous que les broches/fils 17 à 20 et 18 à 19 sont fermés, sans quoi le projecteur
ne fonctionnera pas dans la position locale ou à distance.
Ces broches peuvent être raccordées à un bouton d'arrêt d'urgence à distance et/ou au
dispositif de déconnexion distant en cas d'incendie et/ou à chaque circuit fermé si l'arrêt
Christie Eclipse Guide d'installation et de configuration
020-103334-01 Rév. 1 (05-2022)
Copyright
©
2022 Christie Digital Systems USA, Inc. Tous droits réservés.

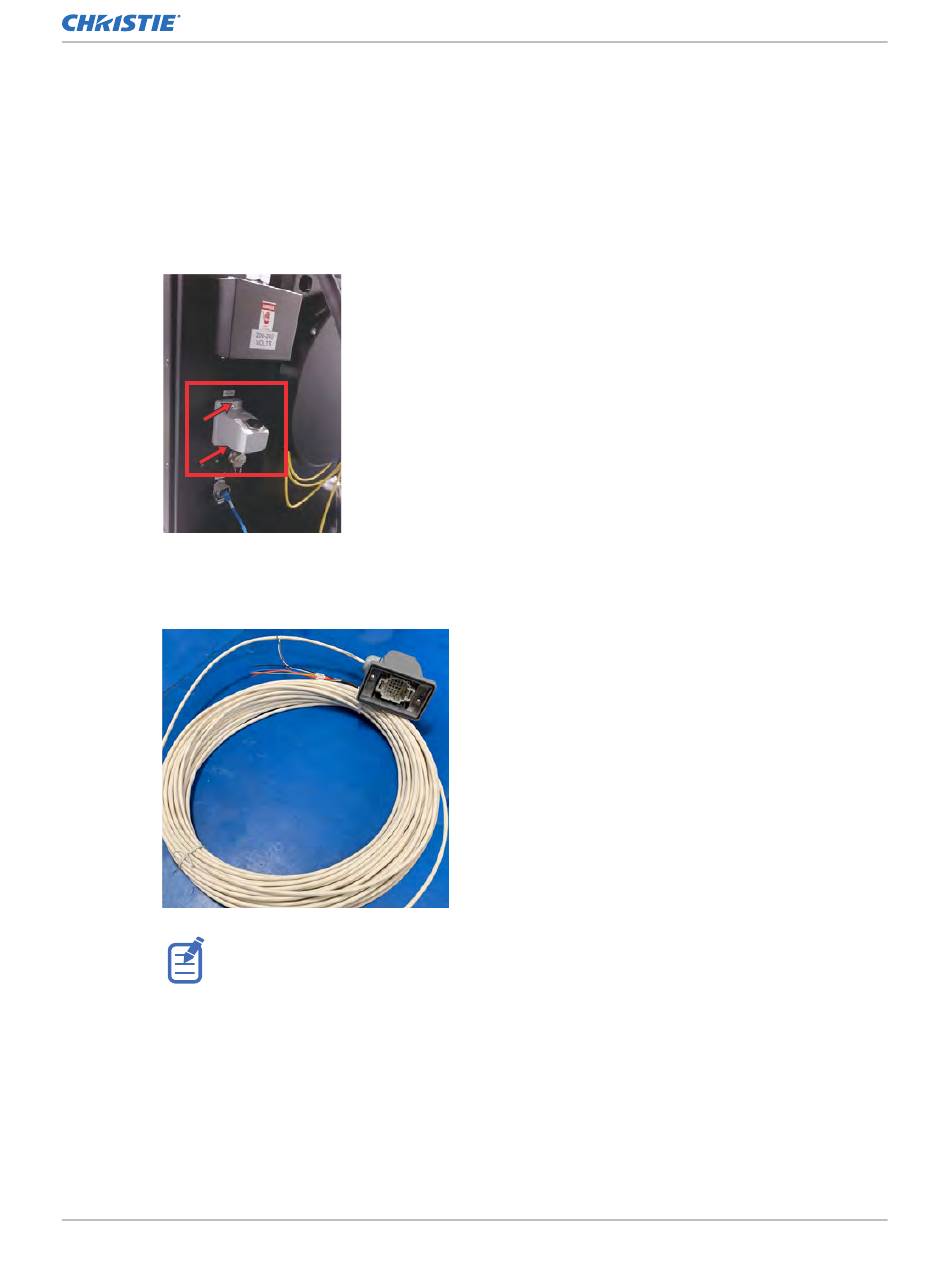

Le bornier J33 1 est
présenté ici avec
l'emplacement des vis
de montage indiqué par
les flèches rouges
Bornier 2 illustré ici
avec le câble
Installation et configuration
38
