Connexion du câble Ethernet au projecteur
Utilisez un câble Ethernet pour connecter le projecteur à la source d'illumination laser.
1. Connectez une extrémité d'un câble Ethernet au port réseau du rack laser sur le panneau
d'entrée vidéo du projecteur.

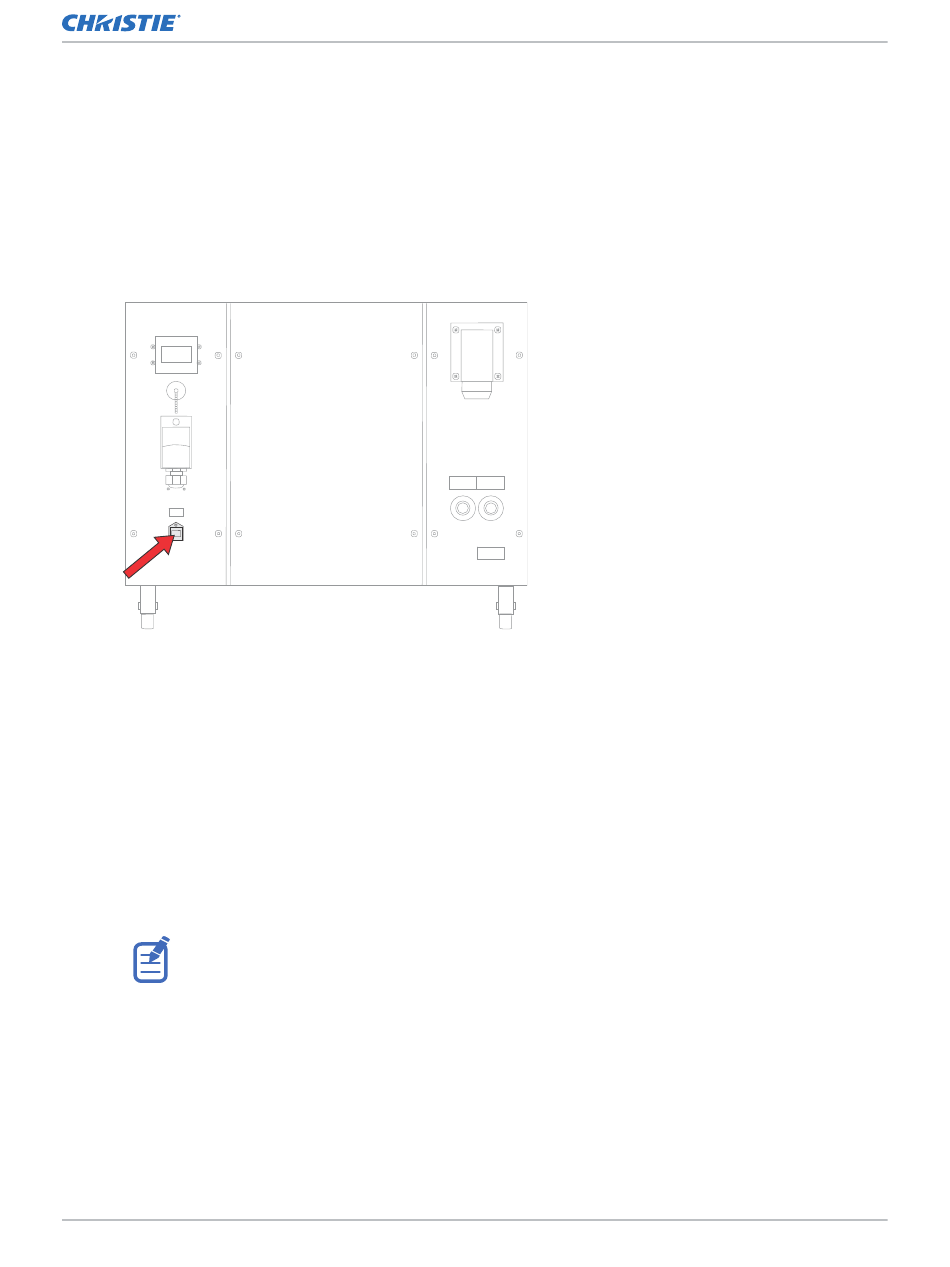

2. Connectez l'autre extrémité du câble Ethernet au port réseau situé en bas à gauche, à l'arrière
de la source d'illumination laser.
Deux types de port Ethernet sont disponibles sur la source d'illumination laser. Il se peut que le
type illustré ci-dessous ne corresponde pas à celui de votre source d'illumination laser.
Configuration de l'unité de refroidissement
Pour obtenir des informations détaillées sur la configuration de l'unité de refroidissement, consultez la
documentation fournie par le fabricant de l'unité.
1. Placez le refroidisseur sur un sol de niveau.
2. Vérifiez que le refroidisseur peut fonctionner étant donné qu'il est raccordé à la source
d'illumination laser.
3. Raccordez les tuyaux du refroidisseur à la source d'illumination laser en vous assurant que la
sortie du refroidisseur est connectée au port SUPPLY sur le rack laser et que le port RETURN
sur le rack laser est connecté au port de retour sur le refroidisseur.
Si une solution de raccord rapide (QD) anti-goutte Christie est fournie, confirmez que les
raccords QD mâles se trouvent sur la sortie du refroidisseur et sur le côté RETURN du rack
laser, et que les raccords QD femelles se trouvent sur le port SUPPLY du rack laser et sur le
côté « retour » du refroidisseur. Dans le cas des tuyaux fournis en vue d'être utilisés avec le
système QD fourni par Christie, il y a un raccord rapide mâle à une extrémité et un raccord
rapide femelle à l'autre extrémité, et ce, que des coudes à 90° soient ou non utilisés dans le
système. Cela élimine en grande partie les risques de mauvaise connexion de chaque système.
Christie Eclipse Guide d'installation et de configuration
020-103334-01 Rév. 1 (05-2022)
Copyright
©
2022 Christie Digital Systems USA, Inc. Tous droits réservés.
Installation et configuration
46
