RMX 2000 Panneau arrière
RTM IP
Port LAN 1 à 3 et voyants
correspondants
Le panneau arrière du boîtier RMX 2000 comporte une carte RTM IP et, en
option, une carte RTM RNIS. La carte RTM IP doit se trouver sur le slot du
bas à l'arrière du RMX 2000. Il comporte également l'interrupteur
d'alimentation principal, la prise d'alimentation CA, un disjoncteur et des
ports de communication supplémentaires.
La carte RTM IP permet la gestion du système conforme à la norme ATCA
et se connecte au panneau arrière. Elle contrôle et surveille les ventilateurs
du système et régule l'alimentation. Cette carte contient un interrupteur
Ethernet qui s'occupe de la gestion du système, du routage des données
entre les cartes et les composants du système, tout en assurant la
connectivité avec les réseaux IP externes.
Les connexions de carte RTM IP comprennent:
•
3 ports LAN
•
Port ShMG 10/100 Mo (utilisable à l'avenir)
•
1 port série (utilisable à l'avenir)
•
1 port USB
Les ports ShMG 10/100 Mo, LAN1 et LAN3 ne doivent pas être utilisés : ne
retirez pas les capuchons de protection en plastique qui les recouvrent.
LAN ShMG 10/100
Mo et voyants
Les ports LAN1, LAN3, ShMG et le port série sont réservés au
dépannage et ne doivent pas être utilisés dans d'autres circonstances.

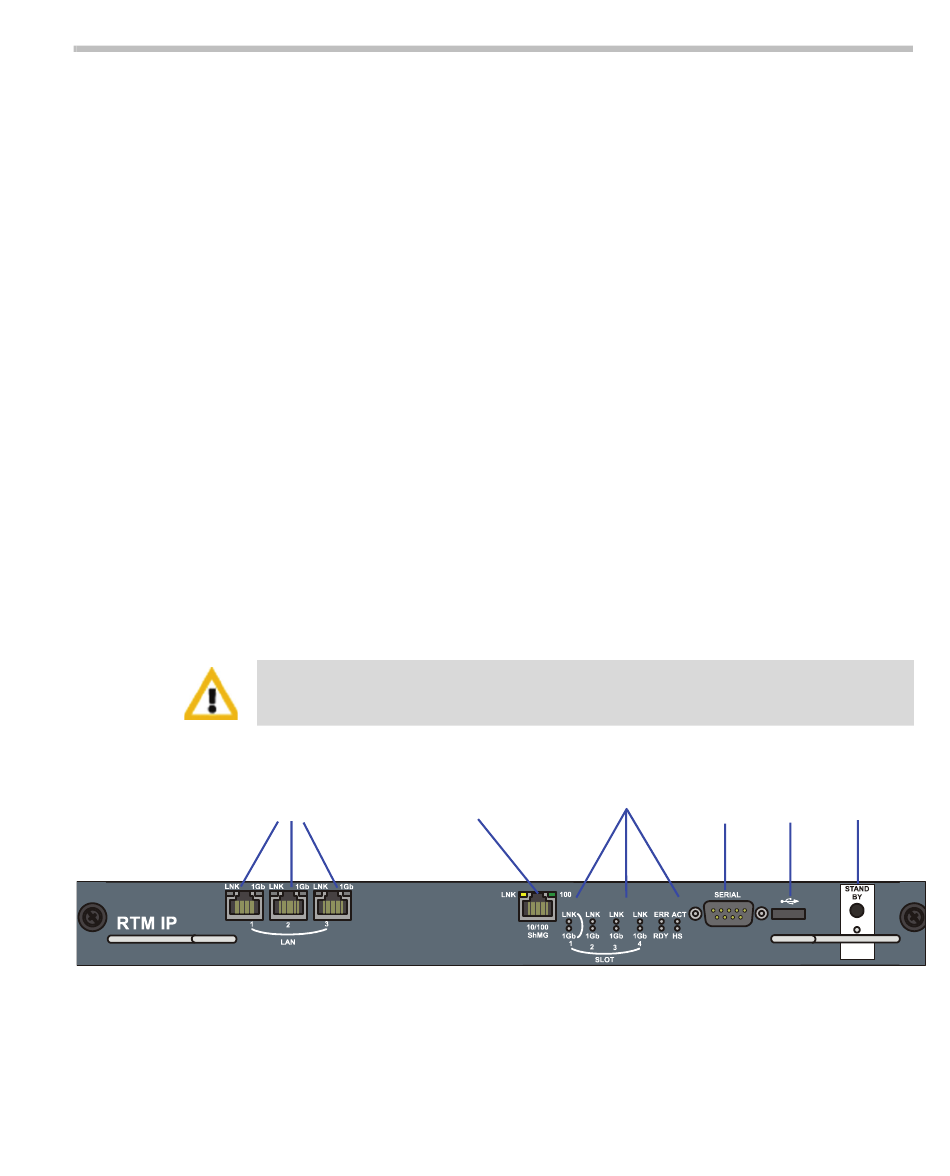

Figure 1-2
RMX 2000 panneau arrière RTM IP
Polycom RMX 2000 Guide descriptif du matériel
Connexions
LAN interne
Port
Bouton et voyant
Port
USB
de veille
série
1-11
