RMX 2000 Panneau arrière
Le panneau arrière du boîtier RMX 2000 comporte une carte RTM IP et, en
option, une carte RTM RNIS. Il comporte également l'interrupteur
d'alimentation principal, la prise d'alimentation CA, un disjoncteur et des
ports de communication supplémentaires.
RTM IP
La carte RTM IP permet la gestion du matériel conforme à la norme
ATCA et est reliée au panneau arrière. Elle contrôle et surveille l'activité
des ventilateurs du système et régule l'alimentation. Elle est équipée d'un
interrupteur Ethernet pour la gestion du réseau et le routage du trafic.
Cette carte se charge donc du routage des données entre les divers cartes
et composants du système, tout en assurant la connectivité avec les
réseaux IP externes.
Connexions incluses :
•
•
•
•
Les ports ShMG 10/100 Mo, LAN1 et LAN3 ne doivent pas être utilisés : ne
retirez pas les capuchons de protection en plastique qui les recouvrent.
Port LAN 1 à 3 et
voyants correspondants

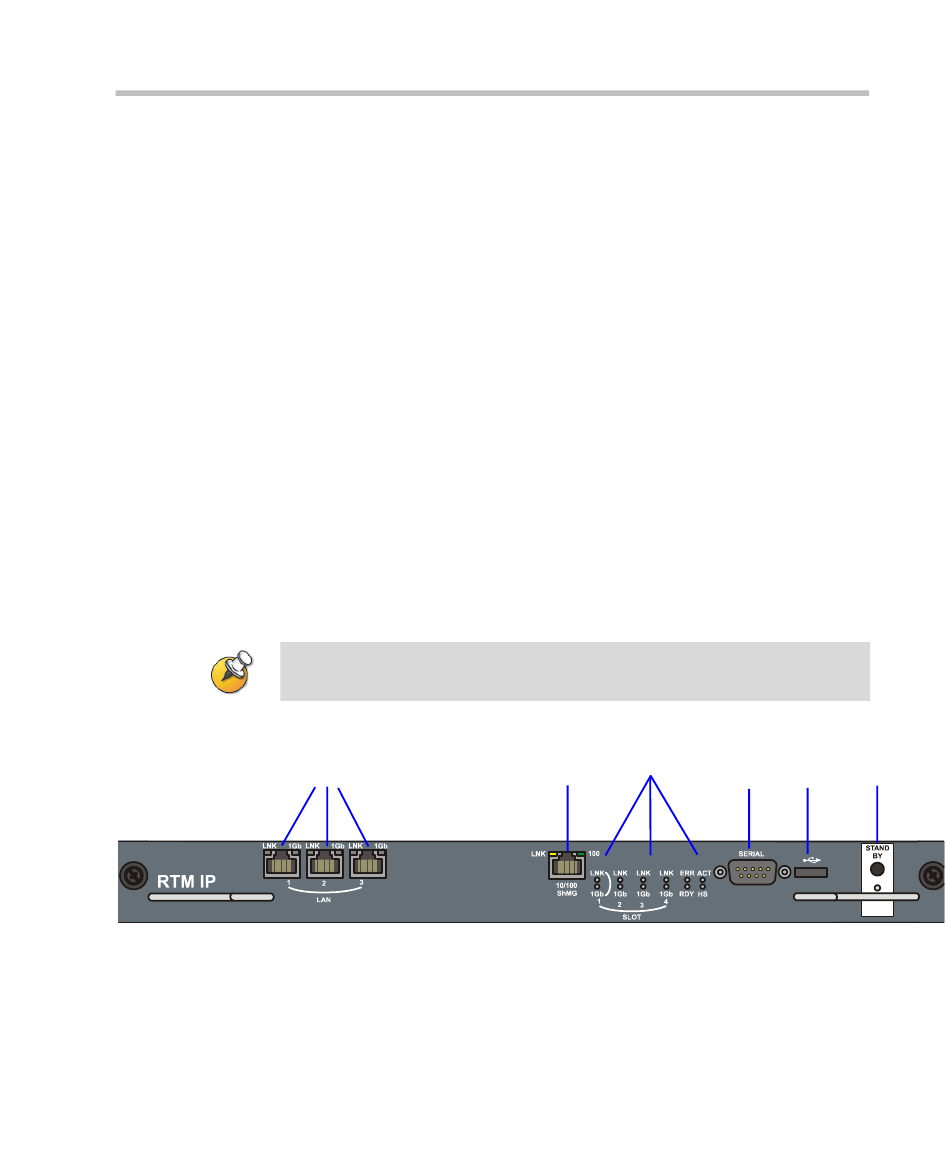

Figure 1-2
3 ports LAN
Port ShMG 10/100 Mo (utilisable à l'avenir)
1 port série (utilisable à l'avenir)
1 port USB
LAN ShMG 10/100
Mo et voyants
Les ports LAN1, LAN3, ShMG et le port série sont réservés au
dépannage et ne doivent pas être utilisés dans d'autres circonstances.
RMX 2000 Agencement du panneau arrière RTM IP
Polycom RMX 2000 Guide descriptif du matériel
Connexions
LAN interne
Port
Bouton et voyant
Port
USB
de veille
série
1-7
