Chapitre 1 – Description du matériel

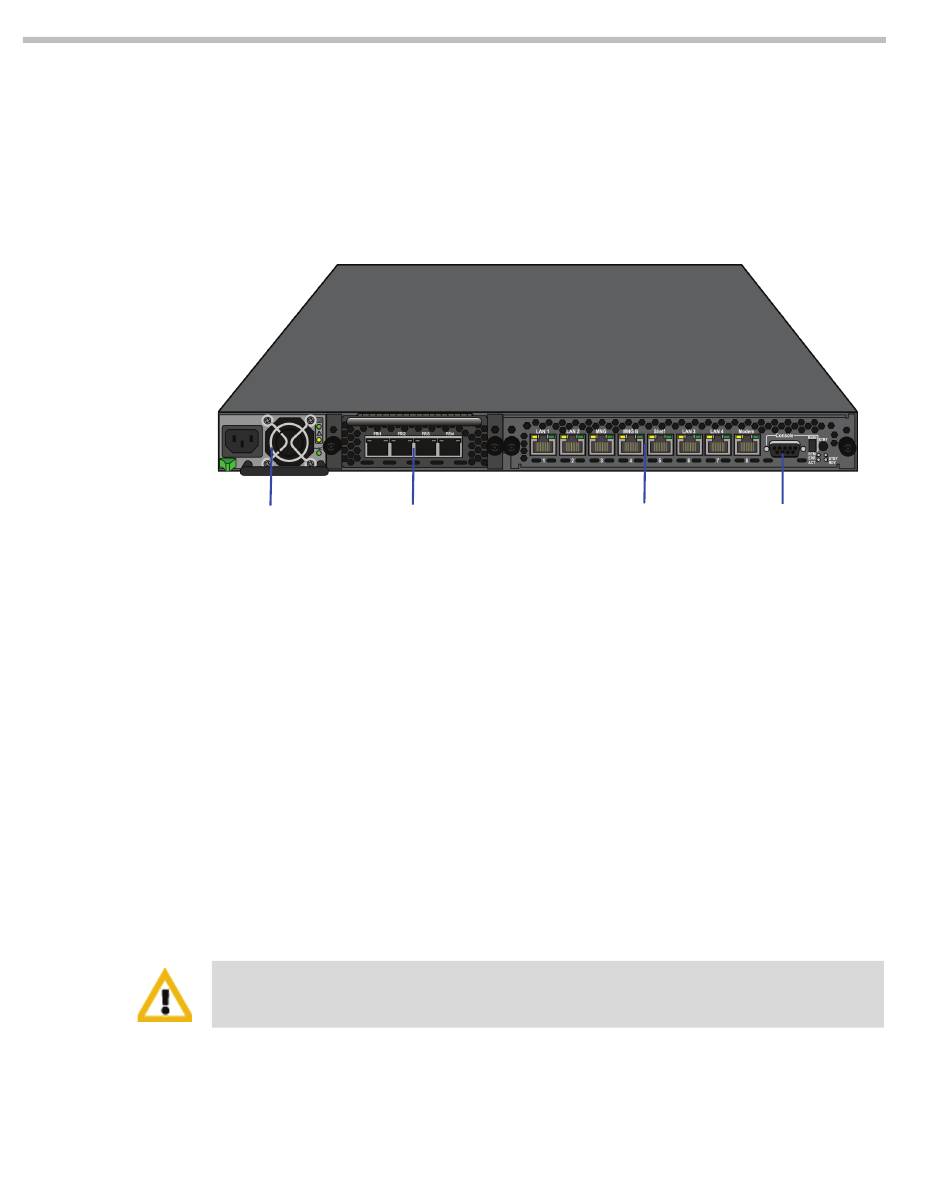

Panneau arrière du RMX 1500
1-14
Le panneau arrière du RMX 1500 contient le module RTM IP 1500 et
éventuellement le module RTM RNIS 1500. Le panneau arrière héberge
par ailleurs l'alimentation électrique avec ventilateur et prise
d'alimentation CA, et le port série.
Alimentation
RTM RNIS 1500
électrique avec
ventilateur
intégré
RTM IP 1500
Cette carte contient un interrupteur Ethernet qui s'occupe de la gestion
réseau du système, du routage des données entre les cartes et les
composants, tout en assurant la connectivité avec les réseaux IP externes.
Elle contrôle et surveille les ventilateurs du système et régule
l'alimentation.
Les connexions du RTM IP 1500 comprennent :
•
2 ports de signalisation et médias
•
2 ports de gestion ethernet
•
Port châssis (gestionnaire)
•
Modem
•
1 port série
Les ports LAN1, LAN3, LAN4 et modem ne doivent pas être utilisés. Ne retirez
pas les capuchons de protection en plastique qui les recouvrent.
RTM IP 1500
Slot série
