Chapitre 1- Description du matériel
1-30

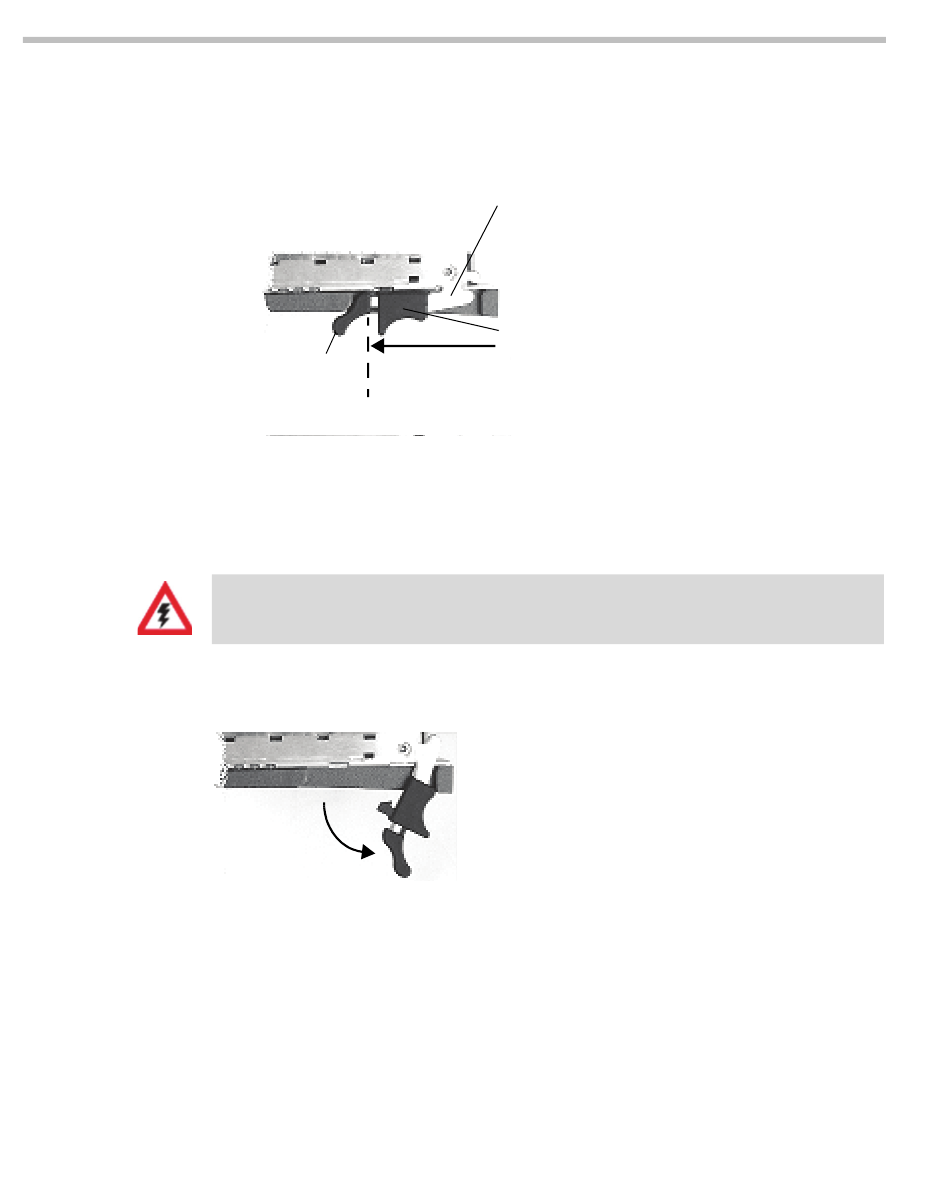

Poignée
•
Partiellement ouverte : pour le mode de mise hors tension de la carte.
Ouvrez partiellement le(s) levier(s) d'éjection jusqu'à ce que les
voyants HS bleus de la carte et de l'unité de contrôle se mettent à
clignoter. Lorsque le voyant HS est allumé en permanence, la carte est
hors tension et vous pouvez la retirer.
Avertissement !
Une fois que la séquence d'enlèvement a débuté, le processus ne peut pas être
interrompu et le voyant HS clignote.
•
Entièrement ouverte – Dans cette position, la carte est libérée du
logement MCU et peut être retirée.
Fermeture du levier – Vérifiez que le levier est en
position d'ouverture et poussez la carte près du
châssis jusqu'à ce que le levier s'enclenche. Tout
en maintenant la "poignée" avec l'index et le loquet
bien à gauche avec le pouce, poussez la carte
contre le châssis tout en refermant le levier. Mettez
la carte en place en poussant vers la droite avec le
pouce pour verrouiller le loquet en position de
fermeture. Vérifiez que le levier est bien verrouillé.
Déblocage du loquet – Tout en maintenant la
"poignée" avec l'index et en faisant tourner le
loquet vers la gauche avec le pouce, dégagez
doucement la poignée du châssis jusqu'à ce que le
levier soit en position d'ouverture maximale
Levier en position d'ouverture maximale –
Mettre les poignée(s) du levier en position
d'ouverture maximale (70 º environ), comme
illustré ici
