Manuels Connexes pour Polycom CX5000
Sommaire des Matières pour Polycom CX5000
- Page 1 Guide d’installation des systèmes ® Polycom CX5000 et CX5000 HD 1725-64346-107/A | Janvier 2012...
-
Page 2: Informations Relatives Aux Marques De Commerce
® POLYCOM , le motif « triangle » de Polycom et les noms et marques associés aux produits de Polycom sont des marques de commerce et/ou des marques de Polycom, Inc.et sont déposés et/ou sont des marques de droit commun aux États-Unis et dans d’autres pays. Toutes les autres marques sont la propriété... - Page 3 Comme convenu entre les parties, Polycom, Inc. reste le titulaire de tous les droits de propriété et conserve le titre de ces droits pour tous les logiciels contenus dans ses produits. Ces logiciels sont protégés par les lois américaines en matière de copyright, ainsi que par les...
-
Page 4: Table Des Matières
Composants du boîtier alimentation/données..........11 Face arrière de l’appareil Polycom CX5000 ............12 Face inférieure de l’appareil Polycom CX5000 ..........13 Pavé de numérotation externe et microphones du Polycom CX5000 .....13 Installation du Polycom CX5000 ................14 Mise en place de l’appareil Polycom CX5000 ...........15 Installation du boîtier alimentation/données et connexions ......15... -
Page 5: Avertissements
NE TENTEZ AUCUNE RÉPARATION Ne tentez pas de démonter, d’ouvrir, de réparer ou de modifier l’appareil Polycom CX5000, le boîtier alimentation/données ou les périphériques qui y sont reliés. Ces opérations peuvent provoquer des électrocutions ou des incendies ou bien endommager l’appareil. -
Page 6: Informations Réglementaires
Polycom en vue d’un remplacement. • Débranchez l’appareil Polycom CX5000 en cas d'orage pour le protéger de la foudre, ou lorsque vous ne l’utilisez pas pendant une période prolongée. • Utilisez exclusivement l’alimentation et le cordon d’alimentation CA fournis avec l’appareil ou provenant d’un centre de réparation agréé. -
Page 7: Configuration Système Requise
étendu auquel vous vous connecterez. • Pour le système Polycom CX5000 HD, l'ordinateur auquel un appareil CX5000 HD est connecté doit disposer d'un processeur à quadruple cœur pour la transmission de la vidéo HD au site distant. Il n'est pas nécessaire de disposer d'un processeur à... -
Page 8: Système Polycom Cx5000 Hd
Server 2010. Les systèmes Polycom CX5000 HD disposent également des modes de visioconférence active pris en charge par les systèmes CX5000 non HD des précédentes versions. Les appareils Polycom CX5000 HD sont identiques aux appareils CX5000 non HD, exception faite de la fonctionnalité de visioconférence active en HD. -
Page 9: Contenu De La Boîte
Guide d’installation du système Polycom CX5000 Contenu de la boîte L'emballage dans lequel est livré le Polycom CX5000 contient les éléments suivants. 1. Appareil Polycom CX5000. 2. Boîtier alimentation/données. 3. Pavé de numérotation externe. 4. Microphones satellite. 5. Documentation du système Polycom CX5000. -

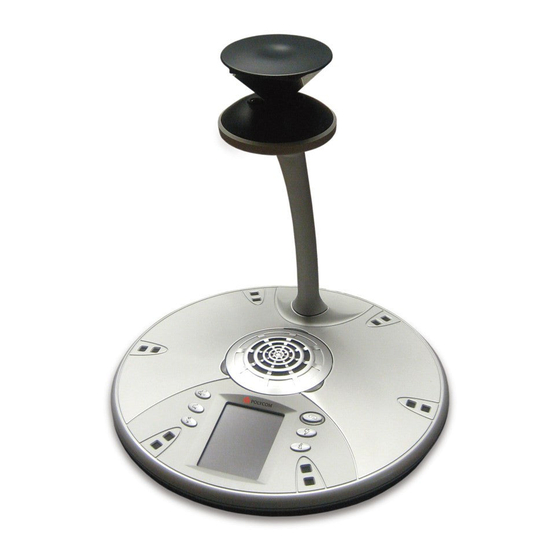

Page 10: Appareil Polycom Cx5000
Guide d’installation du système Polycom CX5000 Appareil Polycom CX5000 Observez l'appareil Polycom CX5000 pour vous familiariser avec ses composants. 1. Miroirs. Cinq miroirs reflètent la lumière dans les caméras. 2. Caméras. Cinq petites caméras enregistrent les images partout dans la salle. -
Page 11: Composants Du Boîtier Alimentation/Données
1. Boîtier alimentation/données. Fournit les données et interfaces physiques pour la connexion à un réseau Ethernet, à un réseau téléphonique public commuté (RTC) et à l’appareil Polycom CX5000. Il sert également de source d’alimentation à l’appareil Polycom CX5000. 2. Prise RJ45. Emplacement auquel le câble RJ45 doit être branché pour connecter le boîtier alimentation/données au réseau. -
Page 12: Face Arrière De L'appareil Polycom Cx5000
Permet redémarrer l’appareil Polycom CX5000. 2. Câble USB. Ce câble permet de connecter l’appareil Polycom CX5000 à un port USB de l’ordinateur. 3. Câble système. Câble 26 broches qui relie l’appareil Polycom CX5000 au boîtier alimentation/données. 4. Ports USB. Deux types de ports USB A destinés à la connexion au pavé de numérotation externe. -
Page 13: Face Inférieure De L'appareil Polycom Cx5000
Pavé de numérotation externe et microphones du Polycom CX5000 Le Polycom CX5000 est livré avec un pavé de numérotation externe et des microphones satellite pratiques pour une accessibilité étendue Pour des informations sur l'installation, reportez-vous à la section Connexion du pavé de numérotation externe et des microphones satellite. -
Page 14: Installation Du Polycom Cx5000
Installation du boîtier alimentation/données et connexions. • Connexion du pavé de numérotation externe et des microphones satellite. Pour plus d'information sur l'utilisation du Polycom CX5000 et pour optimiser vos réunions, ® consultez le Guide de l'utilisateur Polycom CX5000 accessible à l'adresse http://support.polycom.com/PolycomService/support/us/support/voice/index.html. -
Page 15: Mise En Place De L'appareil Polycom Cx5000
Installation du boîtier alimentation/données et connexions Le non-respect de ces précautions peut entraîner des blessures graves, voire mortelles, dues à une électrocution ou à un incendie, ou endommager l’appareil Polycom CX5000 et le boîtier alimentation/données. •... - Page 16 RJ11 et du cordon d’alimentation. La procédure qui suit décrit comment connecter les câbles et le cordon au boîtier alimentation/données, à l’appareil Polycom CX5000 et à votre ordinateur. 1. Raccordez solidement le câble système 26 broches de l’appareil Polycom CX5000 au boîtier alimentation/données. Assurez-vous que le branchement est correctement réalisé.
- Page 17 Guide d’installation du système Polycom CX5000 5. Branchez à l’ordinateur le câble USB relié à l’appareil Polycom CX5000. 6. Branchez l’autre extrémité du cordon d’alimentation CA à une prise électrique murale. Votre installation doit ressembler à l'illustration ci-dessous. Fixez le câble système à la surface de la table et au sol au moyen d’une bande adhésive de façon à...
- Page 18 Guide d’installation du système Polycom CX5000 Votre appareil Polycom CX5000 est maintenant installé et prêt à être utilisé. Avant de commencer à l’utiliser, pensez à retirer le cache de confidentialité situé sur le dessus de l’appareil. Afin d’éviter de nuire à la qualité de l’acoustique, placez ce cache au minimum à 1,83 mètre de l’appareil.
-
Page 19: Connexion Du Pavé De Numérotation Externe Et Des Microphones Satellite
Un pavé de numérotation externe et des microphones satellite sont fournis pour répondre aux besoins liés à l'utilisation de grandes salles de réunions, où les personnes peuvent se trouver plus éloignées de l’appareil Polycom CX5000 que dans une salle de réunion classique. - Page 20 Guide d’installation du système Polycom CX5000 Pour brancher les microphones satellite : 1. Retournez le Polycom CX5000 de façon à accéder aux deux prises RJ11 situées sous l’appareil. 2. Branchez les deux connecteurs RJ11 reliés aux microphones satellite dans les prises RJ11 situées sous l’appareil.
-
Page 21: Instructions D'entretien
Guide d’installation du système Polycom CX5000 Instructions d’entretien Nettoyez toujours la base de l’appareil Polycom CX5000 et le boîtier alimentation/données à l’aide d’un chiffon sec. Pour le bloc de caméra (miroirs et objectif), utilisez un chiffon de nettoyage en microfibre pour objectif (disponible auprès des détaillants en caméras et télescopes) et suivez les instructions ci-dessous. -
Page 22: Annexe A : Adaptateurs Téléphoniques Internationaux
Guide d’installation du système Polycom CX5000 Annexe A : Adaptateurs téléphoniques internationaux Le tableau ci-dessous peut vous aider à déterminer l'adaptateur téléphonique qui convient pour votre zone géographique. 日 本 - Japon Deutschland - Allemagne Inde France - France Italia - Italie Australia Polycom, Inc. - Page 23 Guide d’installation du système Polycom CX5000 Nederland - Pays-Bas Belgique - Belgique België - Belgique Suède Danemark Portugal Norvège Finlande Finlande Svizzera - Suisse Suisse - Suisse Schweiz - Suisse México - Mexique États-Unis 新 加 坡 - Singapour (RJ11) Afrique du Sud Brasil - Brésil...
- Page 24 Guide d’installation du système Polycom CX5000 한 국 - Corée du Sud 香 港 - Hong Kong Royaume-Uni Irlande Nouvelle-Zélande Polycom, Inc.
-
Page 25: Annexe B : Contrat De Licence Utilisateur Final Du Logiciel
Guide d’installation du système Polycom CX5000 Annexe B : Contrat de licence utilisateur final du logiciel CLAUSES DE LICENCE DE LOGICIEL DE MICROSOFT LOGICIELS DES APPAREILS SOUS LICENCE Ces clauses de licence constituent un accord entre Microsoft Licensing, GP et vous. Lisez-les attentivement. - Page 26 Guide d’installation du système Polycom CX5000 acceptez de coopérer pleinement à la poursuite de cette revendication, y compris, mais sans s’y limiter, la présentation de la demande à votre nom pour notre compte et la présentation de tout appel au bureau des appels de contrats (Board of Contract of Appeal) ou à la cour fédérale.
