Chapitre 1- Description du matériel
RMX 2000 Composants
Panneau frontal du RMX 2000
1-8
Les composants du boîtier RMX 2000 sont répartis entre le panneau
frontal et le panneau arrière de la MCU, comme indiqué dans le
Tableau 1-4, "Polycom RMX 2000 Description des composants". Pour plus
d'informations, reportez-vous aux descriptions accompagnant les figures
"Panneau frontal du RMX 2000" à la page
à la page 1-11.
Veuillez vérifier le type de châssis utilisé sur votre boîtier RMX 2000. À partir de
la version 4.0, un nouveau châssis RMX 2000, respectant les normes en
matière d'environnement, est utilisé. Pour plus d'informations, contactez
l'assistance correspondante.

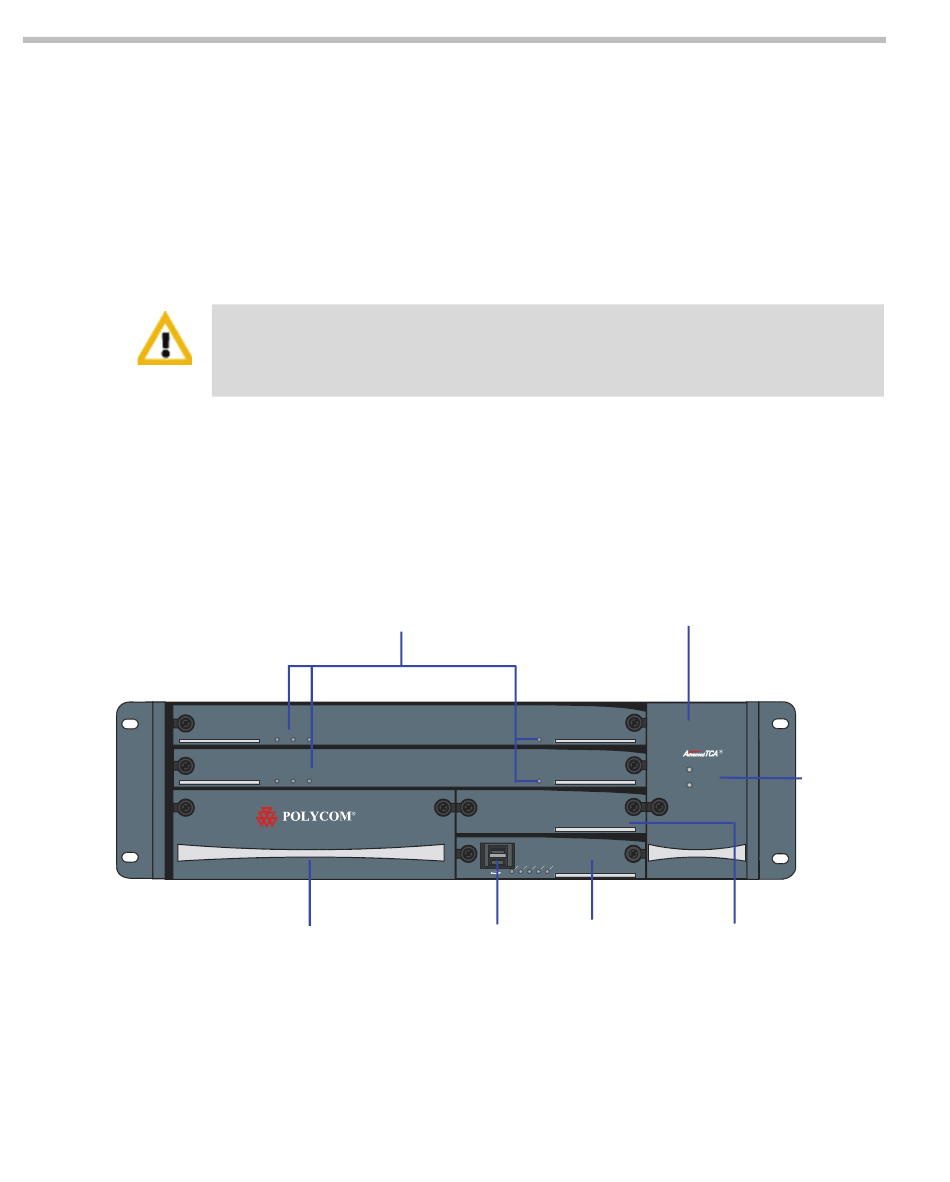

Figure 1-1 illustre le panneau frontal du RMX 2000. Le panneau frontal
permet d'accéder aux RMX 2000 modules CNTL principaux, aux modules
MPM/MPM+, au tiroir d'alimentation, aux voyants d'état et aux
ventilateurs.
Cartes et voyants MPM/MPM+
ERR
RDY
ACT
ERR
RDY
ACT
RMX 2000
Tiroir
d'alimentation
destinés au client
Figure 1-1
RMX 2000 Panneau frontal
HS
HS
ERR RDYACT HD HS
PWR
Ports USB – non
Unité de contrôle
et voyants
1-8
et "RMX 2000 Panneau arrière"
Tiroir de ventilation
MPM+80
FAN
STATUS
MPM+80
PWR
STATUS
CNTL
FANS
CNTL
UC et voyants
facultatifs
Voyants
d'état
du
ventilateur
Voyants
