RMX 2000 Composants
Les modules du boîtier RMX 2000 sont répartis entre le panneau frontal et
le panneau arrière du MCU, comme indiqué dans le Tableau 1-2, "Polycom
RMX 2000 Description des composants". Pour plus d'informations,
reportez-vous aux descriptions accompagnant les figures "Panneau frontal
du RMX 2000" à la page
Panneau frontal du RMX 2000

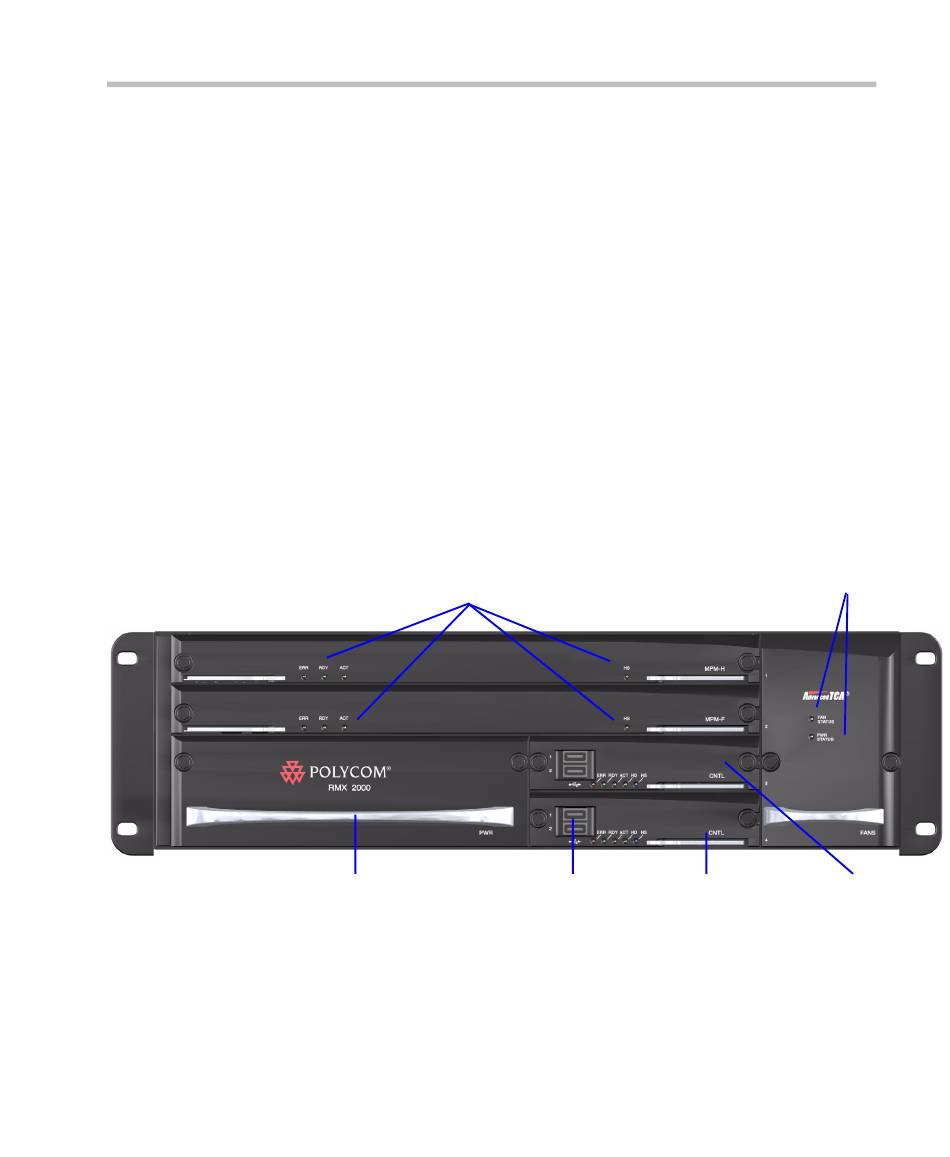

Figure 1-1 illustre le panneau frontal duRMX 2000. Le panneau frontal
permet d'accéder aux modules CNTLRMX 2000 principaux, aux modules
MPM, au tiroir d'alimentation, aux voyants de statut et aux ventilateurs.
Tiroir d'alimentation
Figure 1-1
L'écoulement d'air dans le boîtier RMX 2000 s'effectue de la droite
vers la gauche. Assurez-vous que les côtés gauche et droit du système
sont assez dégagés pour permettre une ventilation appropriée.
1-5
Cartes et voyants MPM
Ports USB (réservés
au dépannage - ne
pas toucher)
RMX 2000 Panneau frontal
Polycom RMX 2000 Guide descriptif du matériel
et "RMX 2000 Panneau arrière" à la page 1-7.
Unité et voyants
de contrôle
Tiroir de ventilation et
voyant d'état
2ème unité centrale
et voyants
1-5
