SENSYTEMP TSH200 THERMOCOUPLES DROITS | DS/TSH200-FR REV. C
—

Raccords process

La fixation est faite principalement au moyen d'éléments de fixations mobiles et amovibles dont l'étanchéité est assurée par un
presse-étoupe :
• Manchon fileté à visser
• Bride de butée avec contre-bride à souder
Avec un montage fait dans les règles, il est possible d'atteindre une étanchéité aux gaz allant jusqu'à 1 bar (14,50 psi).
Une autre possibilité est la fixation avec bride de butée sans contre-bride. Cette variante de montage n'assure pas l'étanchéité
aux gaz.
En alternative, des brides normalisées soudées peuvent être fournies. Dans le cas des capteurs de température avec tube de
protection en céramique (SensyTemp TSH220), pour l'indication de la longueur de montage, il faut prendre en compte le fait
que la bride doit être soudée sur le tube de maintien De ce fait, il n'est pas possible de présumer de l'étanchéité aux gaz dans le
cas de ces versions.

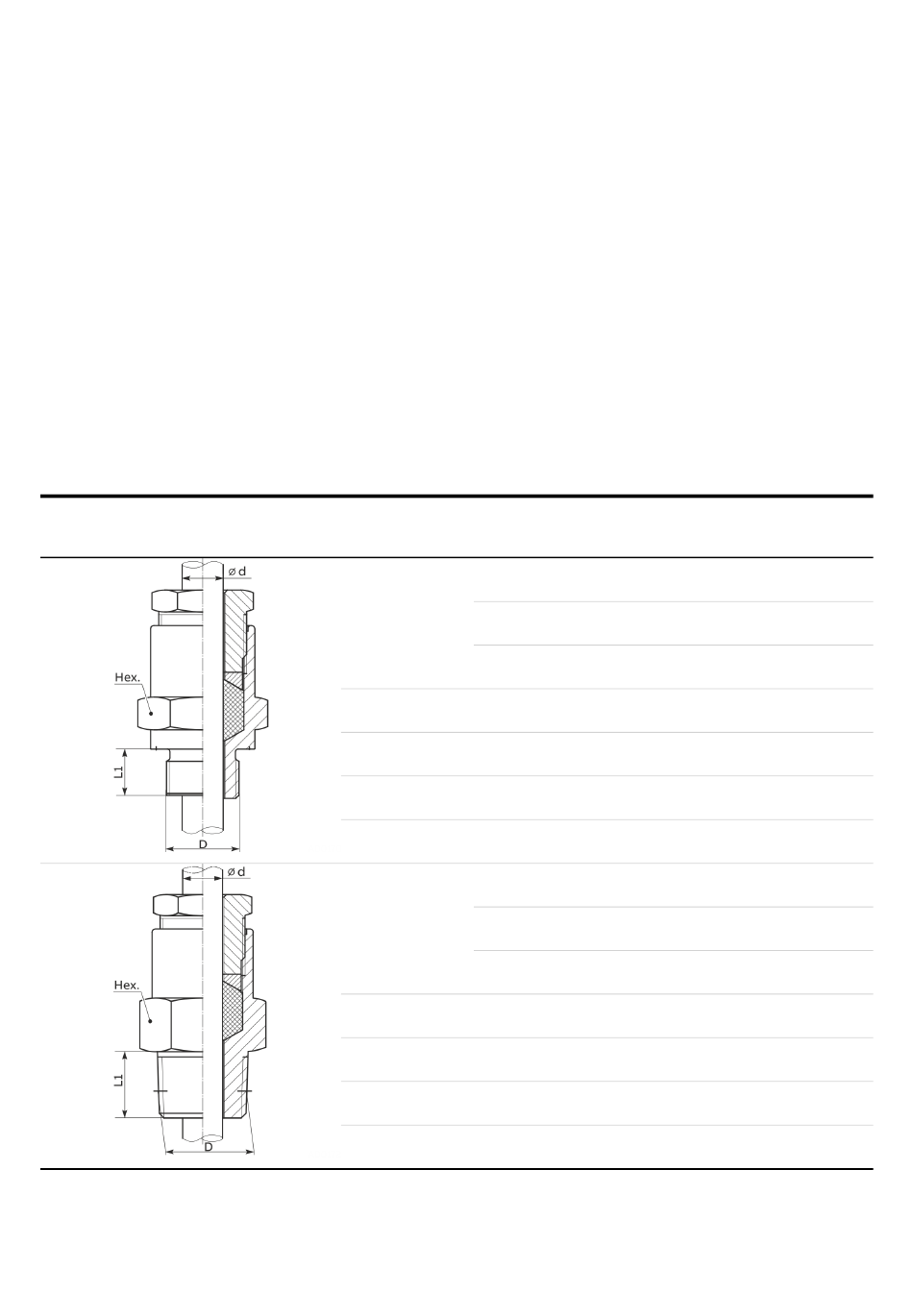

Manchon fileté
Manchon fileté Ø mm (in) de tube de Taille de filetage D
protection / tube de
maintien
15 (0,59)
22 (0,87)
26 (1,02)
26,7 (1,05)
32 (1,26)
15 (0,59)
22 (0,87)
26 (1,02)
26,7 (1,05)
32 (1,26)
L1 mm (in)
G ½ 18 (0,71)
G ¾ 18 (0,71)
G 1 25 (0,98)
G 1 25 (0,98)
G 1¼ 30 (1,18)
G 1¼ 30 (1,18)
G 1¼ 30 (1,18)
½ NPT 19 (0,75)
¾ NPT 20 (0,79)
1 NPT 25 (0,98)
1 NPT 25 (0,98)
1¼ NPT 26 (1,02)
1¼ NPT 26 (1,02)
1¼ NPT 26 (1,02)
17
Hex.
36
41
45
45
55
55
55
36
41
45
45
55
55
55
