SENSYTEMP TSH200 THERMOCOUPLES DROITS | DS/TSH200-FR REV. C

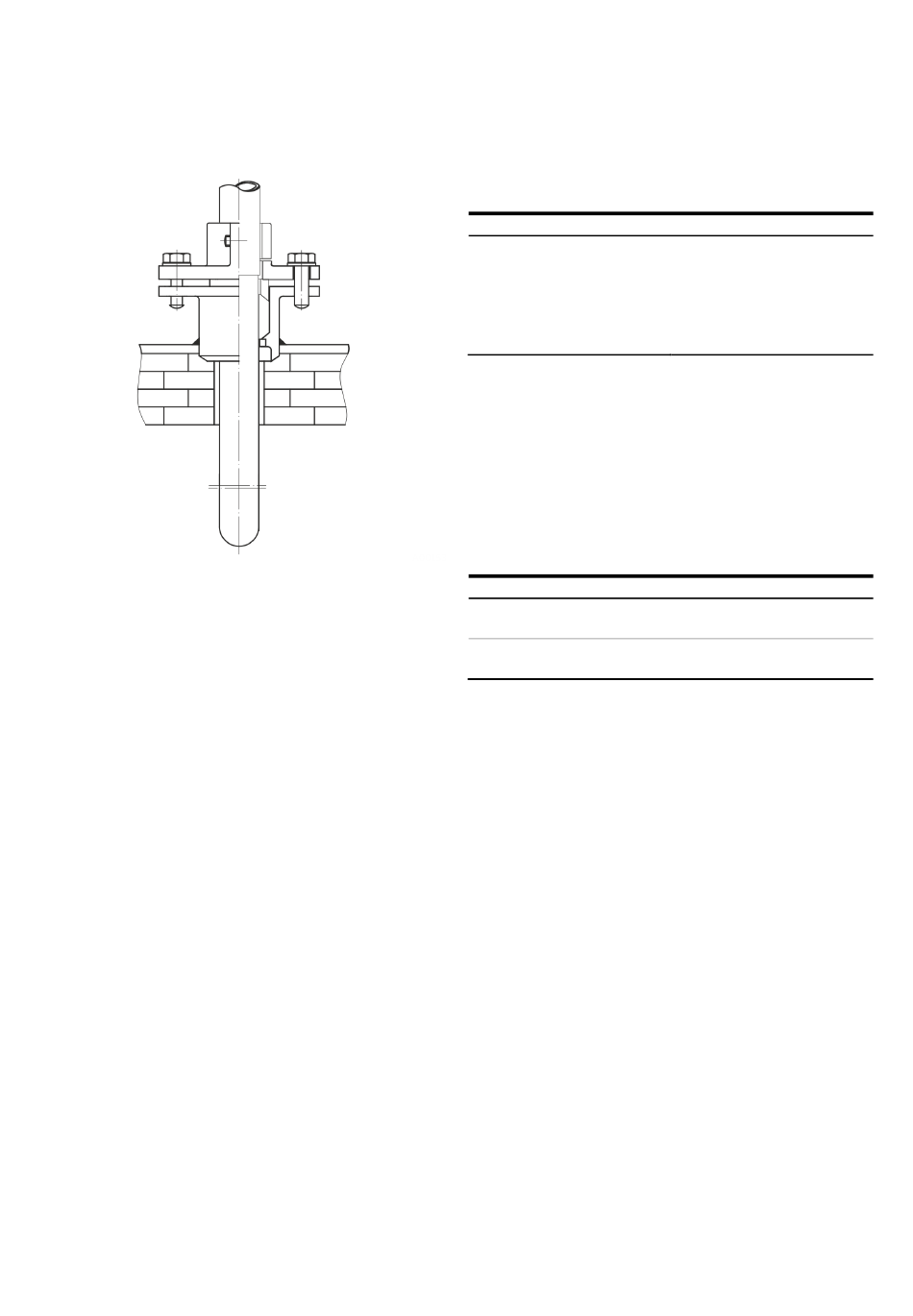

Exemple de montage du SensyTemp TSH220
Illustration 2: Exemple de montage du SensyTemp TSH220
Il n'est possible d'atteindre une étanchéité au gaz allant
jusqu'à 1 bar (14,50 psi) qu'uniquement avec une combinaison
bride de butée / contre-bride.
• Dans le cas de la combinaison bride de butée / contre-
bride, la fixation se fait par serrage entre bride de butée
et tube de maintien métallique. L'étanchéité est assurée
par un presse -étoupe entre contre-bride et tube de
protection céramique.
La longueur de montage n'est ainsi modifiable que
légèrement. Ceci doit être pris en compte lors de la
commande.
Remarque
Dans le cas du montage de ce capteur de température au
moyen d'un manchon fileté, la fixation comme l'étanchéité se
font par serrage du presse-étoupe sur le tube de maintien
métallique. A cet égard, du fait que dans ce cas le passage du
tube de protection céramique dans le tube de maintien se
trouve dans le process, l'étanchéité au gaz jusqu'à 1 bar
(14,50 psi) peut être garantie.
—
Caractéristiques techniques
La sollicitation admissible sur un capteur de température
dépend de nombreux facteurs :
Facteurs liés aux fluides
• Fluide
• Viscosité
• Vitesse d'écoulement
• Pression
• Température
Etant donné la diversité des possibilités de variantes, il est
impossible de donner des indications d'ordre général.
Toutefois, les données indiquées ci-après peuvent être
considérées comme des valeurs indicatives.
En cas d'écarts très importants, votre partenaire ABB reste à
votre entière disposition pour vous conseiller.
Température ambiante au niveau de la tête de
raccordement
Version
Tête de raccordement sans convertisseur de
mesure et avec presse-étoupe adapté
Tête de raccordement avec convertisseur de
mesure
Selon l'utilisation, on note souvent des températures élevées
au niveau de la tête de raccordement dans les capteurs
hautes températures.
Pour les capteurs de température à presse-étoupe, le presse-
étoupe fourni (filetage M20 × 1,5) est équipé d'une bague de
pression en silicone et non d'une bague de pression en
caoutchouc.
Facteurs liés au montage
• Matériau du tube de protection
• Forme de tube de protection
• Longueur de montage
• Pression d'étanchéité du raccord
process
• Vibration
Température ambiante
−40 à 120 °C
(−40 à 248 °F)
−40 à 85 °C
(−40 à 185 °F)
