Nettoyage Des Vannes D'aspiration Et De Refoulement - Grundfos DMX 227 Notice D'installation Et De Fonctionnement

10.3 Nettoyage des vannes d'aspiration et de
refoulement
Si possible, rincer la tête de dosage, avec de l'eau, par
Précautions
ex.
Si la pompe perd de sa capacité, nettoyer les vannes d'aspiration et
de refoulement comme suit :
Voir figure ci-dessous.
11 9 13

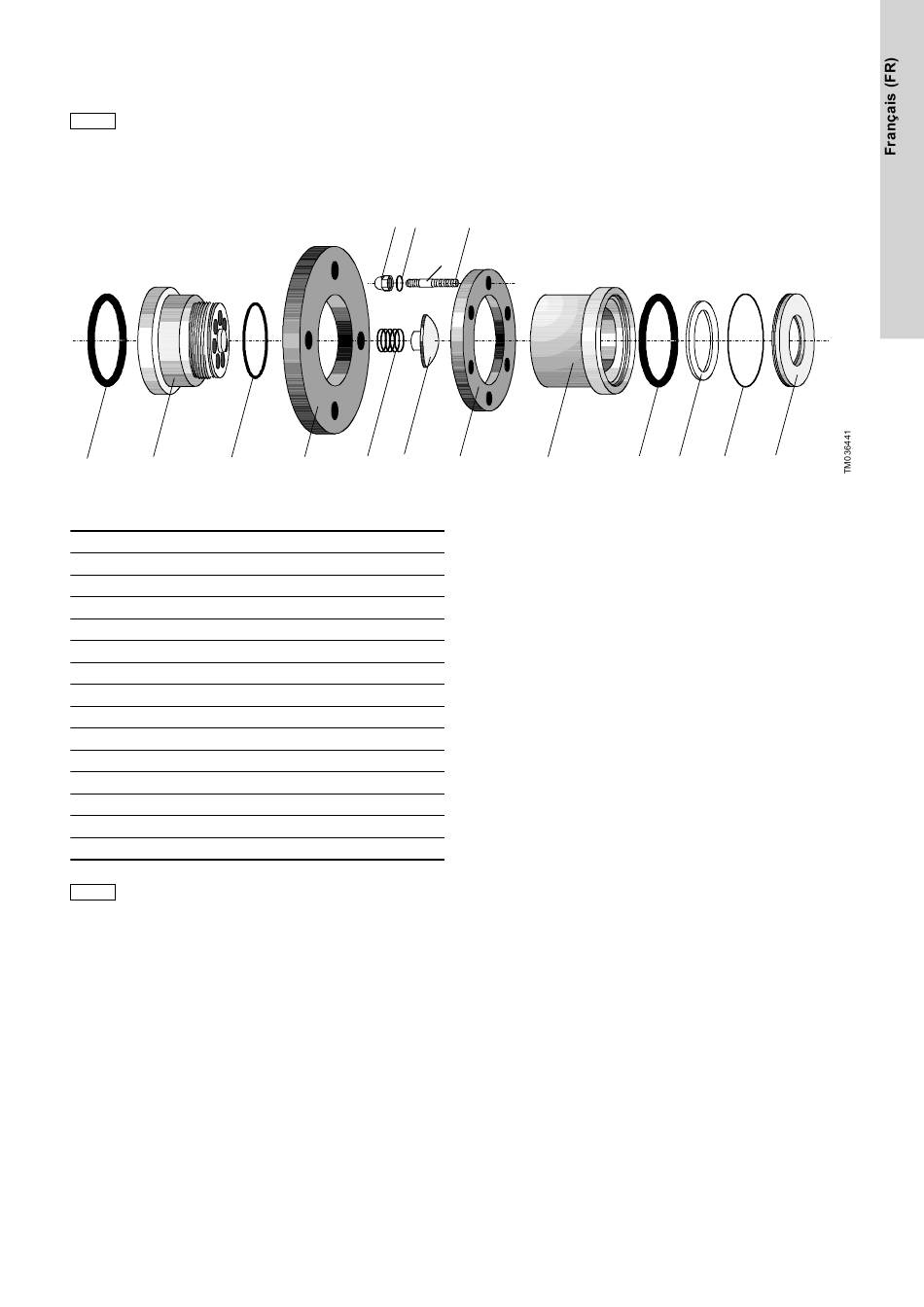

Vue éclatée des soupapes
Pos. Composants
1 Anneau de soutien
2 Corps du clapet
3 Siège de clapet
4 Disque de soupape
6 Goujon à 2 bouts
7 Rondelle
8 Écrou borgne
9 Corps du clapet
10 Bride
11 Joint torique
12 Joint torique
13 Joint torique
14 Ressort
15 Disque de soupape
Les joints toriques doivent être placés exactement dans la
Précautions
rainure prévue.
8 7 6
6 x
4
10 14 1
1. Desserrer les écrous borgnes (8) sur la bague de support (1).
2. Retirer la chambre de la soupape (2/9) et les autres pièces de la
soupape.
3. Retirer les autres pièces internes et nettoyer ou remplacer si
nécessaire.
4. Réassembler la soupape selon l'illustration éclatée ci-dessous.
5. Remettre la soupape.
2 11 3
15 12
111
