4i

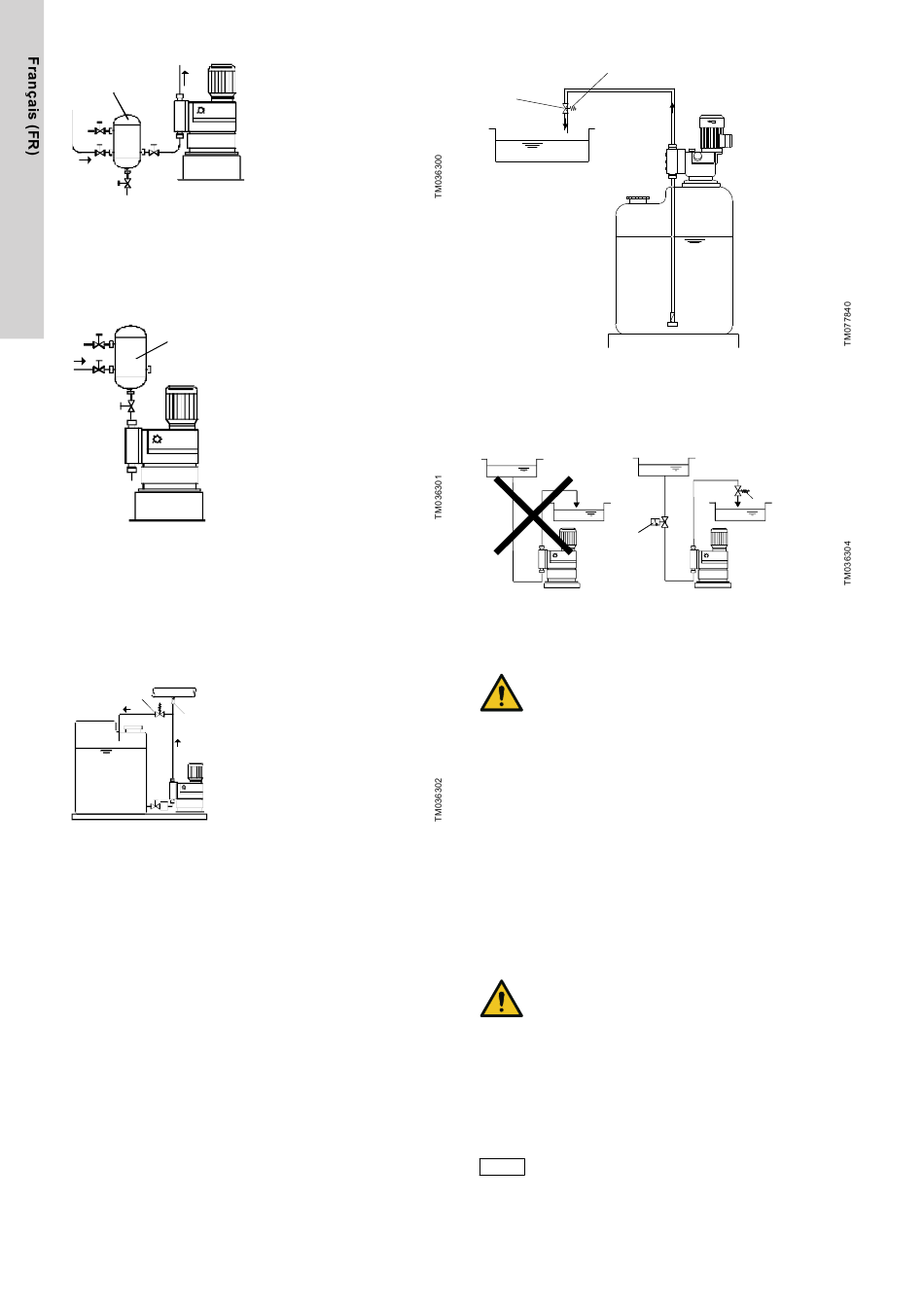

Installation avec amortisseur de pulsation pour le côté aspiration
Remarque pour l'installation côté refoulement : Pour protéger la
tuyauterie, utiliser un amortisseur de pulsation (8i) pour une
tuyauterie rigide de plus de 3 mètres et pour un tubage de plus
de 5 mètres.
8i
Installation avec amortisseur de pulsations pour le côté
refoulement
Pour produits de dégazage et produits visqueux : aspiration
immergée.
Pour protéger la pompe et la tuyauterie de refoulement contre la
formation de pressíons excessives, installer une soupape de
surpression (6i) dans la tuyauterie de refoulement.
p
6i
10i
Installation avec soupape de surpression
Avec écoulement libre du produit de dosage ou contre-
pression inférieure à 1 bar
Installation d'une soupape de charge de pression (7i) juste
avant l'unité de sortie ou d'injection.
Une différence de pression positive d'au moins 1 bar est nécessaire
entre la contre-pression au point d'injection et la pression du produit
de dosage au niveau de la vanne d'aspiration de la pompe.
Sinon, installer une vanne de montée de pression (7i) dans la
tuyauterie de refoulement.
104
p ≥ 1bar
7i
Installation avec vanne de montée en pression
Pour éviter l'effet de siphon, installer une soupape de charge de
pression (7i) dans la tuyauterie de refoulement et, si nécessaire,
une électrovanne (14i) dans la tuyauterie d'aspiration.
p
1
14i
Installation pour éviter l'effet de siphon
Avertissement
Risque de surfaces chaudes.
Les pompes avec moteur AC peuvent devenir très chau-
des.
Prévoir un écart d'au moins 100 mm au couvercle du ven-
tilateur.

5.3 Montage

Monter la pompe horizontalement sur le réservoir ou une
console avec quatre vis M8.

5.4 Conduits

5.4.1 Généralités
Avertissement
Pour protéger la pompe de dosage contre la formation de
pressions excessives, installer une soupape de surpres-
sion dans le conduit de refoulement.
Utiliser uniquement les types de conduits indiqués.
Les conduits ne doivent pas subir de pression.
Maintenir le conduit d'aspiration aussi court que possible
pour éviter toute cavitation.
Si nécessaire, utiliser des coudes profilés au lieu de joints.
En cas d'utilisation de produits chimiques, se conformer
aux instructions du fabricant.
S'assurer que la pompe convient au produit de dosage
utilisé.
Le sens du flux doit être opposé à la force de gravité.
La résistance des pièces en contact avec le produit dé-
pend du produit, de sa température et de la pression d'ex-
ploitation. S'assurer que les pièces en contact avec le pro-
Précautions
duit résistent chimiquement au produit à doser, dans des
conditons d'exploitation.
p
- p
>
1 bar
_
2
1
p
2
