Residence Condens IS n

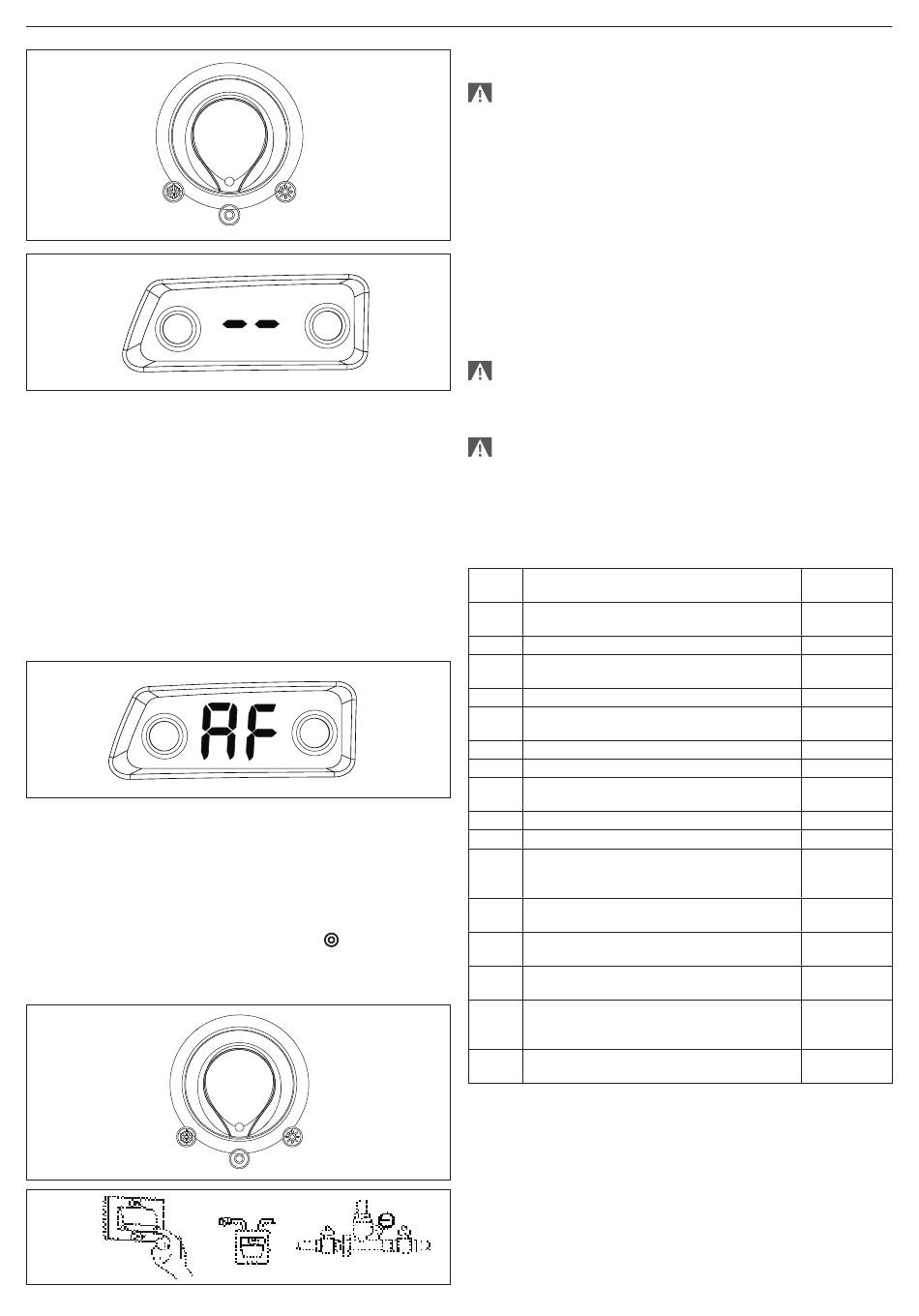

фиг. 6
фиг. 7
Като останат активни електрическото захранване и захранване-
то с гориво, котелът е защитен от системите:
Против замръзване
- отопление: функцията се задейства, ако температурата, от-
четена от сондата на правия поток спадне под 6°C. При тази
фаза се генерира заявка за топлина с включването на горелка-
та на минимална мощност, която се поддържа докато темпера-
турата на водата на правия поток не достигне 35°C,
- битова гореща вода: функцията се задейства, ако температура-
та, отчетена от сондата за битова гореща вода, спадне под 4°C.
При тази фаза се генерира заявка за топлина с включването
на горелката на минимална мощност, която се поддържа докато
температурата на водата на правия поток не достигне 55°C.
По време на фазите против замръзване на екрана се извежда
мигащ надпис AF (фиг. 8).
фиг. 8
Устройство против блокиране на циркулационната помпа
- циркулационната помпа се задейства на всеки 24 часа покой
за период от 30 секунди.
H - Изключване за дълги периоди
Ако котелът няма да се използва за дълъг период от време,
трябва да бъдат извършени най-малко следните операции:
- поставете превключвателя за функция на
блокиране) (фиг. 9),
- поставете главния прекъсвач на инсталацията в положение
"изключен" (фиг. 10),
фиг. 9
фиг. 10
178
- затворете крановете на горивото и на водата от инсталацията
за отопление и битова гореща вода.
В този случай системите против замръзване и блокиране
са деактивирани. Източете инсталацията за отопление и за
битова гореща вода, ако има опасност от замръзване.
Поддръжка
I -
Периодичната поддръжка е ефективността и продължителността
на жизнения цикъл на котела. Тя позволява намаляване на консу-
мацията, вредните емисии и поддържането на надеждността на
продукта с времето. Преди да започнете операциите по поддръж-
ката:
- направете анализ на продуктите от горенето, за да проверите
състоянието на функциониране на котела, след това прекъс-
нете електрозахранването, като поставите главния прекъсвач
на инсталацията на "изключено" (фиг. 10)
- затворете крановете на горивото и на водата от инсталацията
за отопление и битова гореща вода.
След като сте извършили необходимите операции по
поддръжката, трябва да се възстановят оригиналните на-
стройки и да се извърши анализ на продуктите от горенето,
за да се провери правилното функциониране.
Отделът за техническо обслужване е на разположение, кога-
то горепосочената процедура е трудно изпълнима.
J - Екран и кодове на неизправност
При неизправност на функционирането на екрана се показва примиг-
ващ код и при окончателно блокиране светва червения светодиод.
За описание на неизправностите виж посочената по-долу таблица.
Код
AL10
AL20
AL21
AL26
AL28
AL29
AL34
AL40
AL41
AL52
AL55
AL60
(изключено/раз-
AL71
AL73
AL79
AL91
Отстраняване на неизправности
Изчакайте около 10 секунди преди да възстановите условията
на функциониране.
След това извършете посоченото по-долу:
1) Показване на примигващ код на аларма
Извеждането само на примигващ код на аларма показва, че
е било диагностицирано временно спиране, при отстраня-
ване на неизправността котелът продължава самостоятелно
нормалното си функциониране.
Ако обаче котелът не възстанови нормалното си функциони-
ране, може да се предизвика окончателно блокиране.
В този случай следвайте стъпките, описани в точка 2.
Описание
Изчерпани опити за запалване (липсва
пламък/наличие на конденз)
Неизправност на термоограничителя
Неизправност на термостата за ниска темпе-
ратура/безопасност на помпата за конденз
Свръхтемпература на обратния поток
Неизправност на диференциала на
сондата за обратен/прав поток
Сонда за димни газове свръхтемпература
Неизправност на тахо-сигнала на вентилатора блокиране
Ниско налягане на водата в
инсталацията (след 10 минути)
Ниско налягане на водата на инсталацията
Обща електронна аларма
Неизправност поради липса на
конфигурация на режима на котела
(липсващ съответен джъмпер)
Неизправност на сондата за
битова гореща вода
Неизправност на сондата за правия
поток (отворена/късо съединение)
Неизправност на сондата за обратния
поток (отворена/късо съединение)
Свръхтемпература на правия поток/
неизправност на диференциала на
сондата за прав/обратен поток
Почистване на главния топлообменник
(свържете се с отдела за обслужване)
Вид
блокиране
блокиране
блокиране
блокиране
блокиране
блокиране
блокиране
блокиране
спиране
блокиране
блокиране
виж съответ-
ната част
спиране
спиране
блокиране
сигнализация
