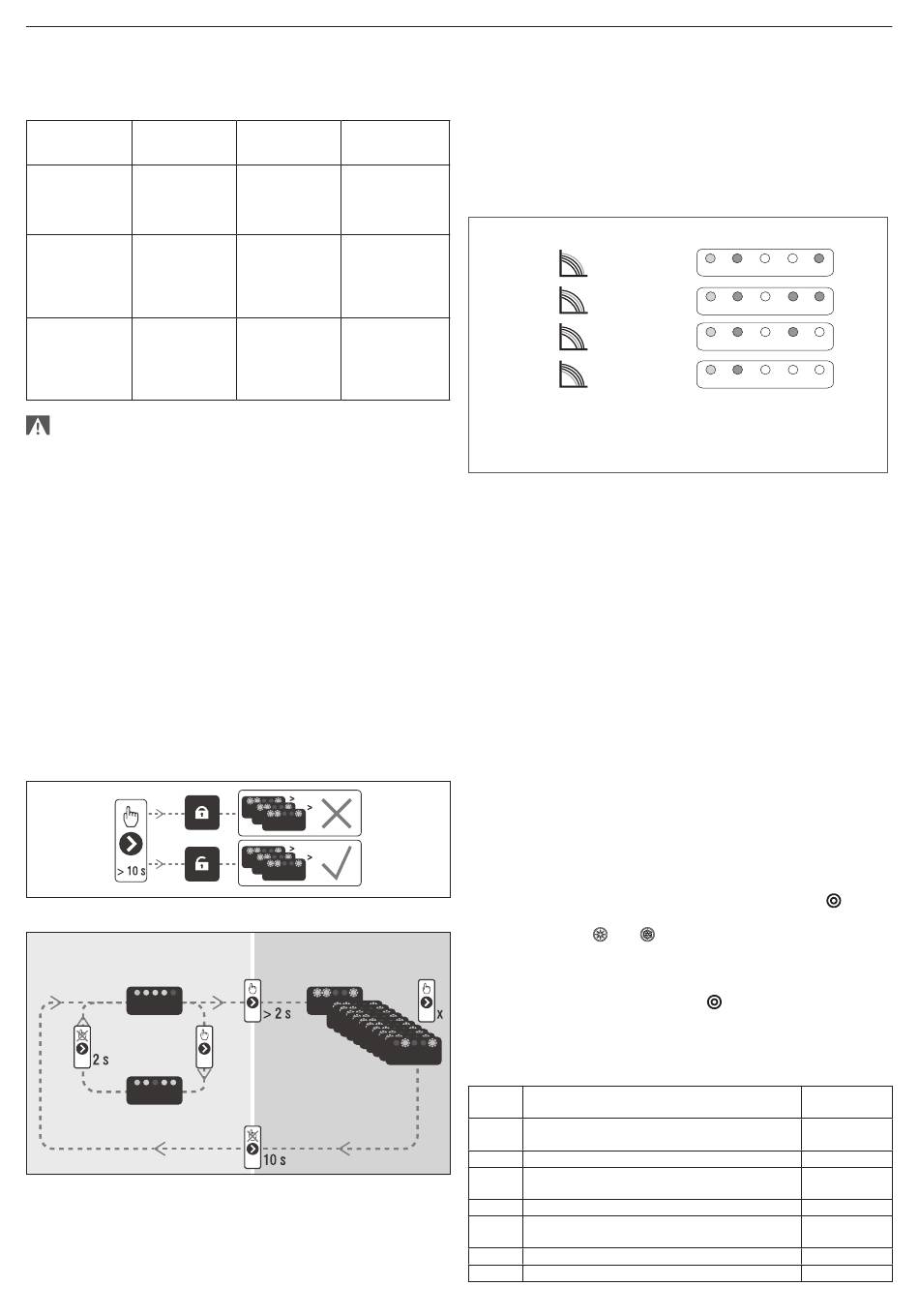

Residence Condens IS n
Указване на състоянието на аларма
Ако циркулационната помпа е отчела една или повече аларми, двуцвет-
ният светодиод (B) свети в червено (фиг. R). Четирите жълти светодиода
(C) посочват вида на алармата, както е посочено в следващата таблица.
Състояние на Описание на
светодиода АЛАРМИТЕ
Червен свето-
диод включен Валът на
+ 1 жълт свето- двигателя е
диод включен блокиран
(Светодиод 5)
Червен свето-
диод включен
Ниско входящо
+ 1 жълт свето-
напрежение
диод включен
(Светодиод 4)
Неизправност
Червен свето-
на електриче-
диод включен
ското захранва-
+ 1 жълт свето-
не или повреда
диод включен
на циркула-
(Светодиод 3)
ционната помпа
При наличие на повече аларми циркулационната помпа ще по-
каже само алармата с най-голям приоритет.
Показване на текущите настройки
След като към циркулационната помпа се подава захранване, като
натиснете за кратко бутон (A), е възможно да се изведе активната
конфигурация на циркулационната помпа (фиг. R). Светодиодите по-
сочват активните настройки.
В тази фаза не може да се прави никаква промяна на конфигурация-
та на циркулационната помпа. След като изминат две секунди от на-
тискането на бутон (A), потребителският интерфейс отново показва
нормалното състояние на функциониране.
Функция блокиране на бутони
Функцията блокиране на бутони цели предотвратяването на случайна про-
мяна на настройките или неправилна употреба на циркулационната помпа.
Когато е активирана функцията за блокиране, е забранено продъл-
жителното натискане на бутон (A). Това не позволява на потребителя
да влезе в раздела за настройките на режимите на функциониране
на циркулационната помпа. Включването/изключването на функция-
та за блокиране на бутоните се извършва, след като задържите на-
тиснат за повече от 10 секунди бутон (A) (фиг. S). През това време
всички светодиоди (C) примигват за 1 секунда.
фиг. S
Промяна на режимите на функциониране
Показване на
състоянието на работа
Показване на
настройката
При нормално функциониране циркулационната помпа работи с фа-
бричните настройки или последната извършена настройка.
За промяна на конфигурацията й:
Уверете се, че функцията блокиране на бутоните е деактивирана.
Натиснете бутон (A) за повече от 2 секунди докато светодиодите за-
почнат да примигват. Като натиснете за кратко бутон (A), в рамките
на не повече от 10 секунди, потребителският интерфейс ще покаже
172
Състояние Евентуално
ЦИРКУЛАЦИОН- ОТСТРА-
НА ПОМПА НЯВАНЕ
Опит за Изчакайте или
стартиране разблокирайте
на всеки 1,5 вала на
секунди двигателя
Само преду-
преждение.
Проверете
Циркулацион-
входящото
ната помпа
напрежение
продължава да
функционира
Проверете
електрическото
Циркулацион-
захранване
ната помпа
или сменете
не работи
циркулацион-
ната помпа
Настройка
следващите настройки. Различните налични настройки ще се появят
с циклична последователност. Ако не натиснете бутон (A) ще бъде
запаметена последната избрана настройка (фиг. R). Като натисне-
те бутон (A) ще е възможно отново да преминете към "показване
на активните настройки" и да проверите дали светодиоди (B) и (C)
показват за 2 секунди последната извършена настройка. Ако не на-
тиснете бутон (A) в продължение на повече от 2 секунди потреби-
телският интерфейс ще премине към "показване на състоянието на
функциониране". Наличните настройки са посочени на фиг. U заедно
със съответното представяне на светодиоди (B) и (C).
7 m
1
6 m
2 (*)
5 m
3
4 m
4
(*) фабрично зададена стойност
R червен
G жълт
ВАЖНО
Когато се настройват кривите 3 (5 метра) или 4 (4 метра), е необходи-
мо да смените байпаса с предоставения в комплекта, като следвате
описаната по-долу процедура.
4.6 Смяна на байпас (фиг. 30)
- Изключете електрическото захранване, като поставите главния
прекъсвач на инсталацията в положение "изключен".
- Затворете крановете на инсталациите и източете отоплителния
кръг на котела.
- Извадете пружинката за закрепване на капака на тялото на бай-
паса (1).
- Извадете капака на тялото на байпаса (2).
- Сменете клапана байпас (3) с предоставения в комплекта.
- Поставете обратно капака на тялото на байпаса и пружинката му.
4.7 Светлинни сигнали и неизправности
Зелен светодиод
Не свети = котел в режим на готовност, няма пламък.
Свети = включена горелка, котелът функционира правилно.
Червен светодиод
При спиране: показване само на кода на неизправността, който при-
мигва на цифровия дисплей.
При блокиране: включен червен светодиод и показване само на кода
на неизправността, който примигва на цифровия дисплей.
Кодът на неизправността не се показва при състоянието
чено/разблокиране), за да се покаже, позиционирайте превключва-
теля за функция на или
Но по време на операциите по анализ на горивото и фазата против
замръзване се показва.
За да възстановите функционирането е необходимо да позициони-
рате превключвателя за функция на
и след това да го поставите на желаната позиция: летен или зимен
режим.
Ако опитите за възстановяване не задействат функционирането на
котела, се свържете с отдела за техническо обслужване.
Код Описание
Изчерпани опити за запалване (липсва
AL10
пламък/наличие на конденз)
AL20 Неизправност на термоограничителя
Неизправност на термостата за ниска темпе-
AL21
ратура/ безопасност на помпата за конденз
AL26 Свръхтемпература на обратния поток
Неизправност на диференциала на
AL28
сондата за обратен/прав поток
AL29 Сонда за димни газове свръхтемпература
AL34 Неизправност на тахо-сигнала на вентилатора блокиране
LED 1 LED 2 LED 3 LED 4 LED 5
rosso giallo giallo giallo giallo
R G G G G
(*) valore settato da fabbrica
фиг. T
(фиг. 31).
(изключено/разблокиране)
Вид
блокиране
блокиране
блокиране
блокиране
блокиране
блокиране
блокиране
(изклю-
