Residence Condens IS n
4.5 Postavljanje cirkulacijske crpke
Preostala dobavna visina cirkulacijske crpke
Kotao je opremljen visokoučinkovitom modulacijskom cirkulacijskom
crpkom, koja je hidraulički i električki spojena, čije efektivne radne
karakteristike su prikazane na grafičkom prikazu "Stalna krivulja pre-
ostale dobavne visine".
Cirkulacijska crpka je tvornički namještena s krivuljom dobavne visi-
ne od 6 metara.
Kotao je opremljen sustavom protiv blokiranja koji pokreće ciklus
rada nakon svakih 24 sata prekida, s biračem funkcija u bilo kojem
položaju.
Funkcija "protiv blokiranja" aktivna je samo kada se kotao elek-
trički napaja.
Najstrože je zabranjeno pokretati cirkulacijsku crpku bez vode.
Ako je potrebno upotrijebiti neku drugu krivulju, moguće se odabrati
željenu razinu na cirkulacijskoj crpki.
U nastavku su opisane glavne karakteristike i načini za namještanje
željenog rada.
Korisničko sučelje

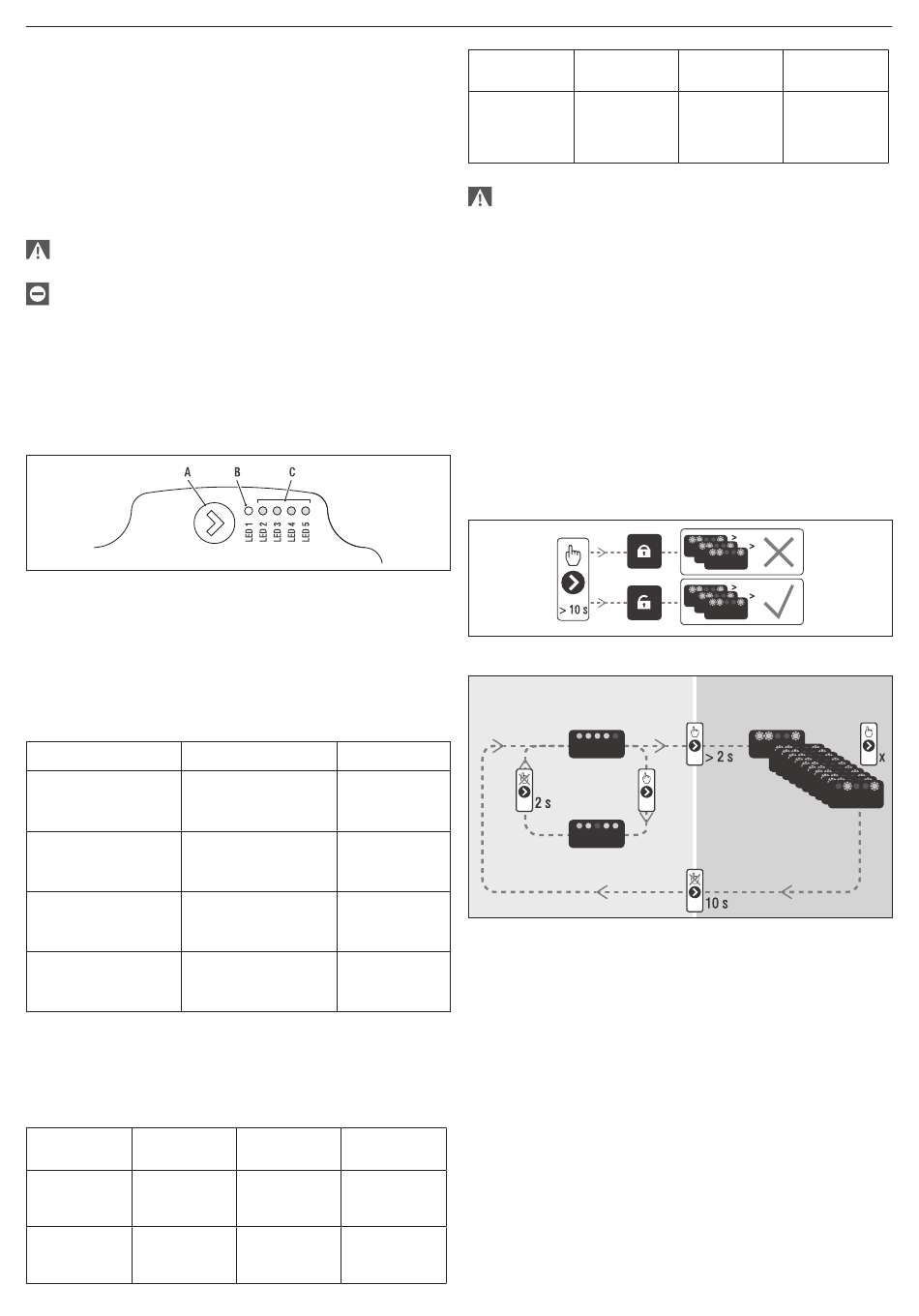

Korisničko sučelje se sastoji od tipke (A), dvobojne crvene / zelene
LED diode (B) i četiri žute LED diode (C) postavljane u ravnini (sl. R).
sl. R
Korisničko sučelje omogućuje prikazivanje radnih karakteristika (sta-
tus rada i status alarma) i namještanja načina rada cirkulacijske crpke.
Karakteristike, označene LED diodama (B) i (C), su uvijek vidljive za
vrijeme normalnog rada cirkulacijske crpke dok se namještanje vrši
pritiskom na tipku (A) (sl. R).
Prikaz statusa rada
Kada cirkulacijska crpka radi, LED dioda (B) je zelena (sl. R). Četi-
ri žute LED diode (C) označavaju potrošnju električne energije (P1)
kao što je navedeno u sljedećoj tablici
Stanje CIRKULACIJSKE
Stanje LED diode
Zelena LED dioda
uključena +
1 žuta LED dioda
uključena
Zelena LED dioda
uključena +
Rad na minimumu-sredini
2 žute LED diode
uključene
Zelena LED dioda
uključena +
3 žute LED diode
uključene
Zelena LED dioda
uključena +
4 žute LED diode
uključene
(*) Za ulaznu snagu (P1) cirkulacijske crpke pogledajte sve što je
navedeno u tablici "Tehnički podaci".
Prikaz statusa alarma
Ako je cirkulacijska crpka registrirala jedan ili više alarma, dvobojna
LED dioda (B) je crvena (sl. R). Četiri žute LED diode (C) označavaju
vrstu alarma kao što je navedeno u sljedećoj tablici.
Stanje LED diode Opis ALARMA
Crvena LED dioda
uključena + Vratilo motora
1 žuta LED dioda je blokirano
uključena (LED 5)
Crvena LED dioda
uključena + Niski napon
1 žuta LED dioda na ulazu
uključena (LED 4)
136
Potrošnja u %
CRPKE P1 MAX (*)
Rad na minimumu
Rad na sredini-
maksimumu
Rad na maksimumu
Status
Moguć
CIRKULACIJ-
POPRAVAK
SKA CRPKA
Pokušaj Pričekajte ili
pokretanja svake deblokirajte
1,5 sekunde vratilo motora
Samo obavijest.
Provjerite napon
Cirkulacijska crpka
na ulazu
nastavlja raditi
Stanje LED diode
Crvena LED dioda
uključena +
1 žuta LED dioda
uključena (LED 3)
Ako postoji više alarma, cirkulacijska crpka će prikazati samo
alarm s najvećim prioritetom.
Prikaz aktivnih postavki
Kada je cirkulacijska crpka napunjena, kratkim pritiskom na tipku (A)
moguće je prikazati aktivnu konfiguraciju cirkulacijske crpke (sl. R).
LED diode označavaju aktivne postavke.
U ovoj fazi nije moguće promijeniti konfiguraciju cirkulacijske crpke.
Dvije sekunde od pritiska na tipku (A), korisničko sučelje se vraća na
normalan prikaz statusa rada.
Funkcija blokiranja tipki
Svrha funkcije blokiranja tipki je izbjeći nehotičnu promjenu postavki
ili pogrešnu upotrebu cirkulacijske crpke.
Kada je funkcija blokiranja tipki aktivirana, duži pritisak na tipku (A)
je zabranjen. To sprječava korisnika da uđe u postavke načina rada
cirkulacijske crpke.
Funkciju blokiranja tipki moguće je omogućiti/onemogućiti pritiskom
na tipku (A) u trajanju od 10 sekundi (sl. S). Za to vrijeme sve LED
diode (C) će svijetliti 1 sekundu.
sl. S
Promjena načina rada
Prikaz statusa rada
0÷25
25÷50 Prikaz postavke
50÷75
U uvjetima normalnog rada cirkulacijska crpka rad s tvorničkom po-
stavkom ili zadnjom izvršenom postavkom.
Za promjenu konfiguracije:
100
Provjerite je li funkcija blokiranja tipki deaktivirana
Pritisnite tipku (A) u trajanju od 2 sekunde sve dok se ne upale led
diode. Kratkim pritiskom na tipku (A), u trajanju do 10 sekundi, kori-
sničko sučelje će prijeći na prikaz sljedećih postavki. Razne raspolo-
žive postavke pojavit će se ciklički
Ako ne pritisnete tipku (A), zadnja odabrana postavka će se pohraniti
(sl. R).
Pritiskom na tipku (A) bit će moguće ponovno prijeći na "prikaz aktiv-
nih postavki" i provjeriti je li LED diode (B) i (C) označavaju, u trajanju
od 2 sekunde, zadnju izvršenu postavku
Ako ne pritisnete tipku (A) dulje od 2 sekunde, korisničko sučelje će
prijeći na "prikaz statusa rada".
Raspoložive postavke su navedene na sl. T zajedno s odgovarajućim
prikazom LED diode (B) i (C).
Status
Opis ALARMA CIRKULACIJ-
SKA CRPKA
Greška električnog
napajanja ili je Cirkulacijska
cirkulacijska crpka ne radi
crpka u kvaru
Moguć
POPRAVAK
Provjerite
električno
napajanje ili
zamijenite
cirkulacijsku crpku
Postavka
