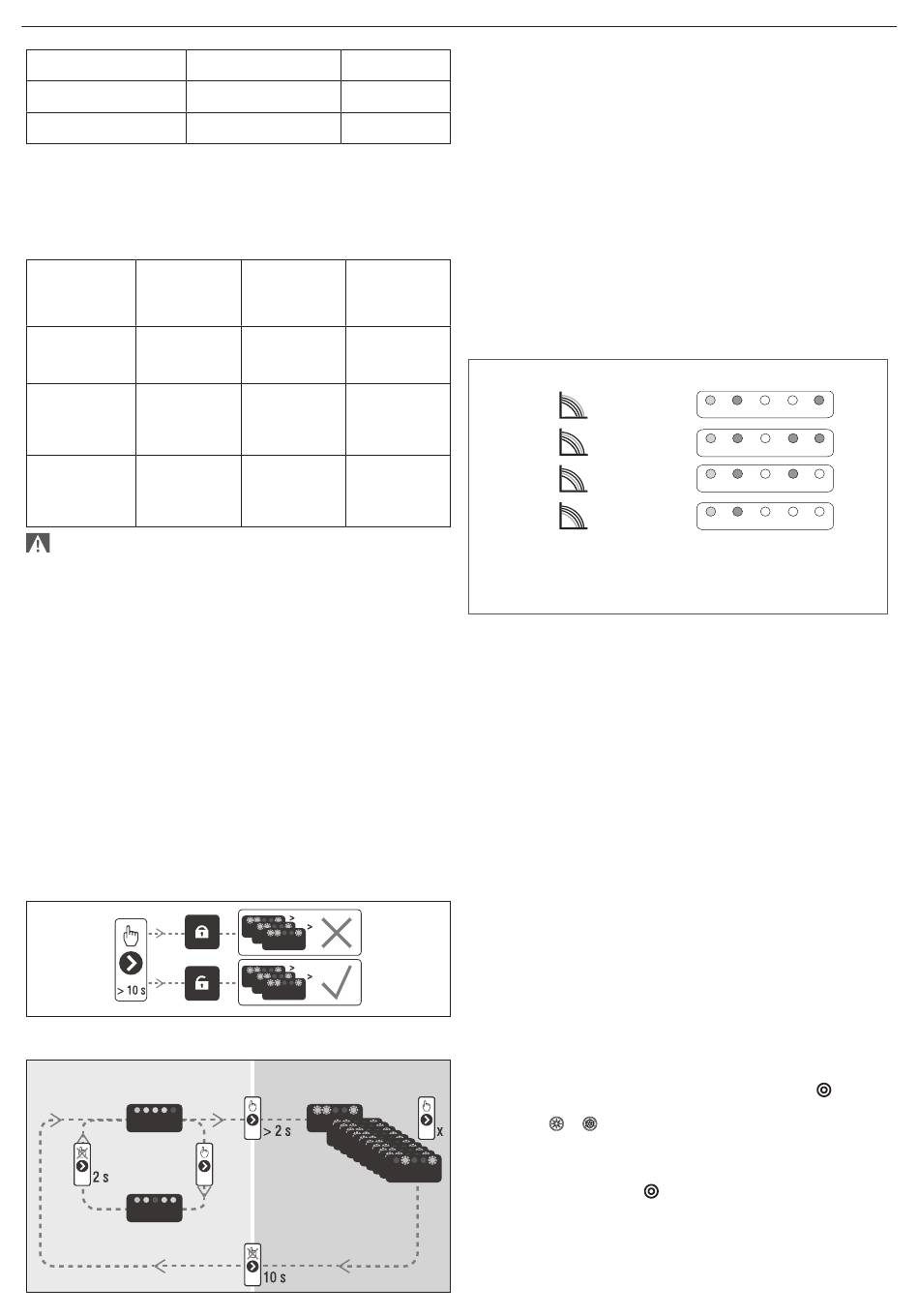

Residence Condens IS n
Κατάσταση LED
LED πράσινο αναμμένο +
Λειτουργία στο ελάχιστο-
3 LED κίτρινα αναμμένα
LED πράσινο αναμμένο +
4 LED κίτρινα αναμμένα
(*) Για την ισχύ (P1) που απορροφάται από τον κυκλοφορητή, ανα-
τρέξτε σε όσα αναφέρονται στον πίνακα "Τεχνικά στοιχεία".
Ένδειξη κατάστασης συναγερμού
Αν ο κυκλοφορητής εντόπισε έναν ή περισσότερους συναγερμούς το δί-
χρωμο LED (B) είναι κόκκινο (εικ. R). Τα τέσσερα κίτρινα LED (C) δείχνουν
τον τύπο συναγερμού, όπως επισημαίνεται στον παρακάτω πίνακα.
Περιγραφή
Κατάσταση LED
ΣΥΝΑΓΕΡΜΟΥ
Κόκκινο LED
Ο άξονας του
αναμμένο +
κινητήρα είναι
1 κίτρινο LED
μπλοκαρισμένος
αναμμένο (LED 5)
Κόκκινο LED
αναμμένο +
Χαμηλή τάση
1 κίτρινο LED
στην είσοδο
αναμμένο (LED 4)
Ανωμαλία
Κόκκινο LED
στην ηλεκτρική
αναμμένο +
τροφοδοσία
1 κίτρινο LED
ή βλάβη
αναμμένο (LED 3)
κυκλοφορητή
Εάν υπάρχουν περισσότεροι συναγερμοί ο κυκλοφορητής θα
εμφανίσει μόνο το συναγερμό με υψηλότερη προτεραιότητα.
Εμφάνιση ενεργών ρυθμίσεων
Με τροφοδοτούμενο τον κυκλοφορητή, πατώντας ελαφρά το κουμπί
(A) μπορείτε να εμφανίσετε την ενεργή διαμόρφωση του κυκλοφορη-
τή (εικ. R). Τα LED δείχνουν τις ενεργές ρυθμίσεις.
Σε αυτή τη φάση δεν μπορεί να γίνει καμία αλλαγή στη διαμόρφωση
του κυκλοφορητή. Αφού περάσουν δύο δευτερόλεπτα από την πίεση
του κουμπιού (A), η διεπαφή χρήστη επανέρχεται στην αρχική εμφά-
νιση κατάστασης λειτουργίας.
Λειτουργία μπλοκαρίσματος κουμπιών
Η λειτουργία μπλοκαρίσματος κουμπιών έχει σκοπό να εμποδίσει την τυ-
χαία αλλαγή των ρυθμίσεων ή την ακατάλληλη χρήση του κυκλοφορητή.
Όταν είναι ενεργοποιημένη η λειτουργία μπλοκαρίσματος, η παρα-
τεταμένη πίεση του κουμπιού (A) δεν είναι εφικτή. Αυτό εμποδίζει το
χρήστη να εισέλθει στην ενότητα ρυθμίσεων του τρόπου λειτουργίας
του κυκλοφορητή.
Η ενεργοποίηση/απενεργοποίηση της λειτουργίας μπλοκαρίσματος
των κουμπιών πραγματοποιείται πιέζοντας για περισσότερο από 10
δευτερόλεπτα το κουμπί (A) (εικ. S). Κατά τη διάρκεια αυτής της ενέρ-
γειας τα LED (C) θα αναβοσβήνουν για 1 δευτερόλεπτο.
εικ. S
Αλλαγή του τρόπου λειτουργίας
Εμφάνιση κατάστασης
λειτουργίας
Εμφάνιση ρύθμισης
154
Κατάσταση
Κατανάλωση σε
ΚΥΚΛΟΦΟΡΗΤΗ
% του P1 MAX (*)
50÷75
μέγιστο επίπεδο
Λειτουργία στο
100
μέγιστο επίπεδο
Κατάσταση
Ενδεχόμενη ΛΥΣΗ
ΚΥΚΛΟΦΟΡΗΤΗ
Προσπάθεια
Περιμένετε ή
εκκίνησης κάθε
ξεμπλοκάρετε τον
1,5 δευτερόλεπτο
άξονα του κινητήρα
Μόνο
προειδοποίηση.
Έλεγχος τάσης
Ο κυκλοφορητής
εισόδου
συνεχίζει να
λειτουργεί
Ελέγξτε την
ηλεκτρική
Ο κυκλοφορητής
τροφοδοσία ή
είναι σταματημένος
αντικαταστήστε
τον κυκλοφορητή
Ρύθμιση
Υπό κανονικές συνθήκες λειτουργίας ο κυκλοφορητής λειτουργεί με
τις εργοστασιακές ρυθμίσεις ή την τελευταία ρύθμιση που έγινε.
Για να αλλάξετε τη διαμόρφωση:
Βεβαιωθείτε ότι η λειτουργία μπλοκαρίσματος κουμπιών είναι απε-
νεργοποιημένη
Πατήστε το κουμπί (A) για περισσότερο από 2 δευτερόλεπτα έως
ότου αρχίσουν να αναβοσβήνουν τα led. Πιέζοντας σύντομα το κου-
μπί (A), σε ένα διάστημα όχι μεγαλύτερο από 10 δευτερόλεπτα, η δι-
επαφή χρήστη θα περάσει στην εμφάνιση των επόμενων ρυθμίσεων.
Οι διάφορες διαθέσιμες ρυθμίσεις θα εμφανιστούν με κυκλική σειρά
Αν δεν πατήσετε το κουμπί (A) η τελευταία επιλεγμένη ρύθμιση τα
αποθηκευτεί στη μνήμη (εικ. R).
Πατώντας το κουμπί (A) θα μπορείτε εκ νέου να περάσετε στην "εμ-
φάνιση των ενεργών ρυθμίσεων" και να επαληθεύσετε αν τα LED (B)
και (C) δείχνουν, για 2 δευτερόλεπτα, την τελευταία ρύθμιση που έγινε
Αν δεν πατήσετε το κουμπί (A) για περισσότερο από 2 δευτερόλεπτα η
διεπαφή χρήστη θα περάσει στην "εμφάνιση κατάστασης λειτουργίας".
οι διαθέσιμες ρυθμίσεις αναφέρονται στην εικ. T μαζί με την αντιστοι-
χεί παρουσίαση των LED (B) και (C).
7 m
1
6 m
2 (*)
5 m
3
4 m
4
(*) τιμή ρυθμισμένη από το εργοστάσιο
R
κόκκινος
G
κίτρινο
ΣΗΜΑΝΤΙΚΟ
Στην περίπτωση ρύθμισης των καμπυλών 3 (5 μέτρα) ή 4 (4 μέτρα)
απαιτείται αντικατάσταση του by-pass με αυτό που προμηθεύεται
μαζί με τη συσκευή ακολουθώντας τη διαδικασία που παρατίθεται
παρακάτω.
4.6
Αντικατάσταση by-pass (εικ. 30)
- Διακόψτε την ηλεκτρική τροφοδοσία γυρίζοντας το γενικό διακόπτη
της εγκατάστασης στη θέση "σβηστό"
- Κλείστε τις βάνες των εγκαταστάσεων και αδειάστε το κύκλωμα
θέρμανσης του λέβητα.
- Αφαιρέστε το κλιπ στερέωση του καπακιού του σώματος του by-
pass (1).
- Αφαιρέστε το καπάκι του σώματος του by-pass (2).
- Αντικαταστήστε τη βαλβίδα by-pass (3) με την προμηθευόμενη.
- Επανατοποθετήστε το καπάκι του σώματος by-pass και το κλιπ.
4.7
Φωτεινές ενδείξεις και ανωμαλίες
Πράσινο Led
Σβηστό = λέβητας σε αναμονή (stand-by), δεν υπάρχει φλόγα.
Αναμμένο = καυστήρας αναμμένος, ο λέβητας λειτουργεί κανονικά.
Κόκκινο Led
Σε περίπτωση παύσης: εμφάνιση μόνο του κωδικού ανωμαλίας που
αναβοσβήνει στην ψηφιακή οθόνη.
Σε περίπτωση εμπλοκής: κόκκινο led αναμμένο και εμφάνιση του κω-
δικού ανωμαλίας να αναβοσβήνει στην ψηφιακή οθόνη.
Ο κωδικός ανωμαλίας δεν εμφανίζεται στην κατάσταση
απεμπλοκή), για να εμφανιστεί τοποθετήστε τον επιλογέα λειτουργί-
ας στη θέση
ή
(εικ. 31).
Αντίθετα εμφανίζεται κατά τη διάρκεια ανάλυσης της καύσης και κατά
την αντιπαγετική φάση.
Για την αποκατάσταση λειτουργίας πρέπει να τοποθετήσετε τον επι-
λογέα λειτουργίας στη θέση
ναφέρετε στη συνέχεια στην επιθυμητή θέση: καλοκαίρι ή χειμώνας.
Αν οι προσπάθειες απεμπλοκής δεν ενεργοποιούν τη λειτουργία του
λέβητα, επικοινωνήστε με την Υπηρεσία Τεχνικής Υποστήριξης.
LED 1
LED 2
LED 3
LED 4
LED 5
rosso
giallo
giallo
giallo
giallo
R
G
G
G
G
(*) valore settato da fabbrica
εικ. T
(σβηστό/
(σβηστό/απεμπλοκή) και να τον επα-
