13. Remplacer le joint torique (51,8) et installer le corps d'indication
(8).
• Respecter l'orientation de la bague du ressort (10) et du
corps d'indication (8), comme indiqué sur la fig. Remonter le
corps d'indication.
14. Pousser le corps d'indication (8) vers le bas, contre le ressort.
15. Installer les quatre vis (fig. Démonter le corps d'indication, 2e
partie, pos. 7) et les serrer avec précaution à l'aide d'une clé
dynamométrique.
• Couple : 0,76 Nm
51.7
10

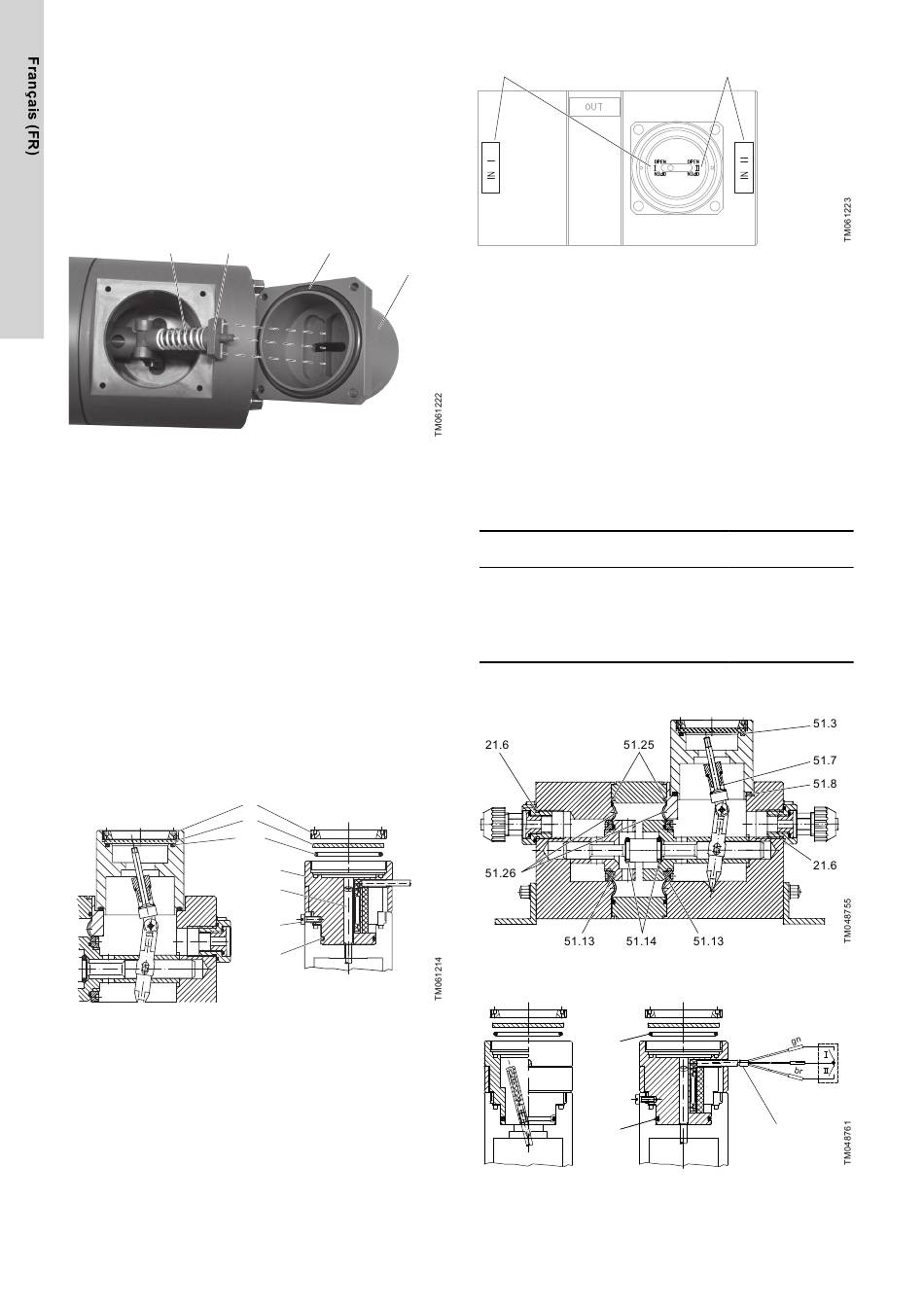

Remonter le corps d'indication
Les étapes suivantes font référence à la fig. Remonter le
corps d'indication.
16. Si le corps optionnel d'indication avec émetteur de signal (B) est
installé :
• Remplacer le joint torique (29,5).
• Visser l'aiguille aimantée (5) avec précaution.
• Installer le corps d'émetteur (4). S'assurer que le câble n'est
pas endommagé.
• Visser les vis de serrage (6) avec précaution.
• Reconnecter le raccordement électrique à l'armoire de
commande.
17. Remplacer le joint torique (51,3).
18. Installer et aligner le verre d'indication (2) comme indiqué à la
fig. Alignement de la vitre d'indication.
19. Installer et serrer la bague d'appui (1) à l'aide d'une clé
appropriée.
A
51.3
Remonter le corps d'indication
42
51.8
8
B
1
2
4
5
6
29.5
I
Alignement de la vitre d'indication
20. Remplacer les joints toriques ou le scotch PTFE (selon le type
de raccord, voir paragraphe Raccords) sur les raccords d'entrée
et de sortie.
21. Remonter les raccords d'entrée et de sortie puis les serrer avec
précaution.
L'inverseur est désormais prêt à être installé dans le système.
Suivre les instructions du paragraphe Mise en service.
Informations connexes
4.1.3 Raccords
7.5.1 Démontage
7.6 Pièces détachées
7.6.1 Set de pièces détachées
Description
Set de pièces détachées incluant :
Joints toriques
(21,6, 29,5, 51,3, 51,8, 51,13, 51,14, 51,25)
Membrane (51,26)
Ressort pression (51,7)
Si d'autres pièces sont défectueuses, renvoyer l'inverseur à l'usine
afin qu'il soit réparé ou remplacé.
Inverseur en dépression 189
51.3
29.5
Émetteur de signal pour indication à distance (optionnel)
II
Numéro de com-
mande
91835829
wh
1
