5.13 RÉGLAGE UNITÉ À EAU RÉFRIGÉRÉE
Les unités à eau réfrigérée utilisent un système hydraulique pour le réglage de la température. La modulation de la puis-
sance frigorifique de l'unité sera effectuée par le réglage d'une vanne avec signal de commande 0-10 V.
Le paramètre « Type machine » (Configuration fabricant - Type machine) permet de configurer le type de réglage de la
température avec système à eau réfrigérée (Eau réfrigérée).
5.13.1 GESTION DU CIRCUIT HYDRAULIQUE À EAU RÉFRIGÉRÉE

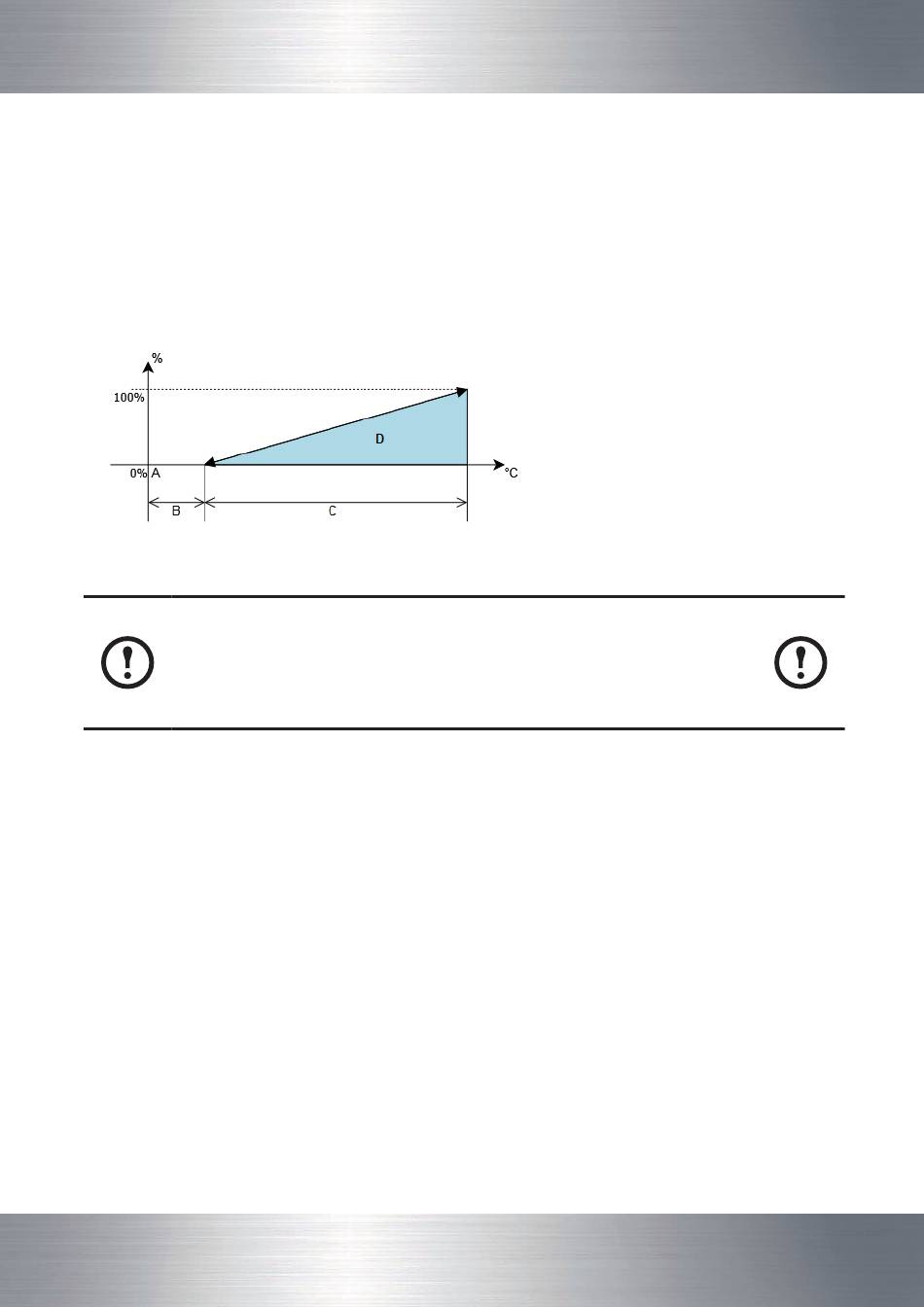

SURVEY est en mesure de gérer un circuit hydraulique avec réglage par signal de commande 0-10 V. Les figures suivantes
3
représentent le diagramme de commande de la vanne avec réglage proportionnel de température :
5.14 RÉGLAGE DES UNITÉS TWO SOURCES
Les unités two sources ne peuvent pas avoir les deux sources de refroidissement à expansion
En présence de circuit à expansion directe, l'un des circuits sera toujours à eau réfrigérée.
Les unités avec système two sources ont à l'intérieur deux sources distinctes de refroidissement, l'une primaire pour le ré-
glage normal et l'autre secondaire d'urgence en cas de problèmes à la source primaire.
Le système two sources avec source de refroidissement primaire à eau réfrigérée est géré par la détection de la température
de l'eau à l'entrée du circuit primaire.
Le paramètre « Température eau IN 1/Free cooling » (Configuration fabricant - Sondes) permet de configurer la sonde de
détection de la température de l'eau à l'entrée du circuit à eau réfrigérée.
Le paramètre « Type machine » (Configuration fabricant - Type machine) permet de configurer le type de réglage de la
température avec système two sources à eau ou à expansion directe (Two sources).
Le paramètre « Sélection source primaire » (Configuration fabricant - Type machine) permet de configurer le type de re-
froidissement primaire parmi Eau réfrigérée et Expansion directe.
Le paramètre « Sélection source secondaire » (Configuration fabricant - Type machine) permet de configurer le type de
refroidissement secondaire parmi Eau réfrigérée et Expansion directe.
A Point de consigne Température (Menu
principal - Point de consigne)
B Zone morte température (Configuration
fabricant - Zone morte)
C Bande proportionnelle (Configuration
utilisateur - Température)
D Réglage vanne
ATTENTION !
directe.
RÉGULATEUR ÉLECTRONIQUE SURVEY 83
