5.17.3 GESTION DES ALARMES SONDE DE TEMPÉRATURE FREE COOLING
Si la sonde de température de free cooling devait être en panne ou débranchée, SURVEY
rature eau IN 1/Free cooling ».
Cette alarme arrête le fonctionnement du free cooling et active les composants du circuit secondaire.
5.18
RÉGLAGE DU DRY COOLER
Dans les unités avec circuit hydraulique, et surtout dans les unités avec système de free cooling, il est possible d'avoir un
réglage de vitesse pour les ventilateurs dry cooler (refroidisseur de liquide) qui fournira de l'eau à l'unité.
Le paramètre « Température eau IN 1/Free cooling » (Configuration fabricant - Sondes) permet de configurer la sonde de
détection de l'eau à l'entrée du circuit hydraulique.
Le paramètre « Réglage dry cooler » (Configuration fabricant - Dry cooler) permet d'activer le réglage du dry cooler. Les
options suivantes peuvent être sélectionnées :
1) Non : Aucun type de réglage du dry cooler n'est présent dans l'unité, par conséquent il est désactivé.
2) Point de consigne fixe : Le dry cooler sera réglé avec point de consigne fixe.
3) Point de consigne automatique : Le dry cooler sera réglé avec point de consigne variable. Le point de consigne du réglage
sera automatiquement calculé sur la base des conditions de travail (voir les chapitres suivants).
Le paramètre « Type de réglage » (Configuration fabricant - Dry cooler) permet de configurer le type de réglage du dry
cooler. On peut sélectionner parmi les types de réglages suivants :
1) Proportionnel : Le dry cooler sera réglé par un signal 0-10 V proportionnel (voir les chapitres suivants).
2) Zone morte : Le dry cooler sera réglé par un signal 0-10 V incrémentiel (voir les chapitres suivants).
5.18.1 RÉGLAGE PROPORTIONNEL DU DRY COOLER
Ce type de réglage est optimal quand on souhaite que la vitesse des ventilateurs soit inversement proportionnelle à l'« éloi-
gnement » de la grandeur de réglage de la valeur idéale (Point de consigne) par rapport à la valeur maximale qu'on souhaite obtenir
(Bande proportionnelle).

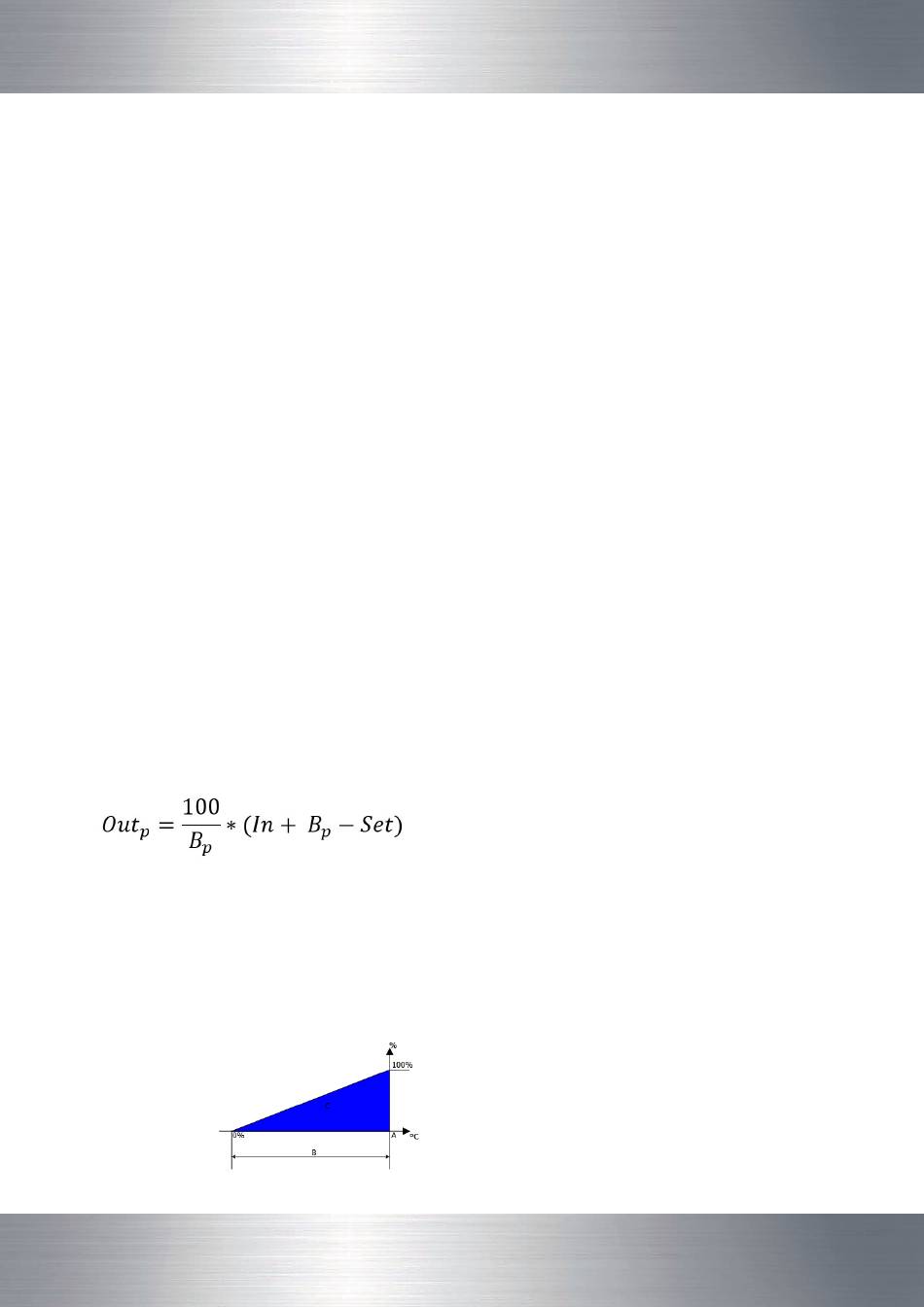

La sortie de commande du dry cooler est réglée sur la base de la formule suivante :
Le paramètre « Vitesse minimale ventilateurs » (Configuration fabricant - Dry cooler) permet de configurer la demande de
fonctionnement minimale à laquelle le dry cooler pourra être réglé.
Le paramètre « Vitesse maximale ventilateurs » (Configuration fabricant - Dry cooler) permet de configurer la demande de
fonctionnement maximale à laquelle le dry cooler pourra être réglé.
Le graphique ci-dessous représente le réglage proportionnel :
Où :
•
Out
est l'erreur proportionnelle
p
•
Bp est le paramètre « Bande proportionnelle dry cooler »
(Configuration utilisateur - Dry cooler)
•
In est la valeur de température de l'eau à l'entrée de l'unité
•
Set est le paramètre « Point de consigne dry cooler » (Confi-
guration utilisateur - Dry cooler)
A
Point de consigne dry cooler (Configura-
tion utilisateur - Dry cooler)
B
Bande proportionnelle dry cooler (Confi-
guration utilisateur - Dry cooler)
C
Réglage du dry cooler
RÉGULATEUR ÉLECTRONIQUE SURVEY
génère l'« Alarme sonde tempé-
3
3
89
