CLOSE CONTROL AIR CONDITIONERS
5.10.15 ALARME BASSE PRESSION D'ÉVAPORATION
Une pression d'aspiration en dessous des valeurs standards comporte une surcharge de travail pour le compresseur. Le
réfrigérant sera grandement surchauffé par l'évaporateur et arrivera au compresseur à une température au-dessus de sa valeur ac-
ceptable. Cela provoque une surchauffe anormale des enroulements du moteur en particulier, et des parties mécaniques du com-
presseur en général.
Afin d'améliorer la protection des compresseurs, SURVEY
la valeur de pression d'évaporation devait descendre en dessus de 6,0 Barg (-4,0 °C), le compresseur sera arrêté pour empêcher qu'il
ne s'abîme et l'« Alarme basse pression compresseur (1-2) » sera déclenchée.
Une faible température de l'air extérieur pourrait provoquer une migration de réfrigérant à l'intérieur du condenseur. Ce
phénomène pourrait favoriser une condition de basse pression pendant les premières minutes de fonctionnement du compresseur.
Afin d'éviter de fausses alarmes, dans des conditions de faible température extérieure, l'alarme de basse pression est re-
tardée de 60 secondes au départ du compresseur. Le paramètre « Retard basse pression compresseurs » (Configuration fabricant
- Gestion des alarmes) permet de retarder l'intervention de l'alarme.
5.10.16 GESTION DE LA HAUTE TEMPÉRATURE D'ÉVACUATION DES COMPRESSEURS
Une haute température d'évacuation du compresseur peut engendrer plusieurs problèmes au compresseur et au circuit fri-
gorifique. Afin d'améliorer la protection des compresseurs, toutes les unités sont équipées d'une sonde de température d'évacuation
du compresseur, installée sur chaque circuit. Cette sonde a la fonction de vérifier que la température d'évacuation ne dépasse pas le
seuil d'endommagement du compresseur.
La gestion de la température d'évacuation est réalisée avec deux seuils d'intervention différents :
1) Seuil de protection température d'évacuation (85,0 °C par défaut) : Si la température d'évacuation devait dépasser ce
seuil, la demande du compresseur serait réduite afin de maintenir la température évacuation en dessous du seuil. Aucune
alarme n'est générée par le contrôleur et l'unité continue à fonctionner régulièrement. Cette option n'est valable que pour
les compresseurs contrôlés par inverseur.
2) Seuil alarme température d'évacuation (90,0°C par défaut) : Si la température d'évacuation devait dépasser ce seuil, le
compresseur serait immédiatement arrêté par l'« Alarme haute température d'évacuation compresseur (1-2) ».
Afin d'éviter de fausses alarmes dans des situations transitoires, l'alarme de haute température d'évacuation est retardée.
Le paramètre « Retard alarmes haute température d'évacuation compresseurs » (Configuration fabricant - Gestion des alarmes)
permet de retarder l'intervention de l'alarme.
5.10.17 ALARME BAS RAPPORT DE COMPRESSION
Un rapport de compression, c'est-à-dire le rapport entre les pressions du circuit, trop petit indique que le compresseur n'est
pas en train de comprimer le réfrigérant de manière correcte. Les causes possibles sont une rupture mécanique du compresseur, un
mauvais sens de rotation du compresseur ou une condition de travail erronée. Cela provoque une surchauffe anormale des enroule-
ments du moteur en particulier, et des parties mécaniques du compresseur en général.
Afin d'améliorer la protection des compresseurs, SURVEY

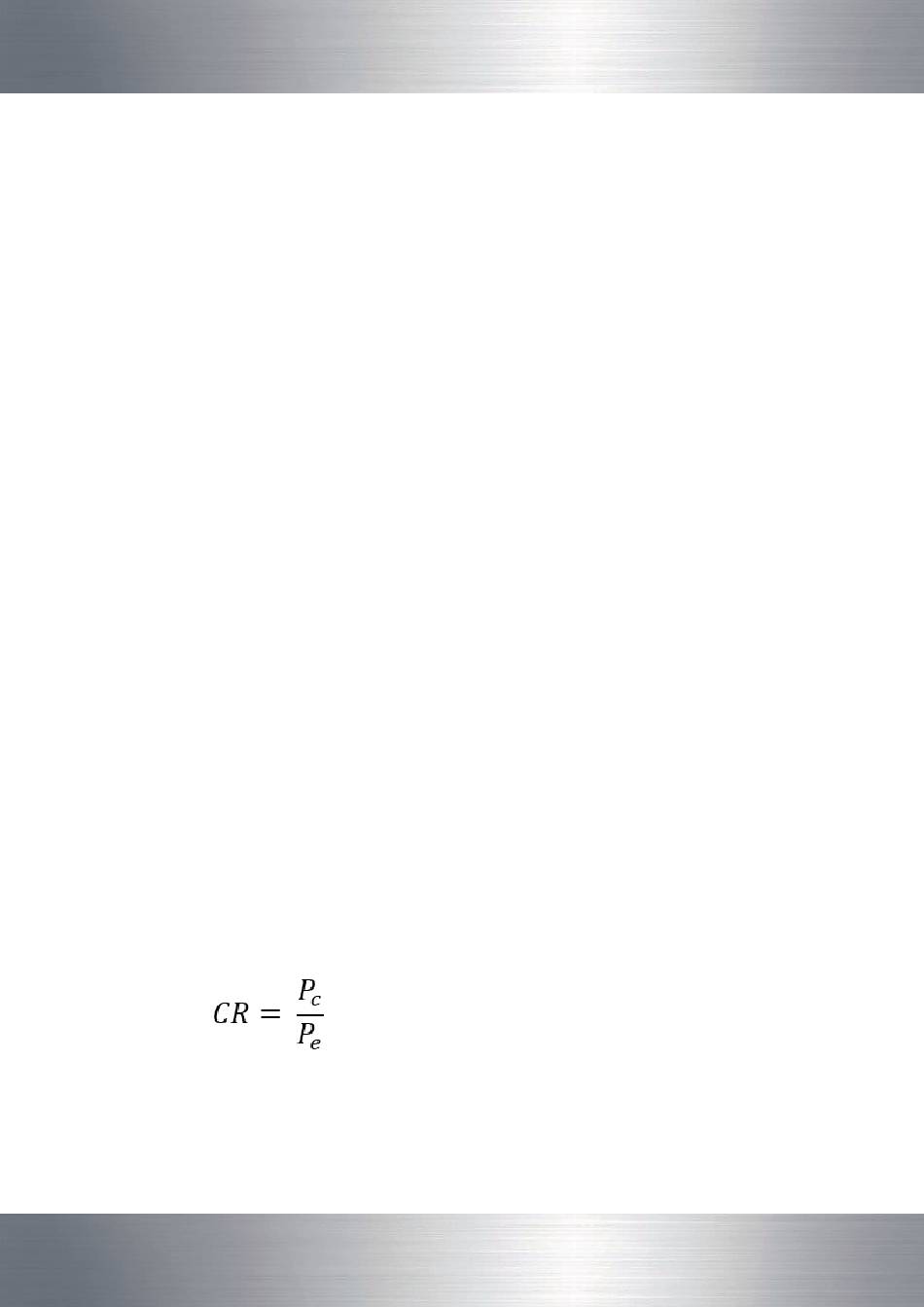

l'intermédiaire du calcul suivant :
Si le rapport de compression CR devait être inférieur à 1,6, le compresseur est arrêté et l'« Alarme basse compression
compresseur (1-2) » se déclenche.
Afin d'éviter de fausses alarmes dans des situations transitoires, l'alarme de bas rapport de compression est retardée. Le pa-
ramètre « Retard alarmes basse compression compresseurs » (Configuration fabricant - Gestion des alarmes) permet de retarder
l'intervention de l'alarme.
76 MANUEL TECHNIQUE
contrôle constamment la valeur de la pression d'évaporation. Si
3
contrôle constamment la valeur du rapport de compression, par
3
Où :
•
CR est le rapport de compression (compression ratio)
•
P
est la pression de condensation en bars absolus
c
•
P
est la pression d'évaporation en bars absolus
e
