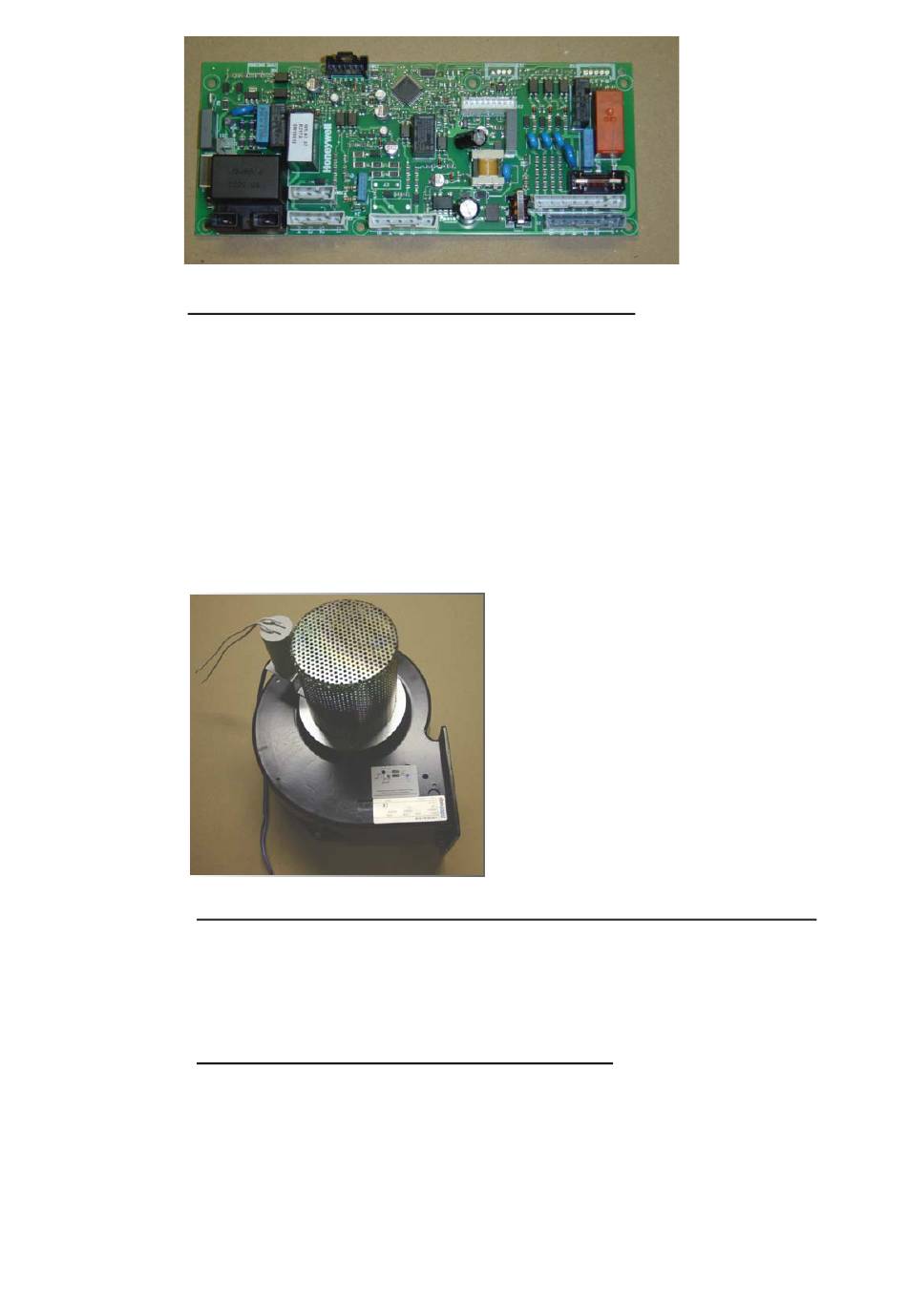

Relais d'allumage

11.2.5 Moteur et pales du ventilateur de l'extracteur

Enlever toute la saleté et la graisse du moteur, du caisson et des pales de l'extracteur des gaz
brûlés. Les roulements du moteur du ventilateur de l'extracteur sont lubrifi és à vie.
Suivre ces instructions en remplaçant le moteur et les pales du ventilateur de l'extracteur.
1. Couper l'alimentation de gaz et l'alimentation électrique.
2. Ouvrir le panneau de service de l'appareil.
3. Déconnecter les 3 câbles de raccordement du moteur ventilateur de l'extracteur au relais
d'allumage et à la vis de terre (sur le panneau des contrôles).
4. Enlever les vis qui attachent la plaque moteur au caisson ventilateur, en tenant le moteur.
Enlever l'ensemble moteur et pales de l'appareil.
5. Remonter à nouveau moteur du ventilateur et extracteur avec pales.
6. Consulter le schéma électrique afi n de bien connecter les câbles.
7. Enclencher l'électricité et ouvrir le robinet de gaz. Laisser démarrer l'appareil selon les in-
structions et vérifi er le bon fonctionnement. Fermer le panneau de service.
Figure 24
UESA 035-3/102-3
11.2.6 Système d'arrivée d'air comburant & d'évacuation des gaz brûlés
Vérifi er le système complet au moins une fois l'an. Cette inspection concerne tous
les raccordements, soudures et composants du conduit d'évacuation des gaz brûlés.
Remplacer tous les composants cassés ou fortement corrodés.

11.2.7 Evacuation des produits de condensation

Un entretien au moins une fois par an est recommandée. Démonter les siphons - rincer
les siphons avec de l'eau propre afi n d'enlever toute accumulation de dépôts.
si les conduites d'écoulement ne sont pas endommagées. S'assurer que
d'égout sanitaire ne soit pas obstrué.
