Vue multicanal
9.2 Vue multicanal dans le groupe fonctionnel "Machine"
Affichage/masquage de la vue multicanal
...
238
1.

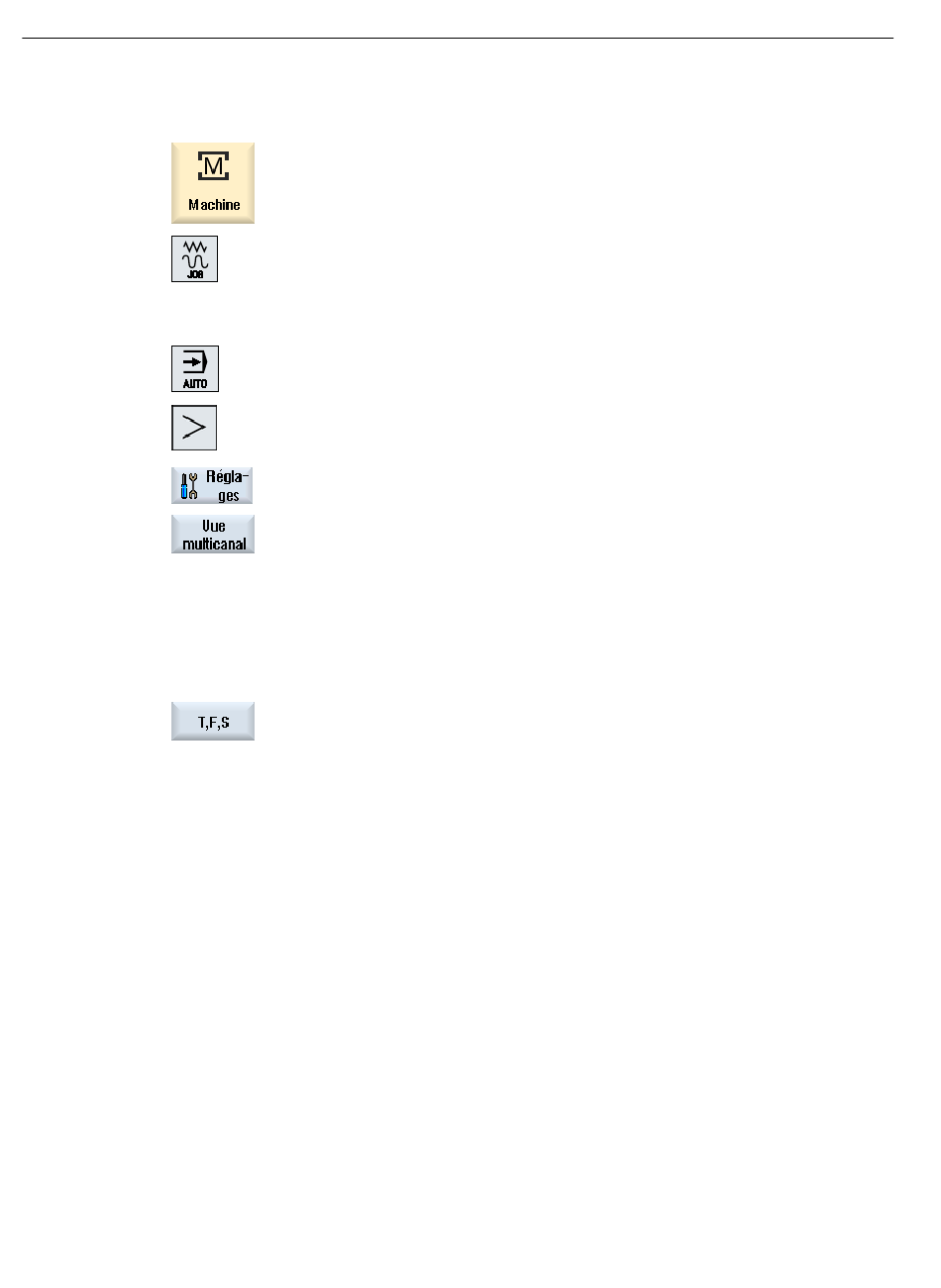

Sélectionnez le groupe fonctionnel "Machine".
2.
Sélectionnez le mode "JOG", "MDA" ou "AUTO".
3.
Actionner la touche d'accès au menu suivant, puis la touche logi‐
cielle "Réglages".
4.
Actionnez la touche logicielle "Vue multicanal".
5.
Dans la fenêtre "Réglages pour Vue multicanal", sélectionnez l'en‐
trée de votre choix (par ex. "2 canaux") dans le champ de sélection
"Vue" et définissez les canaux ainsi que leur ordre d'affichage.
Dans l'écran de base des modes "AUTO", "MDA" et JOG", les fenêtres
supérieures des colonnes de canal gauche et droite sont occupées
par la fenêtre des valeurs réelles.
6.
Actionnez les touches logicielles "T,F,S" si vous souhaitez afficher la
fenêtre "T,F,S".
La fenêtre "T,F,S" s'affiche dans la fenêtre inférieure des colonnes de
canal gauche et droite.
Remarque :
La touche logicielle "T,F,S" n'est présente que sur les tableaux de
commande plus petits, c'est-à-dire jusqu'à OP012.
Manuel d'utilisation, 10/2020, A5E48384812D AB
