Définir un point de référence
Etant donné que l'origine du fichier DXF diverge généralement de l'origine du dessin CAO, vous
définissez ici un point de référence.
Marche à suivre
Universal
Manuel d'utilisation, 10/2020, A5E48384812D AB
2.

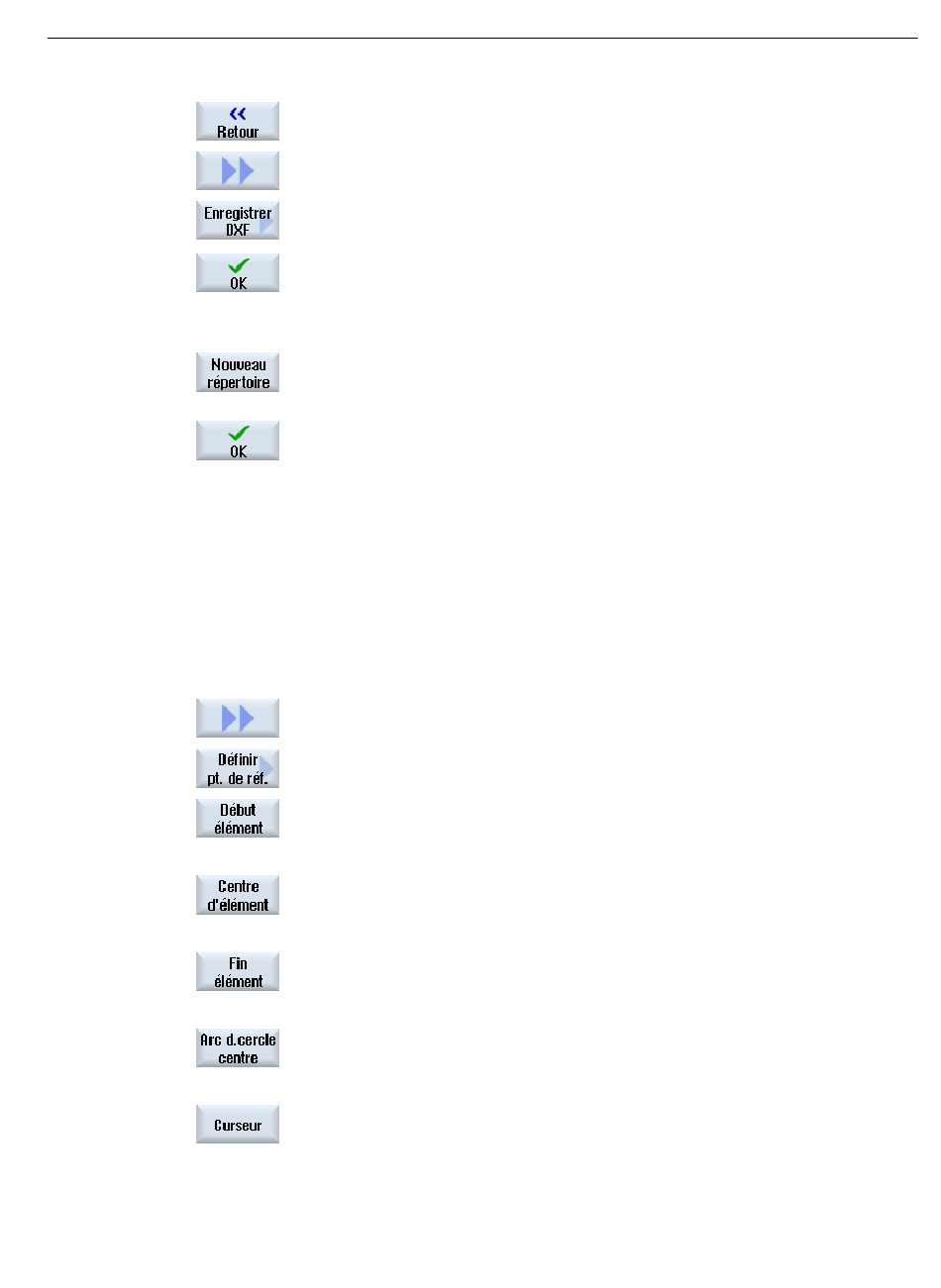

Actionnez les touches logicielles "Retour" et ">>".
3.
Actionnez la touche logicielle "Enregistrer DXF".
4.
Saisissez le nom de votre choix dans la fenêtre "Enregistrer données DXF"
et actionnez "OK".
La fenêtre "Enregistrer sous" s'ouvre.
5.
Sélectionnez l'emplacement de stockage de votre choix.
6.
Au besoin, actionnez la touche logicielle "Nouveau répertoire", saisissez le
nom de votre choix dans la fenêtre "Nouveau répertoire" et actionnez la
touche logicielle "OK" pour créer le répertoire.
7.
Actionnez la touche logicielle "OK".
1.
Le fichier DXF est ouvert dans l'éditeur.
2.
Actionnez les touches logicielles ">>" et "Déf. point de réf.".
3.
Actionnez la touche logicielle "Début élément" afin de placer l'origine sur
le début de l'élément sélectionné.
-OU-
Actionnez la touche logicielle "Centre élément" afin de placer l'origine sur
le centre de l'élément sélectionné.
-OU-
Actionnez la touche logicielle "Fin élément" afin de placer l'origine sur la
fin de l'élément sélectionné.
-OU-
Actionnez la touche logicielle "Centre arc" afin de placer l'origine sur le
centre d'un arc de cercle.
-OU-
Actionnez la touche logicielle "Curseur", afin de définir l'origine par une
position de curseur quelconque.
Usinage de la pièce
6.17 Travailler avec des fichiers DXF
185
