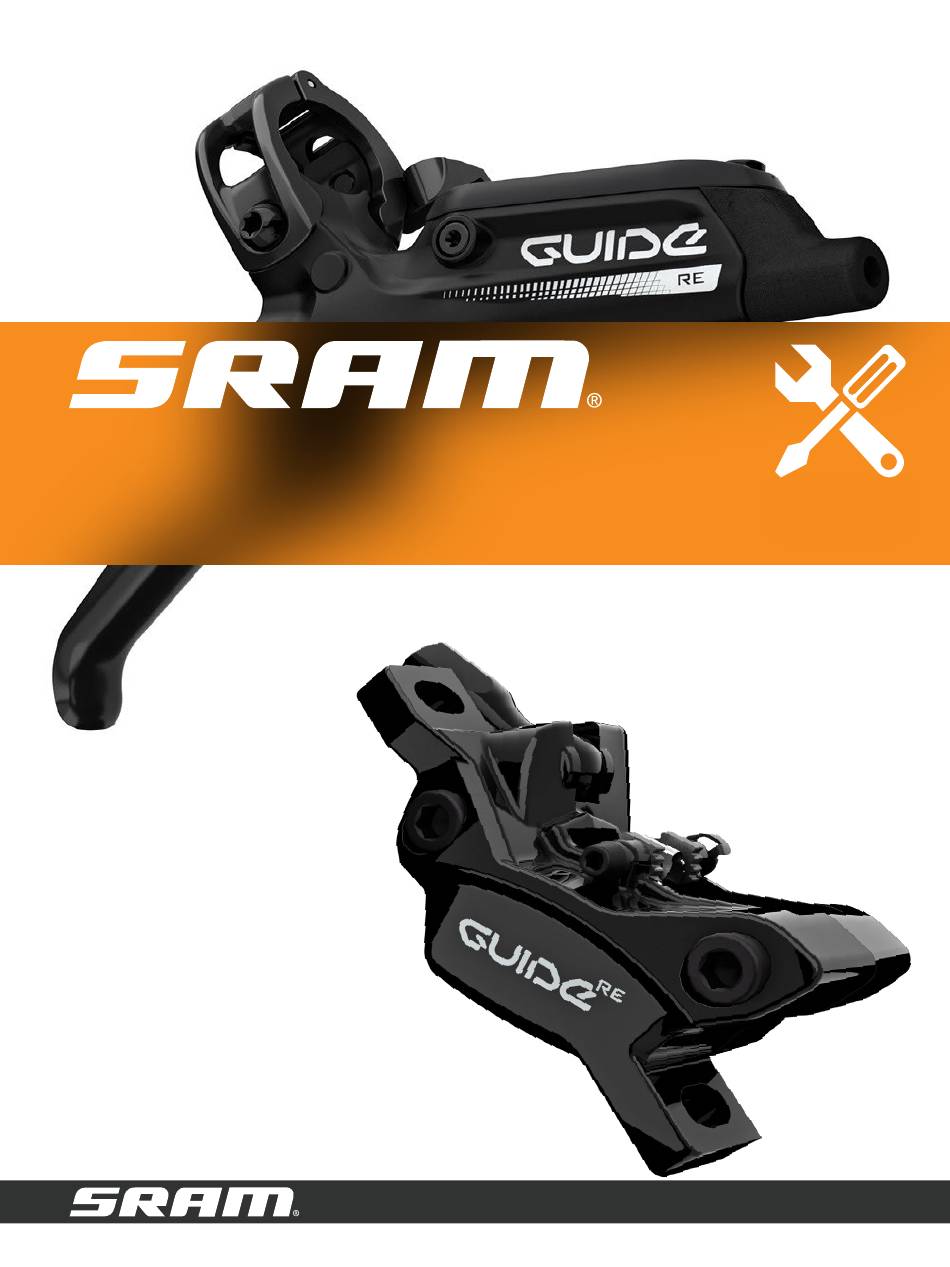

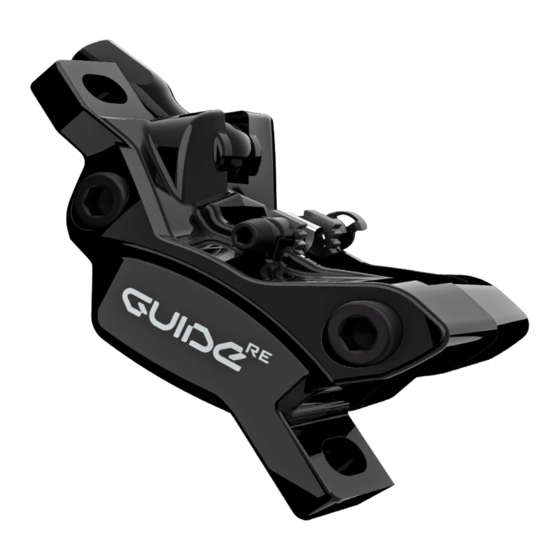

2017-2019 Guide™ RE
m a n u e l
d'entretien
GEN.0000000005822 Rev C
© 2021 SRAM, LLC

Publicité

Table des Matières
loading

Manuels Connexes pour SRAM Guide RE

Sommaire des Matières pour SRAM Guide RE

  • Page 1 2017-2019 Guide™ RE m a n u e l d’entretien GEN.0000000005822 Rev C © 2021 SRAM, LLC...
  • Page 2 (2) ans à compter de leur date d’achat d’origine. SRAM garantit que toutes les roues et jantes Zipp MOTO ne présentent pas de défauts de matériaux ou de fabrication pendant la durée de vie de ces produits.
  • Page 3 LA SÉCURITÉ AVANT TOUT ! Nous nous soucions de VOTRE sécurité. Portez toujours des lunettes de sécurité et des gants de protection lorsque vous procédez à l’entretien de produits SRAM®. Pensez à vous protéger ! Portez toujours vos équipements de sécurité !

  • Page 4: Table Des Matières

    TABLE DES MATIÈRES ENTRETIEN DES SYSTÈMES DE FREINAGE SRAM® GUIDE™ ......................5 PROCÉDURES D’ENTRETIEN ............................................6 DÉPANNAGE .........................................7 ENTRETIEN DU LEVIER .......................................8 DÉMONTAGE DE LA POIGNÉE DU LEVIER ......................................9 DÉMONTAGE DE L’UNITÉ DU PISTON ........................................12 INSTALLATION DE L’UNITÉ DU PISTON ......................................... 13 INSTALLATION DE LA POIGNÉE DU LEVIER ......................................

  • Page 5: Entretien Des Systèmes De Freinage Sram® Guide

    Les systèmes de freinage SRAM doivent être entretenus à intervalles réguliers pour en assurer le fonctionnement optimal. En cas de fuite de liquide dans le système de freinage, il se peut que des pièces internes mobiles soient abîmées ou usées.

  • Page 6: Procédures D'entretien

    P r o c é d u r e s d ’ e n t r e t i e n Les procédures suivantes doivent être réalisées au cours de l’entretien, sauf mention contraire. Nettoyez la pièce avec de l’alcool isopropylique et un chiffon propre non pelucheux.

  • Page 7: Dépannage

    D é p a n n a g e AVI S Ne pas appliquer de graisse ou de liquide de frein DOT sur les pistons de l’étrier lors des procédures de dépannage. L’utilisation de graisse ou de liquide de frein DOT peut diminuer les performances de freinage et provoquer le frottement du disque. En cas de course de levier de frein trop longue ou d’une sensation spongieuse au niveau des freins, réalisez les étapes suivantes avant de purger le système : Serrez le vélo dans un trépied d’atelier.

  • Page 8: Entretien Du Levier

    SRAM, veillez à n’utiliser que du liquide de frein DOT 5.1 ou 4. • Graisse SRAM ou AVID® DOT. Dans le cas où de la graisse SRAM ou AVID DOT ne serait pas disponible, veillez à n’utiliser qu’une graisse compatible DOT.

  • Page 9: Démontage De La Poignée Du Levier

    Pour de meilleurs résultats, utilisez uniquement du liquide de frein DOT 5.1 SRAM® High-Performance. Si vous n’avez pas de liquide SRAM, veillez à n’utiliser que du liquide de frein DOT 5.1 ou 4. Démontage de la poignée du levier...
  • Page 10 Retirez les boulons du capuchon du réservoir. Clé TORX® T10 Retirez le couvercle du réservoir, ainsi que la vessie, hors du corps du levier. Versez le liquide restant contenu dans le corps du levier de frein dans un récipient prévu à cet effet. Séparez la vessie et le couvercle du réservoir.
  • Page 11 Le cas échéant: Retirez la cheville de fixation. Pointe Retirez le boulon de maintien. Clé TORX® T8 Délogez la clavette du pivot. Retirez la poignée du levier hors du corps du levier. Le levier lever est composé de quatre éléments : le levier lui-même, l’unité...

  • Page 12: Démontage De L'unité Du Piston

    D é m o n t a g e d e l ’ u n i t é d u p i s t o n Retirez les douilles situées de chaque côté de la poignée du levier. À l’aide d’une longue pince pour anneaux élastiques internes, appuyez fermement vers le bas sur le corps du levier pour retirer l’anneau élastique.

  • Page 13: Installation De L'unité Du Piston

    Vous pouvez également utiliser de la graisse AVID® DOT ou une graisse compatible DOT 5.1 ou DOT 4 comme lubrifiant. Liquide de frein DOT 5.1 SRAM High-Performance Installez la nouvelle unité du piston. Vaporisez de l'alcool isopropylique sur le corps du levier ainsi que sur vos deux gants, puis nettoyez le tout avec un chiffon.

  • Page 14: Installation De La Poignée Du Levier

    I n s t a l l a t i o n d e l a p o i g n é e d u l e v i e r Insérez les douilles de chaque côté de la poignée du levier. Insérez l’unité...
  • Page 15 Appliquez une petite quantité de Loctite® Threadlocker Blue 242® sur le boulon de maintien. Vissez le boulon de maintien dans le corps du levier. Serrez le boulon de maintien à un couple compris entre 2,7 et 3,2 N·m. Douille T8 TORX® 2,7-3,2 N·m Le cas échéant: Installez une cheville de fixation neuve.
  • Page 16 ⚠ AV ERTI S SEM ENT Pour tous les freins SRAM équipés d’une olive de compression et d’un raccord cannelé, il faut utiliser un raccord cannelé SJ (Stealth-a- majig) neuf et une olive de compression SJ neuve de couleur rouge au moment du remontage.
  • Page 17 Appliquez de la graisse DOT sur l’extérieur de l’olive de compression ainsi que sur le filetage de l’écrou de compression. Appliquez de la graisse SRAM® DOT sur l’écrou de compression et installez le raccord de compression avec son écrou sur le levier.

  • Page 18: Entretien De L'étrier

    • Kit de purge pour freins SRAM (comprend : cale de purge et raccord DOT 5.1 ou 4. Bleeding Edge™) • Graisse SRAM ou AVID® DOT. Dans le cas où de la graisse SRAM ou • Écarteur de plaquettes AVID DOT ne serait pas disponible, veillez à n’utiliser qu’une graisse compatible DOT.

  • Page 19: Démontage Des Plaquettes De Frein De L'étrier

    D é m o n t a g e d e s p l a q u e t t e s d e f r e i n d e l ’ é t r i e r Retirez l'étrier de frein de la fourche ou du cadre. Retirez la patte de montage ainsi que toute la visserie de l’étrier puis mettez les pièces de côté...

  • Page 20: Démontage Des Pistons De L'étrier

    D é m o n t a g e d e s p i s t o n s d e l ’ é t r i e r AVI S Le liquide de frein DOT endommage les surfaces peintes. Si du liquide entre en contact avec une surface peinte (comme celle du cadre) ou avec les décors imprimés sur les freins, essuyez-le immédiatement puis nettoyez les surfaces à...
  • Page 21 Retirez les pistons. À l’aide d’une pointe, piquez le joint de chaque piston situé dans les moitiés interne et externe du corps de l’étrier et retirez-le. Mettez en place un joint neuf à l’intérieur de chaque moitié du corps de l’étrier. AVI S Veillez à...

  • Page 22: Installation Des Pistons De L'étrier

    Pour un fonctionnement optimal des freins, utilisez uniquement du liquide de frein DOT 5.1 SRAM High-Performance. Si vous n’avez pas de liquide SRAM, veillez à n’utiliser que du liquide de frein DOT 5.1 ou 4. N’utilisez pas de graisse. La graisse empêche les pistons de rentrer complètement dans leur logement à...
  • Page 23 ⚠ AV ERTI S SEM ENT Pour tous les freins SRAM équipés d’une olive de compression et d’un raccord cannelé, il faut utiliser un raccord cannelé SJ (Stealth-a- majig) neuf et une olive de compression SJ neuve de couleur rouge au moment du remontage.
  • Page 24 La purge des freins élimine tout le liquide contenu dans le système. Vous devez purger les freins après chaque entretien de l’étrier de frein et/ou du levier. Pour obtenir les instructions de purge des freins et de raccourcissement de la durite, consultez le site www.sram.com/service. Installation des pistons de l’étrier...

  • Page 25: Procédure De Rodage Des Plaquettes Et Des Disques De Frein

    Cette couche de transfert garantit des performances de freinage optimales. Une vidéo sur le processus de rodage est disponible sur le site www.sram.com/service. ⚠ ⚠ AV ERTI S S EMEN T – RISQUE DE CHUTE La procédure de rodage exige que vous réalisiez des freinages appuyés.
  • Page 26 PowerLock®, PowerTap®, Qollector®, Quarq®, RacerMate®, Reba®, Rock Shox®, Ruktion®, Service Course®, ShockWiz®, SID®, Single Digit®, Speed Dial®, Speed Weaponry®, Spinscan®, SRAM®, SRAM APEX®, SRAM EAGLE®, SRAM FORCE®, SRAM RED®, SRAM RIVAL®, Stylo®, TIME®, Truvativ®, TyreWiz®, UDH®, Varicrank®, Velotron®, X0®, X01®, X-SYNC®, XX1®, Zipp®...
  • Page 27 ASIAN HEADQUARTERS WORLD HEADQUARTERS EUROPEAN HEADQUARTERS SRAM Taiwan SRAM LLC SRAM Europe No. 1598-8 Chung Shan Road 1000 W. Fulton Market, 4th Floor Paasbosweg 14-16 Shen Kang Hsiang, Taichung City Chicago, Illinois 60607 3862ZS Nijkerk Taiwan R.O.C. U.S.A. The Netherlands...
