2. Montage et mise en service
1
Profilé de
montage
2
Canal optique de
la caméra
Hauteur lumi
neuse : 40 mm
Passage lumi
neux : 60 mm
3
Surface en verre
des supports de
prisme (orifice de
sortie du rayon
laser)

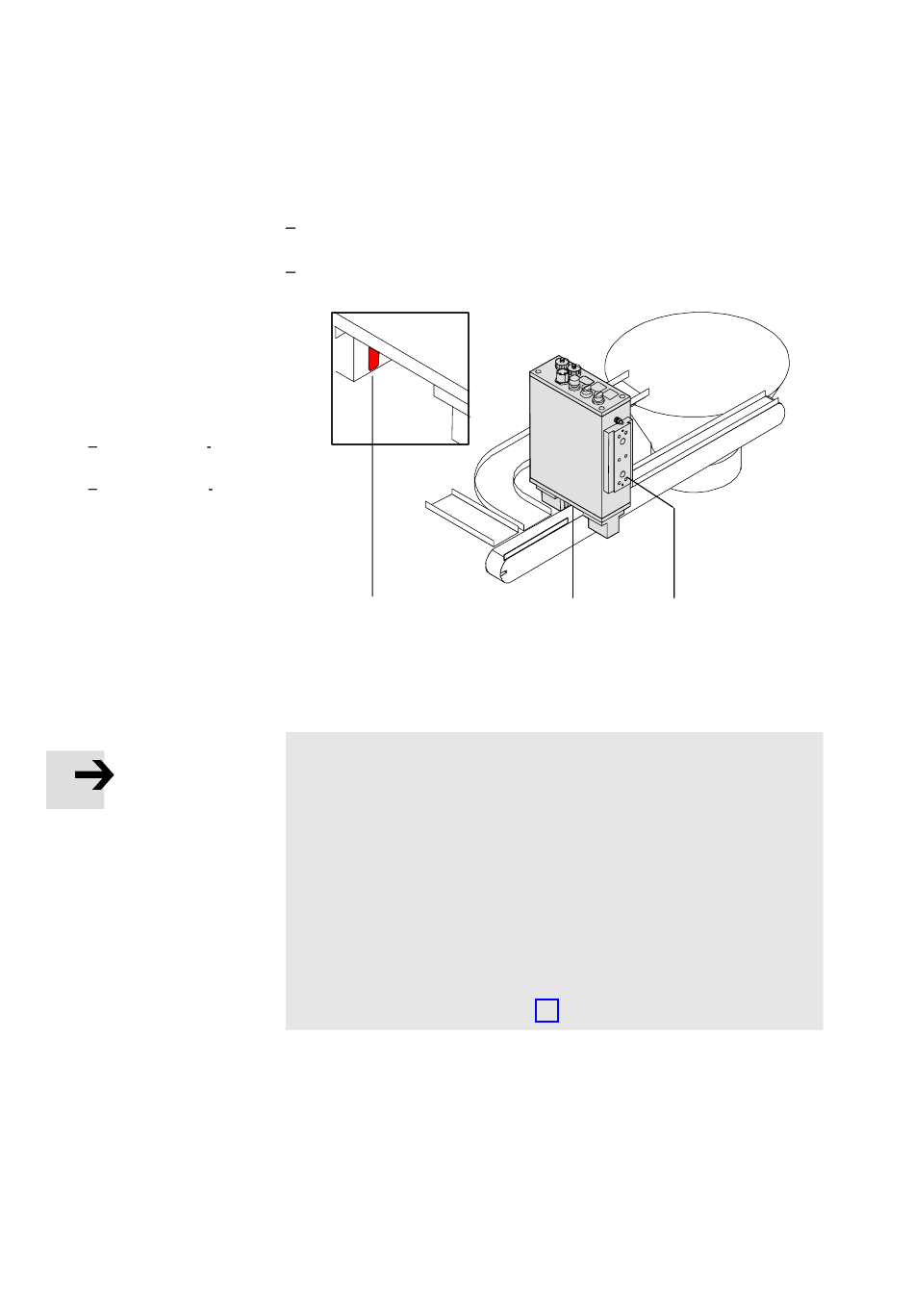

Fig. 2/4 : Disposition du Checkbox sur le convoyeur (exemple)
2−6
laisser le champ de vision de la caméra sans obstacle.
ne pas gêner le canal optique par le convoyeur.
2
3
Note
Pour obtenir un résultat de contrôle fiable, les surfaces en
verre des supports de prisme ne doivent être ni rayées ni
encrassées :
Monter le Checkbox de façon à ce que les pièces qui
·
défilent devant ne touchent pas les surfaces en verre.
Assurer la position stable des pièces, p. ex. à l'aide de
·
dispositifs mécaniques.
Si nécessaire, nettoyer les surfaces en verre, en suivant
·
la description du chapitre 7.2.
2
1
Festo P.BE−CB−COMP−F R fr 0307b
