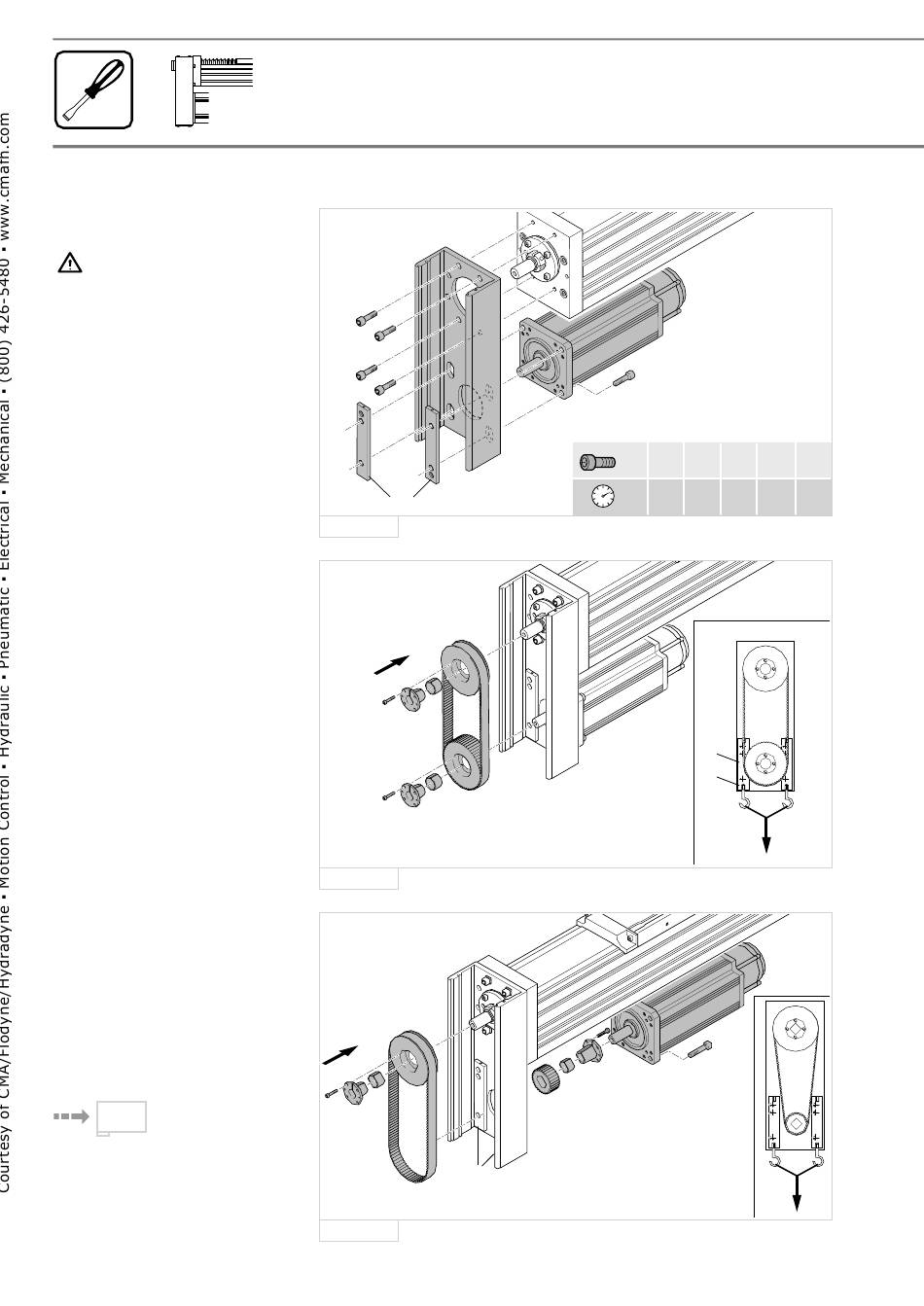

4.4 Motor mit Riemenvorgelege
montieren/demontieren
Maximales Drehmoment und
Drehzahl des Motors dürfen die
Grenzen des Linearmoduls nicht
überschreiten!
Motor montieren:
• Gehäuse des Riemenvorgeleges am
Linearmodul festschrauben.
Bei i = 1:
• Motor mit 4 Schrauben an den
Motorleisten (1) möglichst nah zum
Linearmodul vormontieren, damit der
Zahnriemen problemlos aufgesetzt
werden kann.
Bei i = 1:
• Riemenräder mit aufgelegtem Zahn-
riemen und Spannsätzen auf Zapfen des
Moduls und des Motors befestigen.
• Zahnriemen vorspannen:
Motorbefestigung lockern.
Geeignete Schrauben in die, für das
Vorspannen vorgesehenen Gewinde (2)
beider Motorleisten (1) einschrauben.
Motor vom Modul mit bestimmer Kraft F
wegziehen, halten und festschrauben.
Die Vorspannkraft F ist von den Größen
der Module, Motoren, Riemenrädern
sowie vom Drehmoment abhängig.
Vorspannwerte bitte bei STAR nachfragen.
Bei i = 1,5 oder i = 2:
• Vor Montage des Motors zunächst
kleineres Riemenrad mit Spannsatz
auf Zapfen des Motors befestigen.
• Riemenrad mit aufgelegtem Zahn-
riemen und Spannsatz auf Zapfen des
Moduls befestigen.
• Motor mit 4 Schrauben an den
Motorleisten (1) vormontieren.
Zahnriemen vorspannen:
4.4.2
16
1
4.4. 1
4.4. 2
1
4.4. 3
8.8 M5 M6 M8 M10
Nm 5,5 9,5 23 46
1
2
F
RDEFI 82 471/01.97
M12
80
F
