S P E C T R O P H O T O M È T R E P P G D I G I M A T C H
INTERFACE UTILISATEUR
Le périphérique est équipé d'un écran tactile graphique. Toutes les fonctionnalités sont accessibles directement
à l'écran.

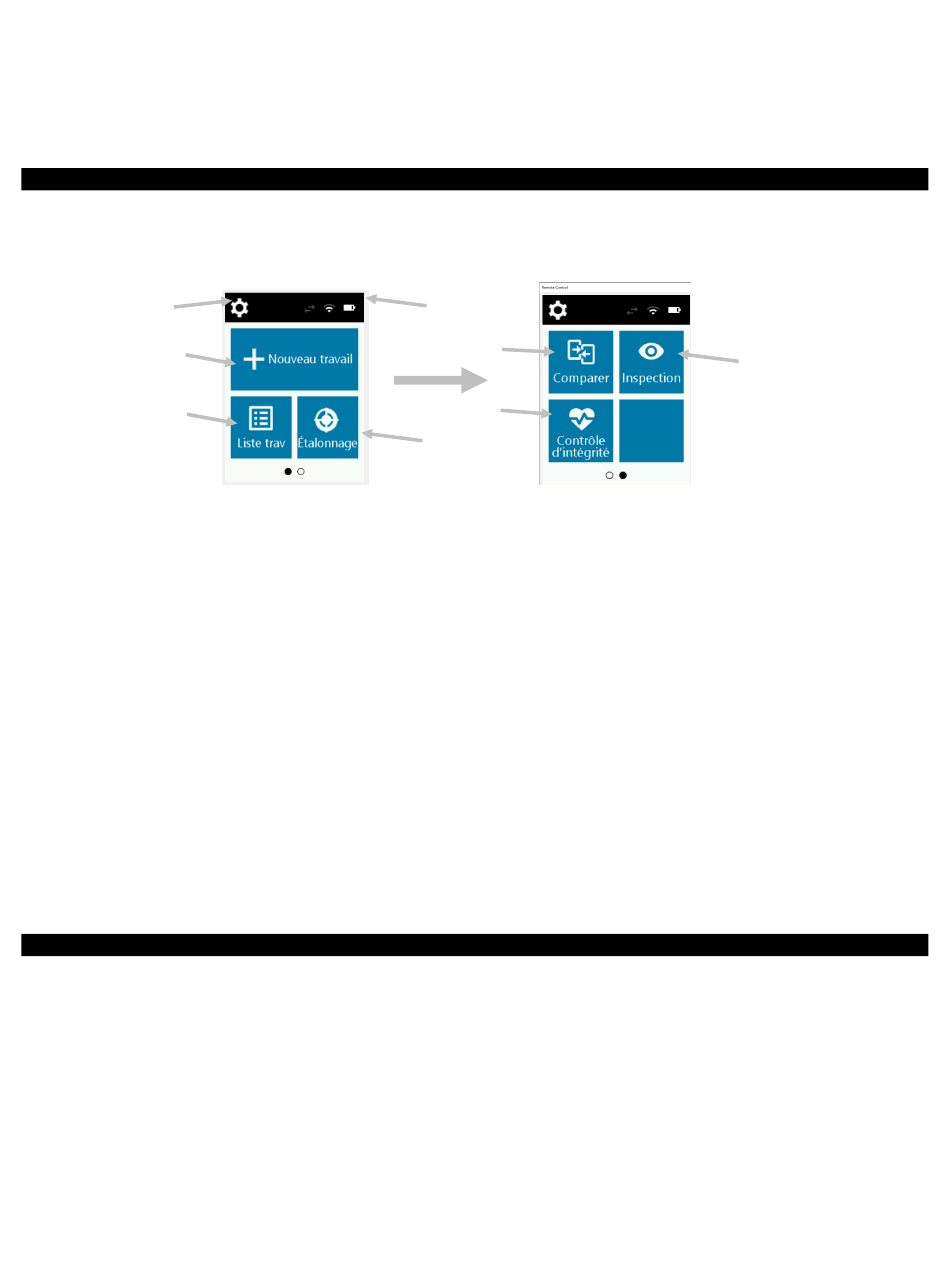

Description du menu principal
Lorsque vous mettez en marche le périphérique, l'écran principal apparaît une fois le test de diagnostic terminé.
L'écran principal comprend une barre supérieure et plusieurs modes d'opération. Pour sélectionner un mode,
appuyez sur l'icône correspondante sur l'écran de l'instrument. Balayez l'écran vers la gauche pour voir les
autres modes d'opération.
(1)
(3)
(4)
(1) Paramètres : permet définir et de modifier les options de configuration du périphérique et d'éteindre le
périphérique. Nous vous recommandons de passer en revue les paramètres avant d'utiliser le périphérique
pour la première fois. Pour plus d'informations, consultez la section Mode Paramètres.
(2) Icônes d'état : indiquent le niveau de charge de la batterie, la connexion Wi-Fi et l'état de la connexion au
logiciel (couleur verte si la connexion est établie).
(3) Nouveau travail : il s'agit du mode principal de l'instrument. Des mesures d'échantillonnage sont prises et
enregistrées dans ce mode. Pour plus d'informations, consultez la section Création d'un travail et mesure
d'échantillons.
(4) Liste des travaux : ce mode permet de mesurer des travaux stockés et de modifier les travaux stockés
existants. Pour plus d'informations, consultez la section Création d'un travail et mesure d'échantillons.
(5) Étalonner : ce mode permet d'étalonner le périphérique. Pour plus d'informations, consultez la section
Étalonnage.
(6) Comparer : ce mode est un outil de contrôle qualité simple qui vous permet de comparer deux échantillons.
Pour plus d'informations, consultez la section Mode Comparaison.
(7) Contrôle d'intégrité : cette fonction permet de contrôler l'intégrité du périphérique. Pour plus
d'informations, consultez la section Contrôle d'intégrité.
(8) Inspection : ce mode permet de prévisualiser une zone de mesure. Pour plus d'informations, consultez la
section Mode Inspection.
Capteurs et indicateurs de pression
Pour faciliter le positionnement et assurer la répétabilité des mesures d'échantillons, le périphérique intègre trois
capteurs de pression disposés autour du port de mesure. Un contact uniforme doit être appliqué sur les trois
capteurs pour déclencher une mesure.
Les trois indicateurs affichés à l'écran et les voyants lumineux situés en haut du périphérique fournissent des
indications sur le positionnement. Les indicateurs à l'écran sont disposés de la même façon que les capteurs de
pression situés sous le port de mesure.
Indicateur vert : une pression idéale est exercée sur le capteur correspondant. Vous pouvez prendre
une mesure lorsque les trois indicateurs passent au vert. Si la pression nécessaire n'est pas maintenue
pendant la durée de la mesure, un message d'erreur apparaît à l'écran et vous devez reprendre la
mesure.
12
(2)
(6)
(7)
(5)
(8)
