- Page 1 Sensitomètre 396 deux couleurs Manuel de l'utilisateur...
- Page 2 FCC (États-Unis) This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
- Page 3 DÉCLARATION CE Par la présente, X-Rite, Incorporated déclare que le modèle 396 est conforme aux principales exigences et autres clauses pertinentes des directives EMC 2004/108/EC et RoHS 2011/65/EU (catégorie 9). Instructions relatives à l'élimination des déchets : veuillez déposer vos déchets d’équipements électriques et électroniques...
- Page 4 été préparé uniquement dans le but d'assister l'utilisateur à utiliser et à entretenir cet instrument. Le contenu de ce manuel est la propriété de X-Rite, Incorporated et est protégé par les droits d'auteur. Toute reproduction intégrale ou partielle est strictement interdite.
- Page 5 Garantie limitée X-Rite garantit ce produit contre tout vice de matériau et de fabrication pendant une période de douze (12) mois à compter de la date d'expédition de l'usine, sauf en cas de dispositions impératives stipulant une période plus longue. Au cours de la période de garantie, X-Rite assure gratuitement le...
- Page 6 Tout démontage non autorisé du matériel annule toutes les réclamations de garantie. Contactez le support technique de X-Rite ou le SAV X-Rite le plus proche de chez vous si vous pensez que votre appareil ne fonctionne plus ou ne fonctionne pas correctement.
-
Page 7: Table Des Matières
Table des matières 1. Mise en route ......... 1 Déballage et inspection ......1 Description de l'instrument ....2 Mise sous tension ........3 2. Application et procédures ....4 Utilisation du sensitomètre pour le contrôle des processus ......4 Procédure de traitement du film ..... -
Page 8: Mise En Route
Si vous ne possédez plus le carton d'origine, contactez X-Rite au 1-888-826-3044 ou 1-616-803-2100 (aux États-Unis) ou au 01 69 53 66 20 (en France) pour demander à ce qu'un nouveau carton d'emballage vous... -
Page 9: Description De L'instrument

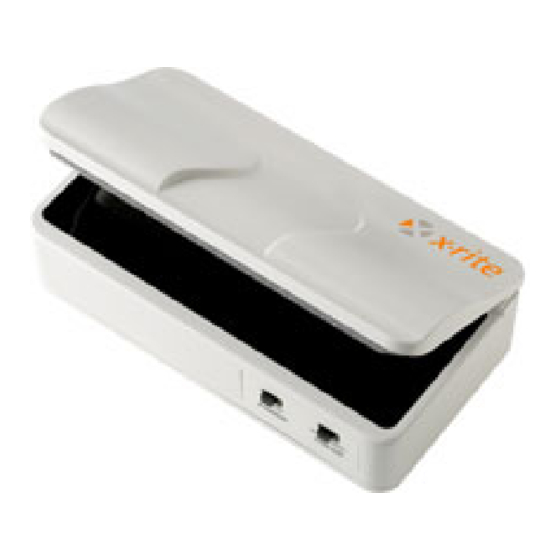

Description de l'instrument Le Sensitomètre 396 fonctionne sur pile et possède un affichage deux couleurs. Ce sensitomètre à exposition unilatérale est destiné au contrôle qualité des systèmes de traitement de films cinématographiques et radiographiques. Il produit une exposition échelonnée répétable sur des films appropriés. -
Page 10: Mise Sous Tension
Reportez-vous au Chapitre quatre pour la procédure à suivre pour remplacer la pile. Si le problème n'est pas résolu, renvoyez l'instrument à X-Rite, Incorporated ou à un revendeur autorisé. Le sensitomètre ne comporte aucun composant utilisable. -
Page 11: Application Et Procédures
2. Application et procédures Utilisation du sensitomètre pour le contrôle des processus Le sensitomètre expose le film à une quantité de lumière connue par le biais d'un modulateur d'éclairage à 21 échelons. La quantité de lumière maximale est émise à l'échelon n° 21. Chaque échelon suivant émet environ 70,7 % de la lumière émise à... - Page 12 échelon est un indicateur direct de l'indice de pose. Vous pouvez contrôler les variations des conditions du processeur à cet échelon. • Différence de densité (indice de contraste) : il s'agit d'un calcul de la pente sur la partie droite de la courbe D-Log E.
-
Page 13: Planification Des Contrôles Sensitométriques
été apportées au processus. Procédure de traitement du film Au démarrage, attendez l'équilibre X-Rite de la température et du processus chimique du processeur avant de traiter le film. Le film doit être immédiatement traité... -
Page 14: Procédure D'enregistrement Manuel Des Données
Procédure d'enregistrement manuel des données Définition des valeurs normales de densité du milieu, de différence de densité et de voile de base Les valeurs normales de densité du milieu (indice de pose), de différence de densité (indice de contraste) et de voile de base sont établies sur un film représentatif lorsque le processeur est sensé... - Page 15 Density) doit être l'échelon le plus proche de 2,20D. L'échelon de basse densité (LD, Low Density) est l'échelon le plus proche de 0,45D (et supérieur à 0,45D). REMARQUE : contrôlez les films suivants sur les mêmes échelons sélectionnés pour la différence de densité...
- Page 16 redéfinies en raison des faibles variations de densité qui peuvent exister entre différents lots de films. Traçage quotidien des données sur la feuille de contrôle de processus Tracez la densité du milieu (indice de pose), la différence de densité (indice de contraste), le voile de base et la température du révélateur sur la feuille de contrôle de processus à...
-
Page 17: Procédure D'enregistrement Des Données Automatique À L'aide Du Densitomètre 391
Procédure d'enregistrement des données automatique à l'aide du Densitomètre 391 Si vous utilisez le Densitomètre X-Rite 391 pour mesurer des films de contrôle de processus, les valeurs suivantes sont automatiquement calculées et enregistrées : densité du milieu (indice de pose), différence de densité... -
Page 18: Résolution Des Problèmes Liés Aux Processeurs
Impression des enregistrements de contrôle de processus Le Densitomètre 391 permet d'imprimer les enregistrements de contrôle de processus s'il est connecté à une imprimante (voir ci-après). Résolution des problèmes liés aux processeurs Si un processeur se trouve hors des limites de tolérance, utilisez la densité... - Page 19 sensible. L'indicateur de différence de densité (indice de contraste) est prévisible pour certaines conditions mais peut varier d'un film à un autre. Le tableau ci-après répertorie le comportement des indicateurs Densité du milieu et Voile de base face à des problèmes courants. À...
-
Page 20: Utilisation Du Sensitomètre
3. Utilisation du sensitomètre Définition de la couleur d'exposition Pour un contrôle sensitométrique optimal, le film doit être exposé à un éclairage coloré approprié. Exposez le film avec la même couleur émise par l'écran renforçateur recommandée par le fabricant du film. Par exemple, si vous utilisez un écran renforçateur émettant du bleu, exposez en position «... -
Page 21: Exposition Du Film
l'interrupteur à appliquer. Chaque paramètre d'exposition déplace la densité moyenne (indice de pose) sur le film d'un cran. Le micro-interrupteur utilisé pour ajuster la durée d'exposition se situe sous l'unité. Paramètre d'exposition Micro-interrupteur Exposition du film REMARQUES IMPORTANTES : • Le film doit être inséré... - Page 22 • Si le Densitomètre X-Rite 390 ou 391 est utilisé pour mesurer des bandes de film, l'exposition sensitométrique doit satisfaire aux critères suivants : - L'exposition doit avoir une valeur gamma de 0,7 (ou plus) entre les échelons 7 à 15 (incréments de densité...
- Page 23 Laissez le panneau se relever et retirez le film immédiatement. Développez le film dans le processeur à contrôler (reportez-vous au Chapitre deux). Enregistrez les données sur le film immédiatement après le développement (reportez-vous au Chapitre deux).
-
Page 24: Maintenance Générale
