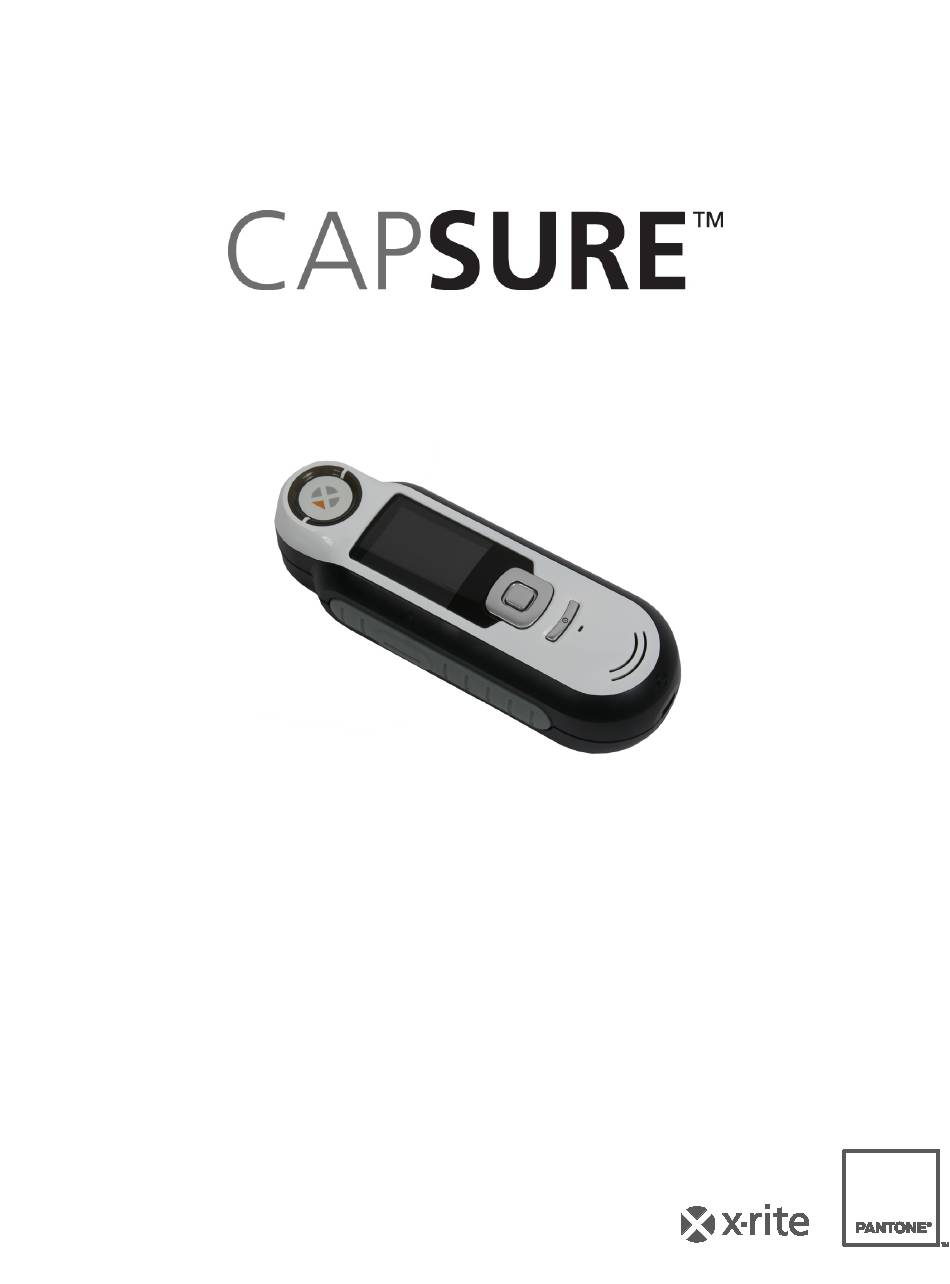

- Page 1 Manuel de l’utilisateur...
-
Page 2: Informations Sur L'équipement
CAPSURE - Manuel de l’utilisateur Informations sur l’équipement L’utilisation de cet équipement d’une manière autre que celles prévues par X-Rite, Incorporated peut compromettre l’intégrité de la conception et présenter des dangers. Avertissement : ne pas utiliser cet outil dans un environnement explosif. -
Page 3: Déclaration De Conformité D'industrie Canada
CAPSURE - Manuel de l’utilisateur • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Déclaration de conformité d’Industrie Canada This Class B digital apparatus complies with Canadian ICES-003. - Page 4 CAPSURE - Manuel de l’utilisateur Korea: RN-42 Microchip Technology KCC-CRI-029-RN42 Taiwan: RN-42 Roving Networks, Inc. / Microchip Technology 注意 ! 依據低功率電波輻射性電機管理辦法第十二條經型式認證合格之低功率射頻電機，非經許可，公 司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。第十四條低功率 射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善 至無干擾時方得繼續使用。前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍 受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。 China: Model: RM200+B CMIIT ID: 2014DJ5822...
-
Page 5: Garantie Limitée
L'emballage et l'envoi du produit défectueux au centre de réparation désigné par X-Rite sont à la charge du client. X-Rite prend à sa charge le renvoi du produit au client si ce dernier réside dans la même région que le centre de réparation X-Rite. Le client doit s'acquitter des frais d'expédition, des frais de douane, des taxes et d'autres frais si le produit doit être expédié... - Page 6 © 2019 X-Rite, Incorporated. « TOUS DROITS RÉSERVÉS ». X-Rite est une marque déposée de X-Rite, Incorporated. Tous les autres logos, marques de produits et noms de produits sont la propriété de leur titulaire respectif. Les couleurs PANTONE® affichées dans l’application ou dans la documentation de l’utilisateur peuvent ne pas correspondre aux standards identifiés par PANTONE.
-
Page 7: Table Des Matières
CAPSURE - Manuel de l’utilisateur Table des matières Description ..........................9 Contenu de la boîte ........................10 Informations importantes ......................10 Mise en route ....................... 11 Installation du logiciel .......................11 Chargement de la batterie ......................11 Mise en marche et arrêt de l’outil (fonctionnement sur batterie) ...........12 Démarrage initial ........................12 Écrans des fonctions ..................... - Page 8 CAPSURE - Manuel de l’utilisateur Supprimer tous les enregistrements .................35 Annexes ........................ 36 Dépannage ..........................36 Messages affichés à l’écran ......................36 Nettoyage ..........................37 Nettoyage de l’optique .....................37 Nettoyage de la référence d’étalonnage ................38 Spécifications techniques ......................39 Questions fréquemment posées ....................39 Procédures d'appairage des appareils Bluetooth (CAPSURE Bluetooth uniquement) ..40...
-
Page 9: Description
CAPSURE - Manuel de l’utilisateur Introduction Nous vous remercions d’avoir fait l’acquisition de l’outil de recherche de teintes CAPSURE de X-Rite. Cet outil, conçu pour mesurer une grande variété d’échantillons, vous permet de rechercher les teintes d’échantillons dans des nuanciers spécifiques qui sont stockés dans la mémoire de l’outil. En quelques secondes, vous pourrez ainsi connaître le nom ou le numéro de la couleur stockée la plus proche de... -
Page 10: Contenu De La Boîte
Les résultats générés par l’outil sont fournis à titre indicatif uniquement. Nous vous conseillons de confirmer visuellement que la couleur spécifiée par l’outil correspond à celle de l’échantillon de manière acceptable. X-Rite ne peut être tenue pour responsable des identifications inexactes fournies par l’outil. Nous vous recommandons d’utiliser votre nuancier pour finaliser le choix des couleurs. -
Page 11: Mise En Route
CAPSURE - Manuel de l’utilisateur Mise en route Installation du logiciel Vous devez installer le logiciel fourni avec votre outil avant de brancher le câble USB à l’ordinateur. Le logiciel installe les pilotes USB requis pour l’outil ainsi qu’une application de chargement de nuanciers. -
Page 12: Mise En Marche Et Arrêt De L'outil (Fonctionnement Sur Batterie)
CAPSURE - Manuel de l’utilisateur Cette icône apparaît momentanément au centre de l’écran et en haut lorsque l’outil est connecté à l’ordinateur, indiquant que la batterie est en cours de chargement. L’éclair au centre de l’icône en haut de l’écran indique que la batterie est en cours de chargement. - Page 13 CAPSURE - Manuel de l’utilisateur Vous pouvez également sélectionner les options de démarrage initial dans le menu Paramètres. Reportez-vous au menu Paramètres dans la section Utilisation pour passer en revue d’autres options, telles que l’heure et la date, et les définir. Sélection de la langue 1.
- Page 14 CAPSURE - Manuel de l’utilisateur Appuyez sur la touche de nav. droite. pour continuer Étalonnage de l’outil 1. Effectuez un étalonnage en suivant la procédure décrite à l’écran. Pour plus d’informations sur l’étalonnage, consultez la section Étalonnage plus loin dans ce manuel.
-
Page 15: Écrans Des Fonctions
CAPSURE - Manuel de l’utilisateur Écrans des fonctions CAPSURE a été conçu pour vous permettre de naviguer facilement entre les fonctions. Pour cela, une seule couleur est active à la fois. Pour sélectionner une fonction, appuyez sur les touches de navigation gauche et droite. La fonction active est indiquée par l’icône mise en surbrillance dans la barre de fonction et le titre de la fenêtre. -
Page 16: Utilisation De L'outil Capsure
CAPSURE - Manuel de l’utilisateur Utilisation de l’outil CAPSURE Utilisation générale En maintenant l’outil de chaque côté, vous pouvez facilement appuyer sur le bouton Mesurer avec votre pouce ou votre index. Pour rechercher une teinte, placez l’outil à plat sur un échantillon de couleur en positionnant le centre de l’échantillon sous l’optique de mesure. -
Page 17: Navigation Dans Les Écrans
CAPSURE - Manuel de l’utilisateur Navigation dans les écrans Les options Préc., Sélect. et Quitter apparaissent en bas de nombreux écrans secondaires. Ceux- ci font référence aux actions effectuées lorsque vous utilisez la touche de navigation et la touche Entrée. Préc. -
Page 18: Sélection D'échantillons
à la visualisation (« WYSIWYG »). Grâce à la technologie de prise de vue avancée de X-Rite et à l’éclairage LED directionnel à la pointe du progrès, l’outil peut effectuer les tâches suivantes : •... -
Page 19: Étalonnage
CAPSURE - Manuel de l’utilisateur Étalonnage IMPORTANT : les taches et la poussière nuisent considérablement aux performances de la référence d’étalonnage. Veillez donc à ce qu’elle reste propre. Il est aussi recommandé de nettoyer l’outil régulièrement. Reportez-vous à la section Nettoyage plus loin dans ce manuel pour savoir comment nettoyer la référence d’étalonnage et l’optique. -
Page 20: Utilisation
CAPSURE - Manuel de l’utilisateur Utilisation Menu Paramètres Le menu Paramètres vous permet de définir les options de l’outil, d’initier une procédure d’étalonnage et d’afficher des informations de production. Il est recommandé de passer en revue et de définir les options avant d’utiliser l’outil pour la première fois. 1. -
Page 21: Étalonner
CAPSURE - Manuel de l’utilisateur Étalonner L’option d’étalonnage vous permet d’initier manuellement une procédure d’étalonnage. Pour plus d’informations sur l’étalonnage, reportez-vous à la section Étalonnage plus haut dans ce manuel. Langue L’option de langue vous permet de sélectionner la langue de l’outil. Cet écran apparaît également lorsque vous mettez l’outil en marche pour la première fois. -
Page 22: Volume
CAPSURE - Manuel de l’utilisateur 3. Lorsqu’un nuancier est activé, appuyez sur la touche de navigation gauche (Modif.) pour accéder à l’écran des paramètres du nuancier correspondant. Nuancier prioritaire et région (si disponible) 4. Sélectionnez l’option des paramètres du nuancier dans la liste en appuyant sur les touches de navigation haut et bas. -
Page 23: Infos Produit
CAPSURE - Manuel de l’utilisateur 5. Définissez l’autre niveau sonore ou appuyez sur la touche de navigation droite (Quitter) pour accéder à l’écran Résultat. Infos produit Cet écran affiche des informations importantes sur l’outil. Appuyez sur la touche de navigation bas pour afficher des informations supplémentaires. -
Page 24: Éclairage
CAPSURE - Manuel de l’utilisateur Éclairage Cette option vous permet d’afficher des détails sous la condition d’éclairage sélectionnée. A 10° – Représente une source lumineuse incandescente avec un observateur standard de 10°. D65 10° – Représente la lumière du jour à midi avec un observateur standard de 10°. A 2°... -
Page 25: Tutoriel
CAPSURE - Manuel de l’utilisateur Tutoriel L’option Tutoriel fournit des informations sur l’utilisation de l’outil. 1. Sélectionnez l’option Tutoriel dans la liste en appuyant sur les touches de navigation haut et bas. 2. Appuyez sur le bouton Entrée pour afficher le tutoriel. 3. -
Page 26: Activer/Désactiver Bluetooth (Capsure Bluetooth Uniquement)
CAPSURE - Manuel de l’utilisateur 1. Sélectionnez l'option Minuteur de veille BT dans la liste en appuyant sur les touches de navigation haut et bas. 2. Appuyez sur Entrée pour modifier le paramètre. 3. Appuyez sur les touches de navigation haut et bas pour régler la durée (de 1 à 60 minutes). 4. -
Page 27: Recherche De La Teinte D'un Échantillon
CAPSURE - Manuel de l’utilisateur Recherche de la teinte d’un échantillon Assurez-vous que le cache est rangé, puis positionnez l’outil CAPSURE sur un échantillon, conformément aux instructions précédentes. 1. Appuyez légèrement sur le bouton Mesurer pour activer l’aperçu. La zone à mesurer est indiquée par un cercle. - Page 28 CAPSURE - Manuel de l’utilisateur Indication de la qualité d’une teinte Après une recherche de teintes, l’outil affiche une, deux ou trois barres colorées en haut de l’écran. Ces barres indiquent la qualité de la teinte obtenue. Une barre « rouge » désigne une teinte acceptable, deux barres «...
-
Page 29: Enregistrement D'une Teinte Avec Une Étiquette
CAPSURE - Manuel de l’utilisateur Enregistrement d’une teinte avec une étiquette Chaque mesure ou couleur sélectionnée est automatiquement enregistrée dans l’historique. Vous pouvez enregistrer une étiquette vocale ou une étiquette texte avec chaque teinte. CAPSURE peut stocker au maximum 100 mesures, qui sont classées dans l’ordre dans lequel elles ont été... -
Page 30: Recherche De Teintes Pour Un Échantillon À Dessin Ou Multicolore Avec La Fonction Sélection
CAPSURE - Manuel de l’utilisateur Recherche de teintes pour un échantillon à dessin ou multicolore avec la fonction Sélection La fonction Sélection vous permet de rechercher une teinte spécifique sur des échantillons à dessin, tissés ou multicolores. Vous pouvez identifier jusqu’à quatre couleurs dans votre image. Vous pouvez l’utiliser si vous ne voulez pas extraire les nuances individuelles sur des surfaces ou des textiles texturés où... -
Page 31: Recherche De Couleurs Secondaires À L'aide Du Navigateur
CAPSURE - Manuel de l’utilisateur Recherche de couleurs secondaires à l’aide du navigateur La fonction Navigateur vous permet de rechercher des couleurs secondaires pour la teinte identifiée. 1. Effectuez une recherche de teintes ou rappelez une couleur stockée. 2. Sélectionnez l’icône Navigateur dans la barre de fonction en appuyant sur la touche de navigation droite. -
Page 32: Jeux De Couleurs
CAPSURE - Manuel de l’utilisateur Jeux de couleurs Affiche des palettes/jeux de couleurs préprogrammés pour la teinte trouvée dans le nuancier actuel. Certains nuanciers affichent également une méthode (description) pour chaque jeu de couleurs. Pour plus d’informations sur l’utilisation de cet écran, reportez-vous à la section Écran de sélection plus loin dans ce manuel. -
Page 33: Écran De Sélection
CAPSURE - Manuel de l’utilisateur Écran de sélection Chaque méthode utilise le même écran de sélection d’une couleur. L’écran est décrit ci-après. 1. Parcourez les couleurs disponibles à l’aide des touches de navigation haut et bas. Vous pouvez comparer visuellement chaque couleur à la couleur active et à la couleur secondaire. -
Page 34: Rappel D'un Enregistrement
CAPSURE - Manuel de l’utilisateur Rappel d’un enregistrement La fonction Enregistrements vous permet de récupérer une teinte stockée dans la base de données de l’outil, de supprimer un enregistrement individuel ou de supprimer tous les enregistrements stockés. 1. Sélectionnez l’icône Enregistrements dans la barre de fonction en appuyant sur la touche de navigation droite. -
Page 35: Supprimer Tous Les Enregistrements
CAPSURE - Manuel de l’utilisateur Supprimer tous les enregistrements Cette option vous permet de supprimer tous les enregistrements stockés dans l’outil. 1. Appuyez sur les touches de navigation haut et bas pour mettre en surbrillance Supprimer tous les enregistrements. 2. Appuyez sur le bouton Entrée. L’outil vous demande de confirmer la suppression de tous les enregistrements. -
Page 36: Annexes
CAPSURE - Manuel de l’utilisateur Annexes Dépannage Symptôme Action L’outil ne s’allume pas Appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé. Chargez la batterie/Branchez l’outil au port USB de votre ordinateur. L’outil ne répond pas Appuyez sur le bouton Marche/Arrêt pendant 10 secondes pour éteindre puis remettre en marche l’outil. -
Page 37: Nettoyage
CAPSURE - Manuel de l’utilisateur Nettoyage Lorsque vous n’utilisez pas l’outil, veillez à ranger le cache de l’outil (position fermée). Ne pas immerger l’outil dans un liquide quelconque et utiliser uniquement un chiffon légèrement imbibé d’eau pour nettoyer l’extérieur. Veillez à ce que l’optique et la plaque d’étalonnage soient exemptes de poussières ou d’autres débris pour obtenir les meilleurs résultats possible. -
Page 38: Nettoyage De La Référence D'étalonnage
CAPSURE - Manuel de l’utilisateur 3. Soufflez de courtes bouffées d’air propre dans le port de l’optique afin d’éliminer toutes les poussières. Bombe d’air comprimé Port de l’optique 4. Replacez l’ouverture sur le logement de l’optique et tournez-la de 45° dans le sens des aiguilles d’une montre. -
Page 39: Spécifications Techniques
CAPSURE - Manuel de l’utilisateur Spécifications techniques Durée d’une mesure : < 3 secondes Temp. de fonctionnement : 0° C à 40° C Temp. de rangement : -20° à 60°C Humidité : 20 - 80% HR sans condensation Utilisation : Intérieure uniquement Altitude : 2 000 m... -
Page 40: Procédures D'appairage Des Appareils Bluetooth (Capsure Bluetooth Uniquement)
CAPSURE - Manuel de l’utilisateur Procédures d'appairage des appareils Bluetooth (CAPSURE Bluetooth uniquement) Pour utiliser un téléphone ou une tablette compatible Bluetooth avec CAPSURE, vous devez tout d'abord appairer les appareils avant de pouvoir vous connecter à une application. Une fois l'appairage terminé, la connexion reste en mémoire, ce qui permet d'assurer une reconnexion rapide des appareils chaque fois qu'ils sont éteints et remis en marche. - Page 41 CAPSURE - Manuel de l’utilisateur 5. Sélectionnez CAPSURE RM200 #XXXX pour appairer l'outil à l'appareil iOS. 6. L'appareil iOS procède à l'appairage. Cette opération prendre jusqu'à 20 secondes. 7. Une fois l'appairage terminé, le texte RM200 #XXXX s'affiche en bleu et le message «...
- Page 42 CAPSURE - Manuel de l’utilisateur 4. Si votre tablette interrompt la recherche avant que l'outil CAPSURE ne soit prêt, appuyez sur Trouver des appareils à proximité, puis sur Rechercher des périphériques. 5. Appuyez sur l'ID de CAPSURE dans liste des appareils trouvés pour effectuer l'appairage. 6.
- Page 43 Suisse Téléphone : (+41) 44 842 24 00 Télécopie : (+41) 44 842 22 22 Siège social - Asie-Pacifique X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Téléphone : (852) 2568 6283...
