3.2 Composants séparés et paramètres de service
3.2.1 Positions du robinet à boisseau sphérique / clapet anti-retour (frein à gravité)
Des clapets anti-retour (CAR) ou des freins à gravité sont intégrés dans les robinets à boisseau sphérique.
Ceux-ci font l'objet d'un marquage spécial. Le CAR peut être ouvert manuellement en déplaçant la
poignée tournante d'env. 45°
45° (rinçage, vidange) :
Robinet à boisseau sphérique
ouvert, CAR ouvert

3.2.2 Pompe de circulation pour le refroidissement

Propriétés requises de la pompe de circulation :
- la pompe est prévue pour la condensation et des températures de fluides qui soient inférieures
à la température ambiante
- le boîtier du stator est recouvert par un vernis de trempage électrophorétique CED et il est équipé
d'une ouverture d'évacuation (selon IPX4D)
Voir les données techniques et instructions du fabricant de la pompe de circulation.
3.2.3 Vanne de mélange à trois voies (pour modèles MC)

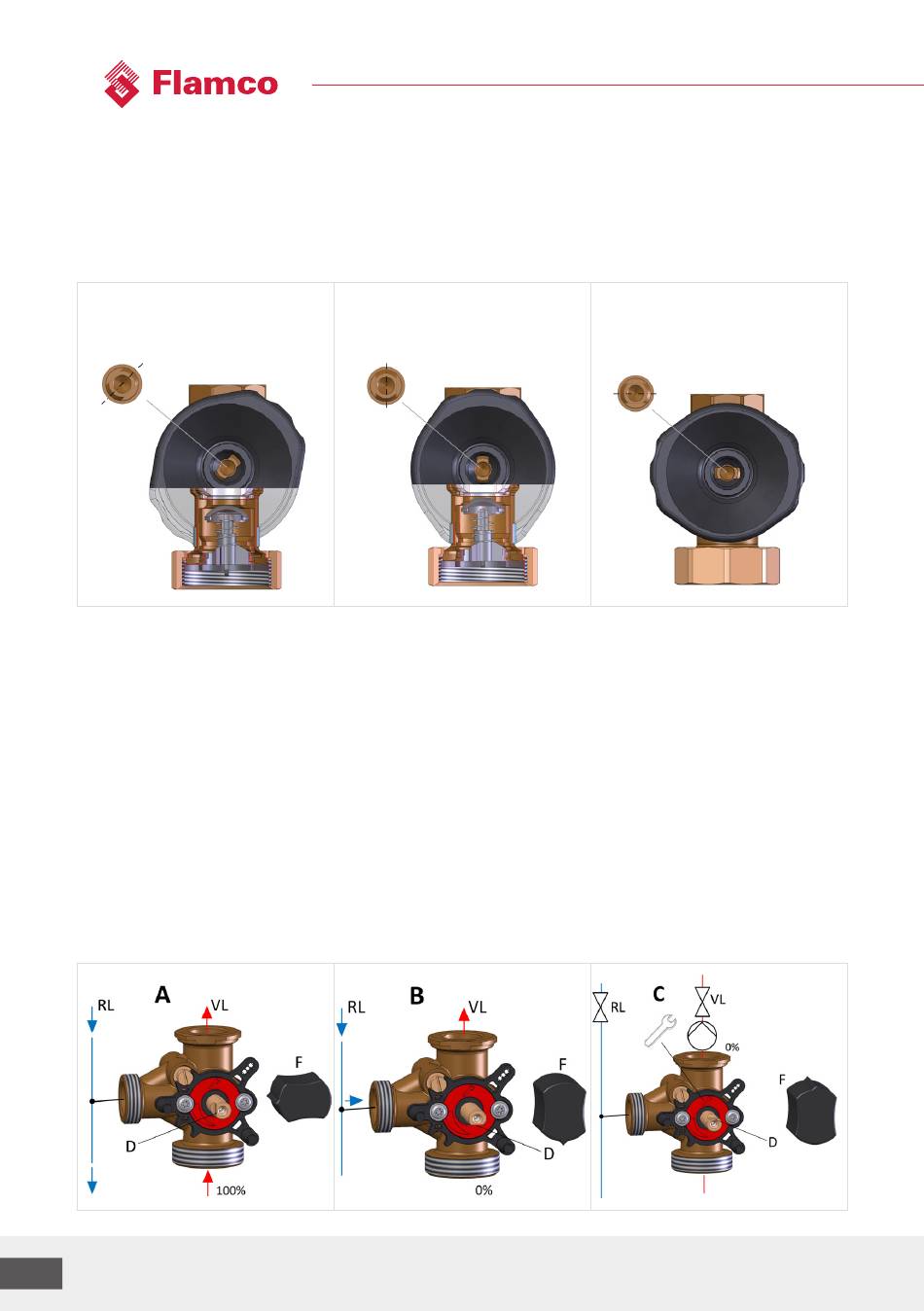

Positions du mélangeur :
A) Mélangeur « ouvert » arrivée complète côté chaudière, pas d'admixtion côté retour
B) Mélangeur « fermé » arrivée complète côté retour, pas d'arrivée côté chaudière
C) Position de service du mélangeur, p.ex. pour un remplacement de pompe
D) Aplatissement à l'extrémité de l'arbre dans cette position
F) Position de la poignée correspondante
72
Manual MeiFlow Top Cooling
0° (mode normal) :
Robinet à boisseau sphérique
ouvert, CAR en service
90° (service) :
Robinet à boisseau sphérique
fermé, CAR ouvert
