3. Montaggio e funzionamento

3.1 Montaggio

3.1.1 Istruzioni generali di montaggio

• Prevedere spazio sufficiente per il montaggio, la manutenzione e l'assistenza
• Serrare i collegamenti filettati durante la prova di pressione o dopo il primo riscaldamento
3.1. 2 Istruzioni generali montaggio per la protezione della pompa
Per il montaggio della pompa prestare attenzione anche alle indicazioni del costruttore della pompa:
• Montare l'albero della pompa solo in orizzontale
• Montare il gruppo della pompa solo in posizione verticale (valvole a sfera in alto) e collegare
• Utilizzare la pompa soltanto quando piena e sfiatata
• Non isolare ulteriormente la cassetta di collegamento (è necessario il raffreddamento
dell'elettronica della pompa)

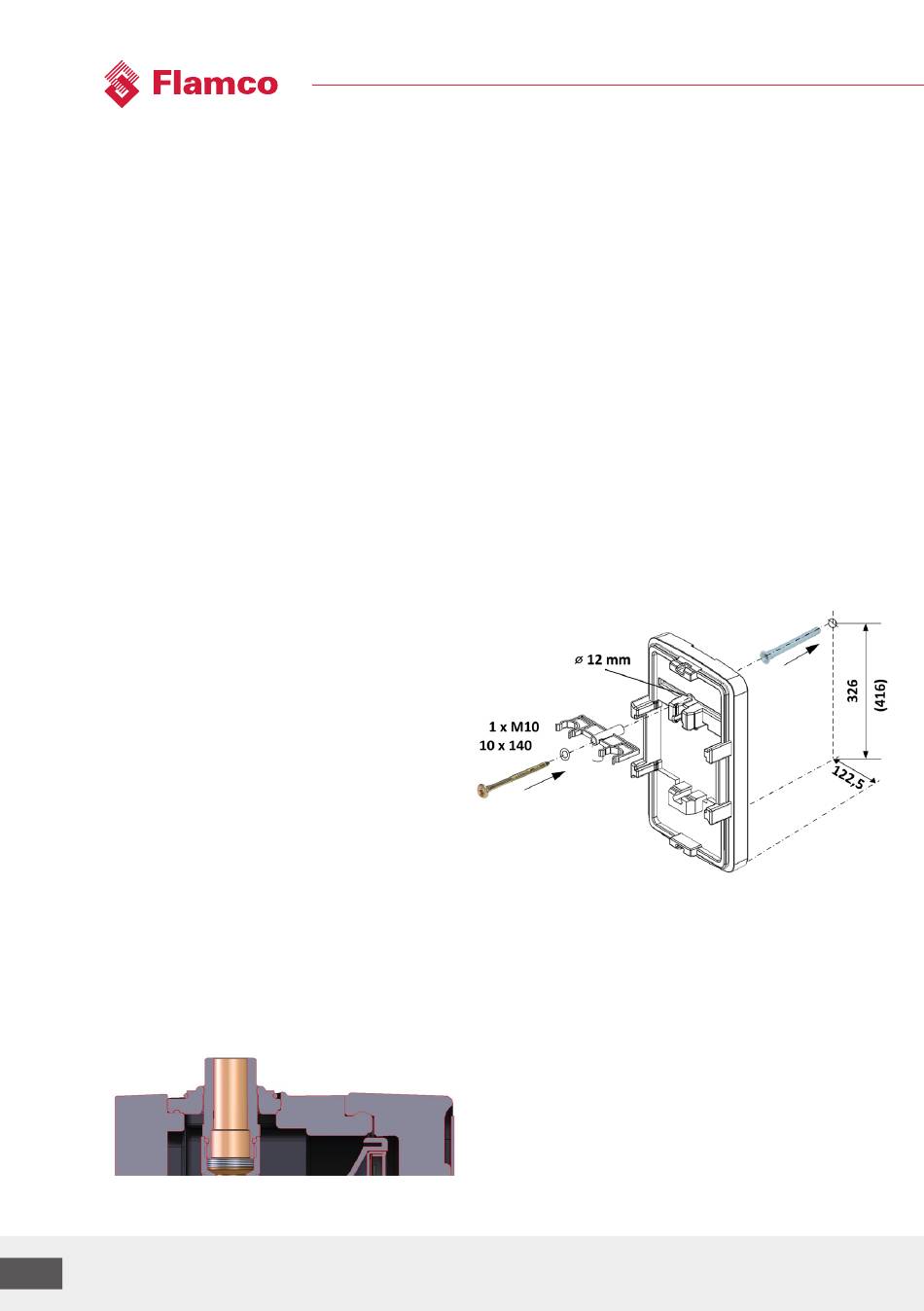

3.1.3 Montaggio su una parete portante e stabile
1. Togliere il tratto di mandata e di ritorno dal guscio isolante inferiore posteriore; eventualmente
integrare con altri accessori (ad es. collegamenti filettati, pompa o servomotore)
2. Posizionare il guscio inferiore isolante sulla parete e segnare i fori, in alternativa:
marcare il foro secondo il disegno
3. realizzare un foro con ø 10 mm e inserire il tassello
4. inserire il cavo di rete della pompa o del
servomotore attraverso
il guscio isolante inferiore
5. Montare il guscio isolante inferiore, con viti
esagonali e rondelle, alla parete.
6. Agganciare il tratto di mandata e di ritorno nel
guscio inferiore isolante, eventualmente bloccarli
in modo che non cadano
7. Collegare le tubazioni ai raccordi
8. Bloccare il guscio centrale di coibentazione nel
guscio inferiore e inserire la copertura anteriore
Nota: per altre misure, come H3, vedere cap. 2
3.1.4 Struttura isolamento e guarnizioni gruppi pompe (scatola EPP)
Isolamento completo:
Il design chiuso dell'isolamento produce, nel luogo di utilizzo, una schermatura efficace contro
le condizioni ambientali (temperatura e umidità ambientale).
L'isolamento chiuso realizzato in varie parti serve a ridurre al minimo le perdite di calore e a ridurre
la formazione di condensa all'interno del gruppo pompe.
