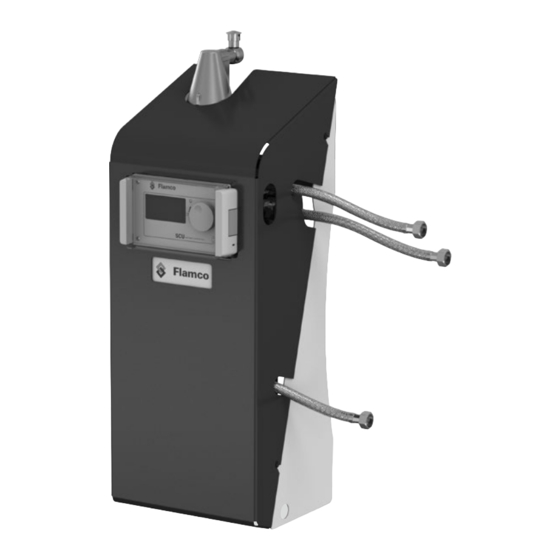

- Page 1 Vacumat Basic Installation et mode d’emploi...
-
Page 2: Table Des Matières
Menu Paramètres ................................99 Menu Service ..................................100 10. Exemples ......................................101 10.1 Vacumat Basic avec NFE et un vase d’expansion à membrane dans une installation de chauffage........101 11. Entretien et dépistage des pannes .............................. 102 11.1 Avant l’entretien .................................. 102 11.2... -
Page 3: Généralités
2. Sécurité Domaine d’utilisation Le Flamco Vacumat Basic est conçu pour le dégazage et l’appoint en eau automatique des installations de chauffage et de production d’eau glacée en circuit fermé. Il n’est pas conçu pour le remplissage des installations. Informations importantes L’automate possède des dispositifs de sécurité... -
Page 4: Éviter Une Température Excessive
IP 54 Type: N° de Série: Protection: Type: Volgnummer: Bescherming: Flamco B.V.; Amersfoortseweg 9; 3751 LJ Bunschoten; Nederland 00000000000000 00000000000000 Nennspannung: Zulässige Medientemperatur min. / max.: Nominal voltage: 1x 230 V 50/60 Hz Permissible media temperature min. / max.: 3 / 90 °C Tension nominale: Température de média mini. -
Page 5: Description
3. Description 3.1 Aperçu des composants Description Dispositif de purge Manomètre Unité de commande SCU Cuve à dépression Contacteur de pression vide Electrovanne N.F. Contacteur de flotteur Capteur de pression Raccordement vers l’installation G½” Raccordement depuis l’installation G½” (avec filtre) Bornier de pompe Pompe Raccordement du réseau d’eau de ville G½”... -
Page 6: Principe De Fonctionnement
Principe de fonctionnement L’automate fait principalement office d’appareil de dégazage actif. Il agit aussi en qualité d’appareil d’appoint pour compenser les pertes d’eau dans une installation. 3.3.1 Dégazage Pour dégazer l’eau, l’eau du système est collectée par le biais d’un by-pass dans la conduite de retour du système (H). L’eau circule à... -
Page 7: Transport Et Stockage
4. Transport et stockage Transport Les documents d’expédition reprennent tous les articles comme l’équipement et la documentation. Assurez-vous que la livraison est complète et qu’elle n’est pas endommagée. Les automates sont emballés verticalement (voir schéma) sur des palettes jetables et sont entièrement assemblés. -
Page 8: Installation
• Assurez-vous que des contraintes externes ne puissent pas entraver son fonctionnement. • Assurez-vous qu’aucune saleté ne puisse pénétrer dans le dégazeur Vacumat Basic et ses accessoires. • Montez des vannes d’isolement sur l’installation et sur le réseau d’eau potable sur le site. -
Page 9: Installation Hydraulique
G½" G½" • Connectez le raccord de remplissage du Vacumat Basic à l’alimentation en eau. • Au besoin, montez un filtre sur le raccord d’eau potable (0,2 mm). • Le diamètre nominal minimum pour les conduites reliant le Vacumat Basic à... -
Page 10: Branchements Électriques De Base
Branchements électriques de base Vacumat Basic Tension nominale 230 V : +6 % ; -10 %; 50 Hz : +1 %; -1 % Courant nominal 3,4 A Capacité nominale 0,68 kW Disjoncteur 10 A Niveau de protection IP54 SELV: Tension ultra basse de sécurité... -
Page 11: Unité De Commande De Démarrage
6. Unité de commande de démarrage Structure de menu de l’unité de commande Affichage de processus CLASSIFICATION CLASSIFICATION CONFIGURATION DE SYSTEME DES DONNEES DE SYSTEME Système Affichage de processus Menu Equ ipement Erreur (Symboles) Menu Paramètres Pression système Numéro identification Mode commande Mode de fonctionnement Menu Service... -
Page 12: Principe De Fonctionnement Des Commandes
Principe de fonctionnement des commandes Démarrage • Éteignez un équipement de remplissage installé. Fermez les vannes d’arrivée. • Activez l’unité de commande (D). A Affichage B LED d’erreur C Molette de navigation D Commutateur ON/OFF unité de commande Utilisez la molette de navigation (C) pour consulter les menus et confirmer la saisie. -
Page 13: Entrées De L'unité De Commande
Entrées de l’unité de commande System Start Code Langue *000001* Réglage zéro Langue Deutch System View Hardware ID number Parameter Nederlands Enter Language Service Litres counter English Back Back Water treatment Français (3 sec.) Date time Mode commande Start Back Polski Dansk Lanquage... -
Page 14: Mise En Service
Lorsque l’unité de commande est activée, ‘Vacumat Basic’ s’affiche sur l’écran, suivi par l’écran de démarrage. Il est à présent possible d’opérer une sélection en tournant et en appuyant sur le bouton de commande. -
Page 15: Postes Des Menus Equipement Et Paramètres
• Test de mise en dépression L’activation de ce mode provoque d’abord la fermeture de la vanne d’entrée de l’eau de l’installation dans le Vacumat Basic. La pompe génère un vide dans les 5 secondes. Ce vide doit être maintenu pendant environ 100 secondes afin de permettre à... -
Page 16: L'opérateur Peut Régler À Son Gré Les Paramètres De La Quantité
Paramètres ‘Traitement de l’eau avant la mise en service’. Si la quantité est zéro litres, l’alarme de défaut centralisée est déclenchée (si activée) et un message d’erreur est généré. Des valeurs négatives signifient que la quantité traitée autorisée (capacité) en litres a été dépassée. Dans un tel cas, le Vacumat Basic continue de fonctionner. -
Page 17: Descriptions Des Menus
Mode de fonctionnement L’unité Vacumat Basic est expédiée départ usine avec le mode rapide activé. Lors de l’expiration de l’intervalle rapide, l’unité passe automatiquement en mode normal. Toutefois, l’opérateur peut modifier le mode de service à tout moment. Le mode manuel n’est activé... -
Page 18: Menu Paramètres
Menu Paramètres Poste Réglage Usine Durée dégazage rapide - Délai de fonctionnement restant en mode rapide jusqu’au passage automatique en mode 10 heures normal Pause dégazage normal - Durée de la pause entre la fin de la durée d’évacuation et le début du fonctionnement de 15 minutes la pompe - Pause ACTIVEE (début de la pause nocturne) -
Page 19: Menu Service
Poste Réglage Usine Heure et date Tâche de l’opérateur - Heure d’été marche : mois de départ (heure d’été MARCHE = 00 pour les régions sans changement d’heure) - Heure d’été arrêt : mois de fin (heure d’été ARRET = 00 pour les régions sans changement d’heure) - Intervalle maintenance : Intervalle d’entretien 0 .. - Page 20 10. Exemples 10.1 Vacumat Basic avec NFE et un vase d’expansion à membrane dans une installation de chauffage Vacumat Basic >1000 mm A Chaudière B Vase d’expansion avec membrane ou système d’expansion à compresseur C Vacumat Basic D Trop plein (Evacuation) E Admission d’eau d’appoint...
-
Page 21: Entretien Et Dépistage Des Pannes
11.3 Intervalle d’entretien Confirmez l’entretien dans le menu de service. Intervalle Composant Activités Annuelle Vacumat Basic Contrôlez l’étanchéité des joints, des raccords de pompes et des assemblages par vis. Au besoin, étanchéifiez ou serrez les assemblages par vis. Chaque année avant la période Filtre sur la conduite alimentation eau Nettoyez les carters. -
Page 22: Error Messages
• La pompe ne fonctionne pas en • Remplacer pompe continu • Dépister la fuite dans Vacumat • Fuite dans Vacumat Basic Basic • Dispositif de purge ne se ferme • Nettoyer ou remplacer le dispositif de purge... - Page 23 No. Message Description Réinitia Cause probable Dépannage - lisation Prochaine Prochaine • Date de maintenance atteinte • Effectuer l’entretien et saisir maintenance maintenance “Entretien réalisé” (menu de service) Sonde temp. Signal de protection • Surchauffe de la pompe • Contrôler les températures moteur moteur (contact •...
-
Page 24: Mise Au Rebut
12. Mise au rebut Conformez-vous aux législations locales. • Assurez-vous que le commutateur du système est OFF. • Déconnectez l’alimentation. • Assurez-vous que le commutateur principal est OFF. • Evacuez l’eau. -
Page 25: Caractéristiques Techniques
Alimente la machine en eau. Veillez à ce que la pression de l’eau soit comprise entre 2 et 8 bar. Le capteur de niveau et le temps d’appoint contrôlent l’unité. 13.1.2 Support plancher Vacumat Basic Grâce au support plancher, vous pouvez placer... - Page 28 No part of this publication may be reproduced or published in any way without explicit permission and mention of the source. The data listed are solely applicable to Flamco products. Flamco B.V. shall accept no liability whatsoever for incorrect use, application or interpretation of the technical information.
