E S PA Ñ O L
N. SUSPENSIÓN TRASERA QUADRALINK
La suspensión trasera puede afectar la estabilidad de la silla de ruedas. Para
evitar una caída, pida a una persona que sirva de observador, y/o utilice tubos
contra volcaduras hasta que esté familiarizado con el equipo nuevo.

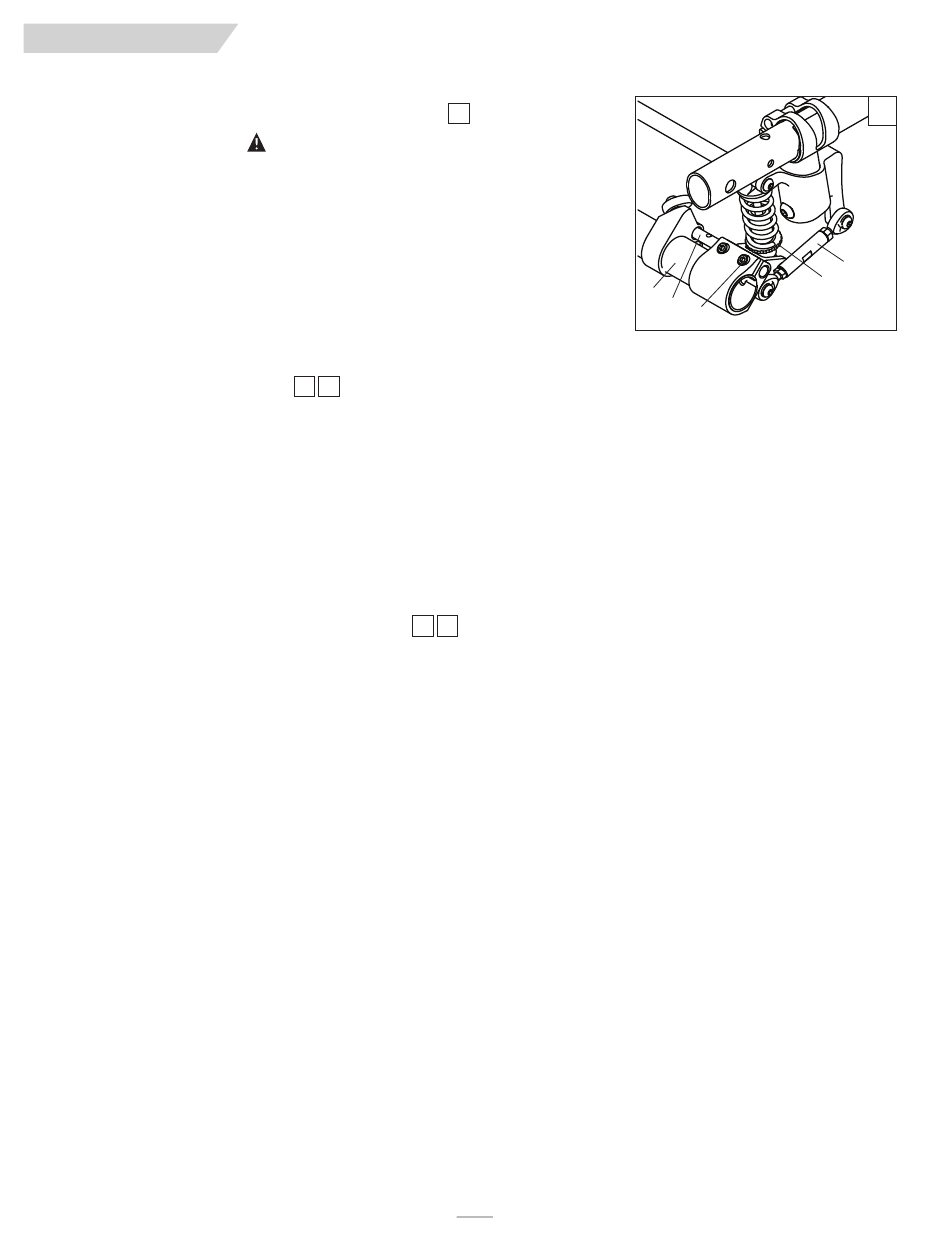

1. Afinación de la suspensión trasera quadralink
a. Para endurecer la suspensión, gire el anillo tensor accionado por resorte (E) en sentido
horario (observando el sistema de suspensión desde la parte inferior de la silla de ruedas).
b. Para aflojar la suspensión, gire el anillo tensor accionado por resorte (E) en sentido antiho-
rario (observando el sistema de suspensión desde la parte inferior de la silla de ruedas).
2. Alineación de los brazos conectores de la suspensión
No ajuste los brazos conectores (F). Éstos se ajustan en la fábrica para garantizar la
resistencia y rendimiento adecuados del sistema de suspensión trasera quadralink.
Ajuste de la convergencia a cero
Afloje los tornillos de capuchón (G) (3 a cada lado, a menos que se encuentre equipada con
tubos contra volcaduras, en tal caso serán 4 tornillos a cada lado) que aseguran la abrazadera
del tubo de inclinación lateral. Observe la bola ubicada en el nivel (B) y gire el tubo de incli-
nación lateral (H) hasta que la bola quede perfectamente centrada dentro del nivel. La con-
vergencia está ahora ajustada a cero.
Antes de apretar los tornillos (G), asegúrese que el tubo de inclinación lateral esté centrado
de izquierda a derecha en relación al bastidor de la silla de ruedas, y las partes planas debajo
de la parte más externa de la abrazadera del tubo de inclinación se encuentran paralelas de
un lado al otro. El extremo del tubo de inclinación lateral debe quedar al ras de la parte más
externa de la abrazadera del tubo de inclinación. Apriete los sujetadores (G) con una tensión
de 62 pulg.-lb. (7 Nm).
Ajuste de la convergencia a cero – Método alterno
Coloque toda la silla de ruedas sobre una mesa plana horizontal o sobre el piso. Afloje los
tornillos de capuchón (G) (3 a cada lado, a menos que se encuentre equipada con tubos con-
tra volcaduras, en tal caso serán 4 tornillos a cada lado) que aseguran la abrazadera del tubo
de inclinación lateral. Ubique las superficies planas en la parte delantera y trasera de los
obturadores de inclinación lateral (D). Coloque un objeto que se sabe tiene una esquina
exactamente de 90° (como una escuadra de carpintero, escuadra de dibujo, etc.) sobre la
superficie plana horizontal y contra la parte plana del obturador de inclinación lateral. Gire el
ensamble del tubo y el obturador de inclinación lateral hasta que la superficie plana del obtu-
rador de inclinación lateral quede paralela a la herramienta de medición.
Antes de apretar los tornillos (G), asegúrese que el tubo de inclinación lateral esté centrado
de izquierda a derecha en relación al bastidor de la silla de ruedas, y las partes planas debajo
de la parte más externa de la abrazadera del tubo de inclinación se encuentran paralelas de
un lado al otro. El extremo del tubo de inclinación lateral debe quedar al ras de la parte más
externa de la abrazadera del tubo de inclinación. Apriete los sujetadores con una tensión de
62 pulg.-lb. (7 Nm).
NOTA: Al afinar la suspensión trasera quadralink, haga siempre una sola modificación a la vez y anótela.
Necesita ser paciente, pero de esa manera puede entender cómo cada modificación afecta el
movimiento de la silla de ruedas junto con la suspensión trasera.
NOTA: La instalación más baja de los soportes de los amortiguadores ha sido diseñada de esa manera
para tener una sensación de soltura y un buen recorrido de la suspensión.
NOTA: Nunca quite la tuerca de cilindro (I) que conecta la abrazadera del tubo de inclinación lateral con
la abrazadera del tubo de inclinación del amortiguador.
3. Mantenimiento
Se deben observar los requisitos enumerados a continuación, además de las indicaciones de
mantenimiento general de la silla de ruedas de la Sección XI.
a. No aplique lubricante a los extremos de los casquillos o espirales del amortiguador.
b. Puede aplicar lubricante a los extremos de los conectores después de limpiarlos con
jabón y cepillo (ambos deben ser suaves).
c. Elimine la suciedad o los residuos del sistema de espirales con un cepillo suave.
d. Nunca limpie la suspensión trasera quadralink con una lavadora de alta presión.
112786 Rev. E
